Dlaczego radio samochodowe wyświetla komunikat CODE lub LOCKED po odpięciu akumulatora

Radio wyświetla CODE lub LOCKED, ponieważ po utracie zasilania uruchamia zabezpieczenie antykradzieżowe. Urządzenie sprawdza, czy ma prawo pracować w danym pojeździe. W starszych radiach oznacza to zwykle żądanie kodu PIN. W nowszych systemach może chodzić także o zgodność VIN, komunikację z modułami auta lub ochronę komponentu.

Komunikat CODE najczęściej oznacza, że radio czeka na prawidłowy kod. LOCKED, SAFE albo WAIT zwykle wskazują, że wcześniejsze próby były błędne albo licznik wpisów został zablokowany. Wtedy samo odłączenie akumulatora nie resetuje problemu. Każda kolejna błędna próba może wydłużyć blokadę albo wymusić odczyt pamięci urządzenia w serwisie.

• CODE — radio oczekuje wpisania kodu,
• ENTER PIN — system wymaga autoryzacji numerem PIN,
• SAFE lub WAIT — aktywna blokada czasowa po błędnych próbach,
• LOCKED — licznik prób może być zablokowany lub wymagać interwencji,
• ERROR — możliwy błąd kodu, pamięci lub autoryzacji.

Zablokowane radio to częsty problem po utracie zasilania

Zablokowane radio po utracie zasilania jest częste, bo wiele jednostek OEM chroni dane po odłączeniu akumulatora. Do takiej sytuacji dochodzi po wymianie akumulatora, rozładowaniu auta, naprawie instalacji albo demontażu radia. Problem może pojawić się także po przerwie w masie lub spadku napięcia. Dla użytkownika wygląda to podobnie, choć przyczyny bywają różne.

W starszych konstrukcjach odblokowanie często sprowadza się do ustalenia właściwego kodu. Kod może znajdować się w dokumentach pojazdu, na karcie kodowej albo wynikać z numeru seryjnego radia. Jeżeli kod jest pewny, trzeba wpisać go zgodnie z procedurą danego modelu. Jeśli kod nie jest pewny, lepiej przerwać próby i zebrać dane z etykiety urządzenia.

W nowszych autach blokada nie zawsze dotyczy tylko radia. System może obejmować ekran, panel sterowania, moduł nawigacji, tuner, wzmacniacz, gateway albo jednostkę centralną infotainment. Brak dźwięku po odpięciu akumulatora może oznaczać problem ze wzmacniaczem lub komunikacją MOST. Dlatego przed programowaniem sprawdza się także zasilanie, bezpieczniki, masy i błędy komunikacji.

Jakie są objawy i jak zdiagnozować zablokowane radio samochodowe

Objawy diagnozuje się po komunikacie na ekranie, zachowaniu urządzenia i warunkach zasilania po odpięciu akumulatora. CODE oznacza zwykle gotowość do wpisania kodu, a LOCKED, SAFE lub WAIT sugerują blokadę po błędnych próbach. ENTER PIN wskazuje na wymaganą autoryzację numerem PIN. Brak reakcji na przyciski albo brak pola wpisu nie zawsze oznacza uszkodzenie radia.

Najważniejsza różnica praktyczna jest taka, że CODE pozwala zwykle działać od razu, a LOCKED lub WAIT najpierw wymaga zdjęcia blokady prób. Jeżeli radio pokazuje WAIT, urządzenie często musi pracować przy stabilnym zasilaniu. Odłączanie akumulatora w takim stanie zwykle nie skraca czasu blokady. Przy LOCKED serwis sprawdza, czy licznik prób da się przywrócić diagnostycznie albo przez analizę pamięci.

• treść komunikatu: CODE, SAFE, LOCKED, WAIT, ERROR lub ENTER PIN,
• liczba wcześniejszych prób wpisania kodu,
• numer seryjny i numer części OEM z etykiety radia,
• VIN pojazdu oraz informacja, czy radio było wymieniane,
• stan akumulatora, bezpieczników, plusa stałego, plusa po zapłonie i masy,
• błędy komunikacji w radiu, gateway, wyświetlaczu, nawigacji lub wzmacniaczu.

Diagnostyka nie kończy się na ekranie radia, bo w wielu autach system audio składa się z kilku modułów. Brak dźwięku po odblokowaniu może wynikać z kodowania audio, zasilania wzmacniacza, przerwy magistrali MOST albo błędów komunikacji. Jeżeli radio resetuje się lub ponownie żąda kodu po każdym zaniku zasilania, podejrzewa się pamięć EEPROM, zimne luty albo problem z podtrzymaniem zasilania.

Jak przebiega proces odblokowania radia samochodowego

Proces odblokowania zaczyna się od identyfikacji urządzenia, a dopiero później dobiera się metodę uzyskania kodu lub adaptacji. Serwis ustala markę i model pojazdu, VIN, numer części OEM, producenta jednostki oraz typ systemu. Inaczej obsługuje się samodzielne radio, a inaczej infotainment z osobnym ekranem, nawigacją i wzmacniaczem. Liczy się też informacja, czy radio jest oryginalne dla auta.

Następnie sprawdza się zasilanie, ponieważ niestabilne napięcie może imitować blokadę kodem. Kontroluje się bezpieczniki, masę, stały plus, plus po zapłonie i napięcie pod obciążeniem. Dopiero po tym wykonuje się diagnostykę komunikacji CAN, MOST lub LIN. Programowanie bez sprawdzenia zasilania może zakończyć się błędną diagnozą albo ponowną blokadą po naprawie.

• odczyt danych z etykiety i dokumentów pojazdu,
• sprawdzenie błędów w radiu oraz modułach współpracujących,
• ustalenie, czy potrzebny jest kod, reset LOCKED, adaptacja VIN czy ochrona komponentu,
• pozyskanie kodu z dokumentacji, danych serwisowych albo pamięci urządzenia,
• odblokowanie na stole lub w pojeździe, zależnie od konstrukcji systemu,
• test radia, dźwięku, ekranu, sterowania z kierownicy i komunikacji diagnostycznej.

Jeżeli kod nie jest dostępny z dokumentów, radio może wymagać pracy z elektroniką na stole. Wtedy używa się stabilizowanego zasilania, adapterów pinów oraz narzędzi do odczytu pamięci EEPROM lub Flash. Serwis sprawdza poprawność wsadu, licznik błędnych prób i ewentualne uszkodzenia po spadku napięcia. Wynikiem może być wpisanie kodu, przywrócenie trybu CODE, adaptacja do pojazdu albo decyzja o naprawie modułu.

Jakie narzędzia i części są potrzebne do naprawy zablokowanego radia

Do naprawy zablokowanego radia potrzebne są narzędzia do identyfikacji, stabilnego zasilania, diagnostyki komunikacji i odczytu pamięci. Nie każde radio wymaga pełnej pracy na stole, bo czasem wystarcza prawidłowy kod oraz diagnostyka w pojeździe. Zakres narzędzi zależy od tego, czy problemem jest CODE, LOCKED, ochrona komponentu, niezgodność VIN czy usterka elektroniki.

• interfejs diagnostyczny do sprawdzenia radia i modułów współpracujących,
• stabilizowany zasilacz do bezpiecznej pracy poza pojazdem,
• adaptery pinów dopasowane do złącza jednostki OEM,
• programator pamięci EEPROM lub Flash,
• narzędzia do odczytu mikrokontrolera, jeżeli konstrukcja tego wymaga,
• dane z etykiety radia, numer części OEM, numer seryjny i VIN,
• dokument potwierdzający własność pojazdu lub urządzenia.

Największym błędem jest traktowanie zablokowanego radia jak usterki, którą rozwiązuje jeden uniwersalny kod. W systemach OEM kod może być tylko jednym elementem procesu. Równie ważne bywa sprawdzenie licznika błędnych prób, danych w pamięci, kodowania audio oraz komunikacji z gateway, wzmacniaczem lub wyświetlaczem.

Części wymienia się dopiero po potwierdzeniu usterki, a nie profilaktycznie. W praktyce naprawa może dotyczyć pamięci EEPROM, układu stabilizacji napięcia, panelu przycisków, enkodera, wyświetlacza, złączy albo modułu wzmacniacza. Jeżeli radio nie pamięta kodu lub blokuje się po każdym zaniku zasilania, szczególnie ważne jest sprawdzenie pamięci i zasilania podtrzymania.

Kiedy warto naprawić, a kiedy wymienić radio samochodowe

Radio warto naprawić, gdy jednostka jest zgodna z pojazdem, płyta główna jest sprawna, a dane zabezpieczenia można poprawnie odczytać lub odtw’orzyć. Naprawa ma sens także wtedy, gdy da się przywrócić komunikację z samochodem i poprawne kodowanie konfiguracji audio. Dotyczy to zwłaszcza systemów, które współpracują z fabrycznym wyświetlaczem, wzmacniaczem lub modułem nawigacji.

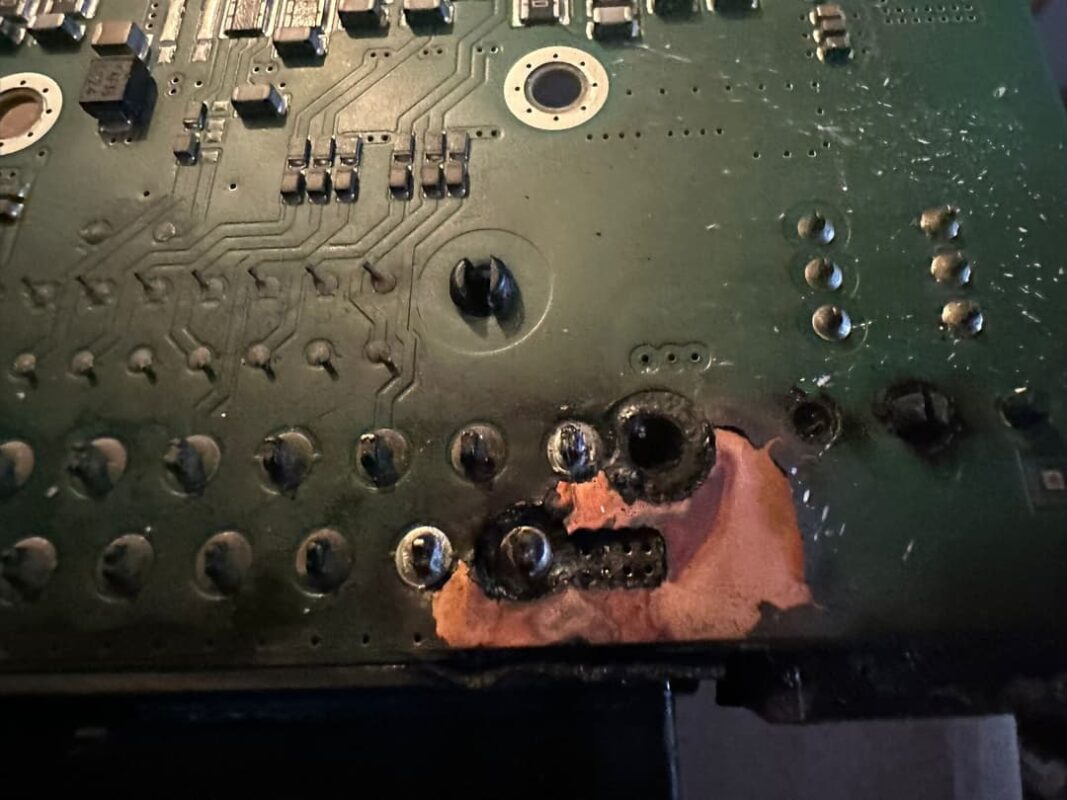

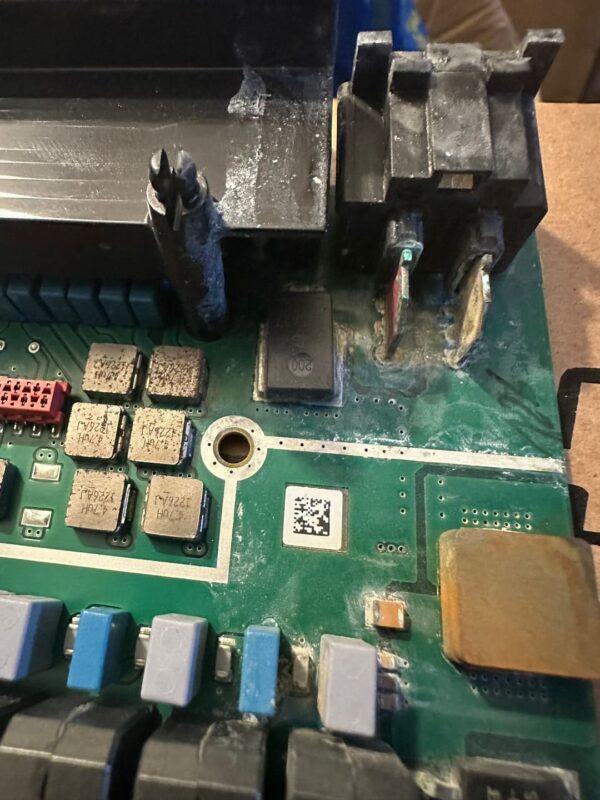

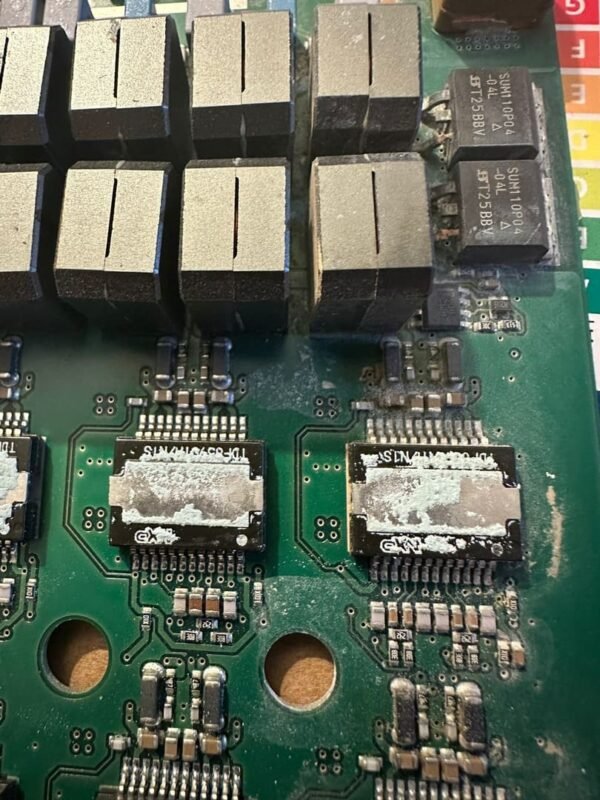

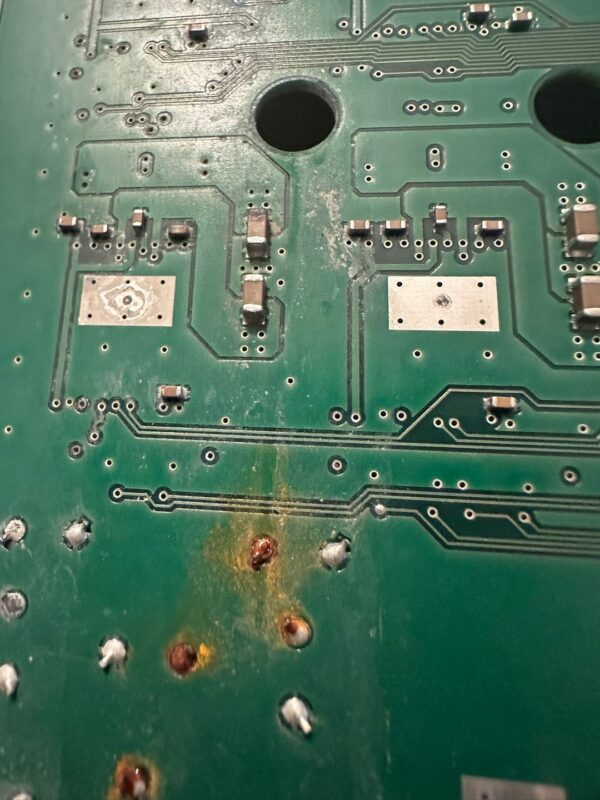

Wymiana staje się rozsądna przy rozległym zalaniu, uszkodzeniu procesora, braku części albo nieopłacalnej naprawie kilku modułów jednocześnie. Trzeba jednak uważać na używane radio z innego pojazdu. Taka jednostka może wymagać dopisania VIN, procedury ochrony komponentu albo zgodności z obecnym ekranem i wzmacniaczem.

Przed zakupem używanego radia trzeba ustalić numer części, typ systemu audio i możliwość legalnej adaptacji do samochodu. Samo fizyczne dopasowanie złącza nie oznacza, że urządzenie uruchomi dźwięk, nawigację lub sterowanie z kierownicy. Jeżeli system wymaga autoryzacji centralnej albo ochrony komponentu, potrzebna jest diagnostyka w pojeździe zgodna z konstrukcją producenta.

Jakie są koszty i gwarancje związane z naprawą radia samochodowego

Koszt naprawy zależy głównie od tego, czy radio wymaga tylko kodu, czy pełnej diagnostyki, adaptacji albo naprawy elektroniki. Najprostszy przypadek to prawidłowy kod ustalony z dokumentów, numeru seryjnego lub danych pojazdu. Droższa będzie sytuacja, gdy urządzenie ma stan LOCKED, uszkodzony zapis pamięci albo wymaga pracy na stole.

Na wycenę wpływa także konstrukcja systemu OEM. Samodzielne radio zwykle diagnozuje się inaczej niż zestaw z ekranem, nawigacją, wzmacniaczem, gatewayem i komunikacją MOST. Największy wpływ na koszt ma nie sam komunikat na ekranie, lecz liczba modułów, które trzeba sprawdzić i zsynchronizować.

• ustalenie kodu z dokumentacji, numeru seryjnego lub danych serwisowych,
• odblokowanie licznika błędnych prób przy komunikacie LOCKED, SAFE lub WAIT,
• odczyt i analiza pamięci EEPROM albo Flash,
• adaptacja radia do VIN lub konfiguracji audio pojazdu,
• diagnostyka wzmacniacza, wyświetlacza, nawigacji, gatewaya lub magistrali MOST,
• naprawa zasilania, pamięci, panelu, wyświetlacza, złączy albo modułu wzmacniacza.

Gwarancja powinna odnosić się do wykonanej usługi i potwierdzonej usterki, a nie do całego systemu audio bez ograniczeń. Jeżeli serwis naprawia pamięć radia, gwarancja dotyczy tej naprawy oraz testowanego działania po zakończeniu usługi. Gdy późniejszy brak dźwięku wynika z uszkodzonego wzmacniacza lub przerwy komunikacji, jest to już osobny problem diagnostyczny.

Artykuł Zablokowane radio samochodowe po odpięciu akumulatora – co oznacza komunikat CODE lub LOCKED? pochodzi z serwisu OEMatic.

Jak rozpoznać, że radio samochodowe rozładowuje akumulator na postoju

Radio podejrzewa się wtedy, gdy po uśpieniu pojazdu nadal pobiera prąd albo wybudza inne moduły. Objawem może być rozładowany akumulator po nocy, po weekendzie lub po kilku dniach postoju. Ważne jest jednak, żeby nie oceniać tego zaraz po wyjęciu kluczyka. Wtedy wiele sterowników nadal pracuje i pobór może być chwilowo prawidłowo podwyższony.

Pomiar wykonuje się dopiero po zamknięciu auta i odczekaniu, aż moduły przejdą w tryb uśpienia. Trzeba zamknąć zamki, zasymulować zamkniętą maskę i nie wybudzać pojazdu podczas pomiaru. Nadmierny pobór ocenia się względem danych producenta, bo limit zależy od wyposażenia i procedury. W wielu autach prawidłowy pobór spoczynkowy mieści się w zakresie kilkudziesięciu miliamperów.

Najbardziej praktyczny dowód to spadek poboru po odłączeniu obwodu audio, nawigacji lub wzmacniacza. Nie należy jednak wyjmować bezpieczników przypadkowo, zwłaszcza w autach z kodem radia, ochroną komponentu albo magistralą MOST. Niewłaściwe odłączenie może później wymagać kodowania, odblokowania lub adaptacji. Dlatego diagnostyka powinna iść według schematu instalacji, a nie metodą prób.

Typowe objawy i elementy do sprawdzenia przy usterkach elektroniki samochodowej

Najczęstsze objawy to aktywne podświetlenie, samoczynne uruchamianie radia, dźwięki napędu CD/DVD lub trzaski w głośnikach po wyłączeniu zapłonu. Podejrzany jest też wentylator w jednostce nawigacji, cykanie przekaźnika albo wzmacniacz, który nie gaśnie. Takie zachowanie wskazuje, że moduł nie przechodzi w standby. Może też stale utrzymywać aktywną komunikację CAN, LIN lub MOST.

• radioodtwarzacz i jednostkę nawigacji,
• wzmacniacz OEM oraz przewód REMOTE/AMP,
• moduł Bluetooth, telefonu, tuner i zmieniarkę,
• przewody zasilania BATT i ACC,
• masy, bezpieczniki, przekaźniki i złącza,
• linie CAN, LIN, MOST oraz kodowanie konfiguracji pojazdu.

Po montażu radia niefabrycznego pierwszym punktem kontroli są przewody BATT i ACC. Ich zamiana może zostawić radio w stanie ciągłej gotowości. Trzeba też sprawdzić adapter CAN, separator antenowy, zasilanie kamery cofania i wzbudzenie wzmacniacza. Częsty błąd to pozostawienie aktywnego wzmacniacza OEM mimo wyłączonego radia.

Jeśli radio OEM pochodzi z innego auta, sama fizyczna zgodność złącza nie wystarcza. Znaczenie ma numer części, kodowanie, zapisany VIN, ochrona komponentu i komunikacja z gatewayem. Nieprawidłowo sparowany moduł może generować błędy komunikacji. W efekcie radio albo nawigacja nie usypia się poprawnie i obciąża akumulator na postoju.

Kluczowe kroki w procesie diagnostyki nadmiernego poboru prądu

Diagnostyka zaczyna się od potwierdzenia poboru po uśpieniu pojazdu, a nie od demontażu radia. Najpierw trzeba zebrać informacje, kiedy akumulator się rozładowuje i co zmieniło się przed usterką. Istotny jest montaż radia, naprawa instalacji, wymiana akumulatora, zalanie wnętrza albo odłączenie zasilania. Ten wywiad skraca diagnostykę, bo wskazuje najbardziej prawdopodobny obszar błędu.

Przed oceną radia sprawdza się akumulator, klemy, masy, ładowanie i spadki napięć. Słaby akumulator lub problem alternatora może dawać podobny objaw, ale nie jest usterką poboru. Dopiero potem mierzy się prąd spoczynkowy amperomierzem, cęgami DC albo rejestratorem. Pomiar musi być wykonany tak, żeby nie wybudzać auta podczas badania.

• zamknięcie zamków i symulacja zamkniętej maski,
• odczekanie, aż moduły przejdą w tryb uśpienia,
• obserwacja poboru prądu przez odpowiedni czas,
• kontrolowane rozłączanie obwodów według schematu,
• odczyt błędów z radia, wzmacniacza, gatewaya i nawigacji,
• sprawdzenie zasilania BATT, ACC, masy oraz przewodu REMOTE/AMP.

Najważniejszy moment diagnostyki to rozdzielenie problemu instalacji od usterki samego modułu. Jeśli pobór znika po poprawie zasilania, adaptera CAN albo kodowania, naprawia się konfigurację auta. Jeśli radio lub wzmacniacz pobiera zbyt dużo prądu na stole, problem leży w elektronice modułu. Test na zasilaczu laboratoryjnym pozwala ocenić standby, restart, nagrzewanie i reakcję na sygnał ACC.

Wybór między naprawą a wymianą: kluczowe czynniki decyzyjne

Naprawę wybiera się wtedy, gdy uszkodzony element można wiarygodnie zlokalizować i przywrócić prawidłowy pobór prądu. Typowe naprawialne usterki dotyczą zasilacza, stabilizatorów, przetwornic, przekaźników, tranzystorów MOSFET, kondensatorów albo końcówek mocy. Dotyczy to również zimnych lutów, uszkodzeń po wilgoci oraz problemów z napędem CD/DVD. Po naprawie konieczny jest ponowny pomiar poboru po uśpieniu pojazdu.

Wymianę rozważa się, gdy uszkodzony jest główny procesor, płyta jest silnie skorodowana albo brakuje części i danych serwisowych. Sama wymiana nie zawsze jest prostsza, zwłaszcza przy radiu OEM lub nawigacji z innego auta. Trzeba wtedy sprawdzić numer części, kodowanie, ochronę komponentu, zapisany VIN i komunikację z gatewayem. Moduł fizycznie pasujący do złącza może nadal nie działać poprawnie w danym pojeździe.

Decyzja powinna uwzględniać także wzmacniacz, Bluetooth, tuner, zmieniarkę i magistralę CAN, LIN albo MOST. Czasem radio jest sprawne, ale inny moduł cyklicznie wybudza sieć lub blokuje jej uśpienie. W takim przypadku wymiana radia nie usuwa przyczyny poboru. Końcowy wynik diagnostyki powinien wskazywać obwód, wykonaną naprawę, wynik pomiaru i ewentualne kodowanie.

Znaczenie prawidłowego montażu i kodowania radia samochodowego

Prawidłowy montaż i kodowanie decydują, czy radio po wyłączeniu auta przejdzie w standby. W praktyce nawet sprawna jednostka może rozładowywać akumulator, jeśli dostaje niewłaściwe zasilanie. Najczęściej dotyczy to zamiany przewodów BATT i ACC, błędnego adaptera CAN albo stale aktywnego przewodu REMOTE do wzmacniacza.

Po montażu radia niefabrycznego trzeba sprawdzić cały osprzęt podłączony do obwodu multimediów. Separator antenowy, kamera cofania, ładowarka USB lub nieoryginalne rozgałęzienie mogą utrzymywać pobór po zamknięciu auta. Największym błędem jest założenie, że skoro radio gra, to zostało podłączone poprawnie.

• stały plus BATT i plus po stacyjce ACC,
• adapter CAN oraz sygnał wybudzania radia,
• przewód REMOTE/AMP do wzmacniacza,
• zasilanie separatora antenowego i kamery cofania,
• połączenia ISO lub Quadlock oraz masa,
• nieoryginalne dodatki podpięte pod obwód radia.

Przy radiu lub nawigacji OEM przełożonej z innego auta sama zgodność wtyczki nie wystarcza. Trzeba sprawdzić numer części, kodowanie, ochronę komponentu, zapisany VIN i komunikację z gatewayem. Nieprawidłowo dopisany moduł może działać częściowo, ale nadal generować błędy i blokować uśpienie sieci pojazdu.

Jakie są koszty i czas naprawy radia rozładowującego akumulator

Koszt i czas naprawy zależą od tego, czy problem leży w instalacji, kodowaniu, czy w elektronice modułu. Najkrótsza jest zwykle korekta oczywistego błędu podłączenia, na przykład BATT/ACC albo REMOTE. Więcej pracy wymaga usterka okresowa, bo potrzebny jest dłuższy pomiar poboru i obserwacja wybudzania magistrali.

Wycena bez pomiaru bywa myląca, ponieważ ten sam objaw może mieć kilka źródeł. Rozładowany akumulator może powodować radio, wzmacniacz, moduł Bluetooth, nawigacja albo błędnie aktywna sieć CAN, LIN lub MOST. Rzetelna naprawa zaczyna się od wskazania obwodu, który faktycznie pobiera prąd po uśpieniu auta.

• sprawdzenie akumulatora, ładowania, mas i klem,
• pomiar poboru prądu po uśpieniu pojazdu,
• identyfikacja obwodu audio lub nawigacji,
• diagnostyka błędów radia, wzmacniacza i gatewaya,
• test modułu na stole przy użyciu zasilacza laboratoryjnego,
• naprawa elektroniki, kodowanie albo poprawa okablowania,
• końcowy pomiar poboru po zamknięciu auta.

Czas naprawy wydłuża się, gdy pobór pojawia się cyklicznie albo tylko po określonym czasie postoju. Wtedy krótki test może nie wykazać problemu, mimo że akumulator nadal będzie się rozładowywał. Dokument końcowy powinien wskazywać przyczynę poboru, wykonaną czynność, wynik pomiaru oraz informację o kodowaniu lub adaptacji.

Praktyczne wskazówki dla właścicieli aut i warsztatów

Właściciel i warsztat powinni najpierw potwierdzić warunki występowania usterki, a dopiero potem odłączać radio lub bezpieczniki. Chaotyczne wypinanie elementów może wybudzać moduły i fałszować pomiar. W autach z kodem radia, ochroną komponentu lub magistralą MOST może też stworzyć dodatkowy problem. Najbezpieczniejsza diagnostyka zaczyna się od pomiaru poboru po pełnym uśpieniu pojazdu.

Przed wizytą w serwisie warto zebrać konkretne informacje, ponieważ skracają one szukanie przyczyny. Najbardziej pomocne są okoliczności, które wystąpiły tuż przed rozładowywaniem akumulatora.

• montaż radia niefabrycznego lub adaptera CAN,
• wymiana radia OEM albo nawigacji z innego auta,
• odłączenie akumulatora, aktualizacja lub kodowanie,
• zalanie wnętrza, wilgoć pod deską lub korozja złączy,
• odgłosy wentylatora, napędu płyty, przekaźnika lub trzaski w głośnikach,
• rozładowanie tylko po dłuższym postoju albo cyklicznie.

Jeśli pobór pojawia się okresowo, krótki test w warsztacie może nie wystarczyć. Potrzebny jest wtedy pomiar rejestratorem albo cęgami DC z obserwacją w czasie. Dotyczy to szczególnie modułów Bluetooth, nawigacji, wzmacniacza oraz sieci CAN, LIN lub MOST. Takie usterki często nie są widoczne zaraz po zamknięciu auta.

Warsztat powinien rozdzielić trzy możliwe źródła problemu: instalację, konfigurację pojazdu i elektronikę modułu. Przy radiu aftermarket priorytetem pozostają BATT, ACC, REMOTE, masa oraz dodatkowe odbiorniki podpięte pod obwód multimediów. Przy radiu OEM ważna jest zgodność części, kodowanie, VIN w module i komunikacja z gatewayem. Końcowy wynik powinien wskazywać przyczynę poboru oraz potwierdzać, że po naprawie pojazd przechodzi w prawidłowy stan spoczynkowy.

Artykuł Radio samochodowe rozładowuje akumulator na postoju – jak rozpoznać usterkę pochodzi z serwisu OEMatic.

Dlaczego w głośnikach słychać trzaski po uruchomieniu auta

Trzaski słychać, ponieważ radio lub wzmacniacz podaje na głośniki krótki impuls zamiast stabilnego sygnału audio. Dzieje się to najczęściej podczas przejścia z zapłonu na rozruch albo tuż po uruchomieniu silnika. W tym momencie moduły audio budzą się, tracą napięcie, resetują się lub nie wyciszają wyjść we właściwej kolejności.

W sprawnym układzie audio OEM radio, nawigacja i wzmacniacz powinny startować w kontrolowanej sekwencji. Sygnał MUTE lub STANDBY ma wyciszyć tor audio, zanim końcówka mocy poda napięcie na głośniki. Gdy ten układ działa z opóźnieniem, na wyjściu może pojawić się chwilowa składowa stała. Słyszysz ją jako trzask, strzał albo krótkie „puknięcie”.

Zakres objawu dużo mówi o źródle problemu. Jeśli trzask występuje we wszystkich głośnikach, podejrzenie pada zwykle na radio, wzmacniacz, zasilanie, masę lub sterowanie wybudzaniem. Jeden kanał częściej wskazuje na przewód, złącze, głośnik, zwrotnicę albo konkretny kanał końcówki mocy.

• Trzask niezależny od głośności — zwykle powstaje za regulacją poziomu,
• Trzask zależny od głośności — częściej pochodzi z toru sygnałowego radia lub nawigacji,
• Trzask tylko przy rozruchu — wymaga sprawdzenia spadków napięcia,
• Trzask po wymianie radia — może oznaczać błąd kodowania, pinologii lub dopasowania systemu,
• Trzask po montażu akcesoriów — często wiąże się z remote, masą albo adapterem sygnału.

Trzaski w głośnikach mogą być objawem problemów z zasilaniem lub masą

Problemy z zasilaniem lub masą powodują trzaski, gdy moduły audio dostają niestabilne napięcie podczas startu auta. Rozrusznik chwilowo mocno obciąża instalację, więc słaby akumulator, luźna klema albo skorodowana masa mogą wywołać reset radia lub wzmacniacza. Po takim resecie końcówka mocy może wystartować nieprawidłowo i podać impuls na głośniki.

W praktyce sprawdza się nie tylko stałe zasilanie B+, ale też zasilanie po zapłonie, sygnał remote lub wake-up oraz spadek napięcia na masie. Pomiar wykonany bez rozruchu może wyglądać poprawnie, choć usterka pojawia się tylko pod obciążeniem. Dlatego przy trzasku po odpaleniu ważniejszy jest pomiar w chwili rozruchu niż sama kontrola bezpieczników.

Podwyższony spadek napięcia między akumulatorem, karoserią, radiem i wzmacniaczem wskazuje na realny problem połączeń. Przyczyną bywa korozja punktu masowego, naprawiany przewód, luźne złącze albo nieprawidłowo podłączone akcesorium. Sama wymiana głośników rzadko pomaga, jeśli źródłem jest impuls z zasilania, masa lub błędne wybudzanie wzmacniacza.

Jak przebiega proces diagnostyki i naprawy trzasków w systemie audio

Proces diagnostyki polega na odtworzeniu objawu, pomiarze startu systemu i odizolowaniu modułu, który podaje impuls na głośniki. Technik najpierw ustala, czy trzask pojawia się na zimnym aucie, po postoju, przy zapłonie, podczas kręcenia rozrusznikiem czy po wybudzeniu multimediów. Ważne jest też, czy problem występuje na radiu, Bluetooth, AUX, nawigacji i kamerze cofania. Ten opis zawęża tor sprawdzania i chroni przed wymianą sprawnych części.

Następnie sprawdza się błędy radia, nawigacji, wzmacniacza, gatewaya oraz magistrali CAN lub MOST. Typowe zapisy to niskie napięcie, zwarcie albo przerwa głośnika, brak komunikacji ze wzmacniaczem, restart jednostki głównej lub błąd końcówki mocy. Równolegle mierzy się B+, ACC, remote albo wake-up oraz masę w chwili zapłonu i rozruchu. Bez pomiaru podczas rozruchu łatwo uznać za uszkodzony moduł, który tylko reaguje na zanik napięcia.

• odtworzenie trzasku w warunkach zgłoszenia,
• odczyt błędów modułów audio i komunikacji,
• pomiar zasilania, masy i sygnału wybudzenia,
• odłączenie wejść wzmacniacza lub źródeł zewnętrznych,
• sprawdzenie wyjść głośnikowych na obciążeniu testowym,
• weryfikacja kodowania po wymianie radia lub wzmacniacza.

Po ustaleniu źródła naprawia się elektronikę, instalację albo konfigurację systemu. W radiu sprawdza się stabilizatory, kondensatory, układ MUTE lub STANDBY, kodek audio, końcówkę mocy, złącza i zimne luty. We wzmacniaczu kontroluje się przetwornicę DC-DC, kondensatory, tranzystory MOSFET, układy końcowe, odłączanie głośników i ślady wilgoci. Po naprawie system uruchamia się wielokrotnie na zimno i ciepło, a błędy muszą pozostać nieaktywne.

Kluczowe czynniki wpływające na decyzję o naprawie czy wymianie komponentów

O naprawie albo wymianie decydują zakres uszkodzenia, dostępność elementów, stan płyty oraz zgodność modułu z autem. Naprawa ma sens, gdy uszkodzone są kondensatory, regulatory napięcia, przekaźnik, luty, złącza, końcówka mocy albo fragment zasilacza. Wymiana jest bezpieczniejsza przy rozległej korozji, spaleniu wielowarstwowej płyty, braku kluczowych układów lub trwałym uszkodzeniu procesora. Najtańszy używany moduł może stać się drogi, jeśli wymaga odblokowania, kodowania i nadal nie pasuje do systemu nagłośnienia.

W systemach OEM trzeba uwzględnić komunikację z autem, konfigurację wzmacniacza i zgodność z gatewayem. Radio albo nawigacja z innego pojazdu mogą wymagać kodu, PIN-u, przypisania VIN lub usunięcia ochrony komponentu. Błędnie zakodowany typ nagłośnienia może powodować nieprawidłowe wybudzanie wzmacniacza, brak dźwięku albo trzask przy starcie. Dlatego wymiana modułu bez adaptacji nie jest pełną naprawą.

Inaczej ocenia się instalację z elementami aftermarket, gdzie częste znaczenie mają remote, adapter hi-low, separacja przewodów i masa sygnałowa. Przypadkowe podanie zasilania na remote, zwiększenie bezpiecznika lub omijanie zabezpieczeń wzmacniacza pogarsza sytuację. Przy jednym trzaskającym kanale warto najpierw sprawdzić przewód, złącze, zwrotnicę i napięcie stałe na konkretnym wyjściu. Przy trzasku we wszystkich głośnikach decyzję trzeba opierać na stanie jednostki głównej, wzmacniacza, zasilania, masy i kodowania.

Znaczenie prawidłowego kodowania i odblokowania modułów audio

Prawidłowe kodowanie i odblokowanie decydują, czy radio, nawigacja i wzmacniacz pracują jako zgodny system auta. Moduł z innego pojazdu może fizycznie pasować do złącza, ale nadal działać w złej konfiguracji. Wtedy pojawiają się trzaski, brak dźwięku, błędy komunikacji albo nieprawidłowe wybudzanie wzmacniacza.

W systemach OEM konfiguracja obejmuje typ nagłośnienia, obecność zewnętrznego wzmacniacza, komunikację z gatewayem oraz zgodność z magistralą CAN lub MOST. Jeśli radio oczekuje innego wzmacniacza, sekwencja MUTE, STANDBY lub wake-up może nie działać poprawnie. Wymiana modułu bez adaptacji nie kończy naprawy, jeśli auto wymaga przypisania VIN, kodu, PIN-u lub usunięcia ochrony komponentu.

Po wymianie radia, wzmacniacza albo nawigacji trzeba sprawdzić, czy moduły widzą się w diagnostyce i nie zapisują błędów komunikacji. Ważna jest też zgodność pinologii oraz aktywnego systemu nagłośnienia. Błąd na tym etapie potrafi imitować uszkodzenie elektroniki, choć problemem jest sama konfiguracja.

Jakie są koszty naprawy trzasków w głośnikach i co na nie wpływa

Koszt naprawy zależy głównie od czasu diagnostyki, rodzaju uszkodzonego elementu oraz konieczności kodowania lub odblokowania modułu. Inaczej wycenia się luźną masę przy wzmacniaczu, a inaczej naprawę przetwornicy, końcówki mocy albo zalanej płyty. Znaczenie ma też to, czy objaw da się szybko odtworzyć podczas rozruchu.

Największy wpływ na zakres prac mają konkretne ustalenia z pomiarów i diagnostyki. Serwis musi wiedzieć, czy impuls powstaje w radiu, na wejściu wzmacniacza, na wyjściu głośnikowym czy w instalacji. Bez tego koszt łatwo rośnie przez wymianę sprawnych części.

• pomiar zasilania, masy i sygnału remote podczas rozruchu,
• odczyt błędów radia, nawigacji, wzmacniacza i magistrali,
• naprawa kondensatorów, regulatorów, przekaźników lub końcówki mocy,
• usunięcie korozji, poprawa lutów lub odbudowa ścieżek,
• sprawdzenie przewodów głośnikowych, złączy i zwrotnic,
• kodowanie, adaptacja, przypisanie modułu lub odblokowanie zabezpieczeń.

Najrozsądniej wyceniać naprawę po potwierdzeniu źródła trzasku, a nie po samym opisie objawu. Ten sam dźwięk w głośnikach może wynikać ze słabego zasilania, błędnego kodowania albo uszkodzonego wzmacniacza. Dlatego rzetelna wycena powinna uwzględniać diagnostykę, stan modułów i historię wcześniejszych prac przy aucie.

Praktyczne wskazówki dla klientów szukających serwisu naprawy elektroniki samochodowej

Dobry serwis powinien najpierw odtworzyć trzask przy rozruchu, a dopiero potem proponować naprawę radia, wzmacniacza lub instalacji. Sam opis „strzela w głośnikach” nie wystarcza, bo taki sam objaw może mieć kilka źródeł. Ważne jest, czy trzask występuje na zimnym aucie, po postoju, przy zapłonie, podczas kręcenia rozrusznikiem czy po wybudzeniu multimediów. Jeśli serwis chce od razu wymieniać głośniki bez pomiarów zasilania i masy, to zwykle jest zły kierunek diagnostyki.

Przed wizytą warto przygotować informacje, które skracają diagnostykę i ograniczają ryzyko błędnych decyzji. Szczególnie ważna jest historia ostatnich prac przy aucie, bo trzaski często pojawiają się po wymianie akumulatora, radia, wzmacniacza, montażu kamery cofania, zestawu Android lub CarPlay, subwoofera albo emulatora MOST. Serwis powinien też wiedzieć, czy auto ma zewnętrzny wzmacniacz OEM, aktywny system nagłośnienia i nawigację pełniącą funkcję jednostki głównej.

• model auta i typ radia lub nawigacji,
• informacja, czy w aucie jest zewnętrzny wzmacniacz,
• dokładny moment wystąpienia trzasku,
• czy trzask słychać we wszystkich głośnikach, czy tylko w jednym kanale,
• historia wymiany akumulatora, radia, wzmacniacza lub akcesoriów,
• zdjęcia złączy po modyfikacjach instalacji,
• kody błędów, jeśli były wcześniej odczytane.

Warto pytać, czy serwis mierzy B+, ACC, remote lub wake-up oraz masę podczas realnego rozruchu silnika. Przy systemach OEM znaczenie ma także diagnostyka CAN lub MOST, kodowanie typu nagłośnienia i sprawdzenie komunikacji wzmacniacza z jednostką główną. Po naprawie system powinien uruchamiać się bez impulsu w głośnikach, bez resetu przy rozruchu i bez aktywnych błędów audio. To lepsze kryterium odbioru auta niż samo chwilowe zniknięcie trzasku.

Artykuł Trzaski w głośnikach po uruchomieniu auta – skąd bierze się ten problem audio pochodzi z serwisu OEMatic.

Dlaczego radio OEM działa, ale ekran pozostaje ciemny

Radio OEM może działać z ciemnym ekranem, ponieważ audio, komunikacja z autem i tor obrazu są oddzielnymi częściami systemu. Jednostka główna może odtwarzać dźwięk, obsługiwać przyciski i odpowiadać na magistrali CAN. Jednocześnie wyświetlacz LCD/TFT może nie dostawać podświetlenia, zasilania albo sygnału obrazu.

W ekranie zintegrowanym z radiem usterki szuka się wewnątrz jednej obudowy. Sprawdzana jest płyta główna, taśma FFC/FPC, panel LCD, przetwornice oraz sterownik podświetlenia. W systemie z osobnym monitorem dochodzi jeszcze przewód LVDS, zasilanie ekranu, złącza oraz zgodność modułów.

Praktycznie ważne jest pierwsze rozróżnienie: czy ekran jest całkowicie czarny, czy ma delikatną poświatę. Jeśli pod mocną latarką widać menu lub logo, obraz powstaje, ale nie działa podświetlenie. Taki test często kieruje naprawę na driver LED, listwy LED, bezpiecznik, cewkę, MOSFET albo linie BL_ON, PWM i ENABLE.

Typowe przyczyny problemów z ekranem w systemach OEM

Najczęściej uszkadza się podświetlenie, zasilanie panelu, taśma, tor LVDS, panel LCD albo oprogramowanie startowe. Objaw bywa identyczny dla kilku usterek, dlatego sama obserwacja czarnego ekranu nie wystarcza. Znaczenie ma też moment awarii, na przykład po spadku napięcia, zalaniu, demontażu kokpitu albo wymianie modułu.

• brak podświetlenia LED, gdy obraz jest widoczny tylko pod latarką,
• uszkodzony panel LCD/TFT, gdy matryca ma zwarcie, pęknięcie lub brak inicjalizacji,
• pęknięta taśma FFC/FPC albo luźny zatrzask złącza,
• uszkodzony przewód, gniazdo, nadajnik lub odbiornik LVDS,
• awaria przetwornicy, stabilizatora, bezpiecznika albo linii zasilania ekranu,
• błąd firmware, pamięci eMMC/NAND lub procesu startu jednostki.

Po rozładowaniu akumulatora lub spadku napięcia podejrzenie pada często na oprogramowanie, pamięć albo utratę konfiguracji. Nadal trzeba jednak zmierzyć zasilania, ponieważ niskie napięcie może ujawnić także słaby stabilizator lub uszkodzoną przetwornicę. Przypadkowa aktualizacja bez stabilnego zasilania może pogorszyć stan jednostki.

Po zalaniu, parowaniu szyb lub czyszczeniu wnętrza diagnostyka powinna objąć korozję złączy, taśm i obwodów zasilania. Objaw zależny od temperatury lub wstrząsów częściej wskazuje na mikropęknięcia lutów, słabe złącze, uszkodzoną taśmę albo problem BGA. Po wymianie radia lub ekranu trzeba sprawdzić zgodność numerów części, kodowanie, pinologię i komunikację z gatewayem.

Diagnostyka usterek w radiu OEM z ciemnym ekranem

Diagnostyka radia OEM z ciemnym ekranem polega na ustaleniu, czy brakuje podświetlenia, obrazu, zasilania czy komunikacji. Serwis zaczyna od objawów, bo działające audio nie potwierdza jeszcze pracy toru wyświetlania. Sprawdza się reakcję na przyciski, sterowanie z kierownicy, Bluetooth, kamerę cofania i dźwięki systemowe. Ważne jest też, czy ekran gaśnie od razu, po logo, po kilku sekundach albo dopiero po nagrzaniu.

Wstępna klasyfikacja objawu pozwala uniknąć przypadkowej wymiany części. Najważniejsze jest rozróżnienie czarnego ekranu bez podświetlenia od ekranu z poświatą, ale bez treści obrazu. Pierwszy wariant prowadzi zwykle do zasilania i LED. Drugi wymaga kontroli sygnału obrazu, panelu, taśmy, LVDS lub kontrolera wyświetlacza.

• test latarką na obecność menu lub logo,
• sprawdzenie stałego plusa, plusa po zapłonie i masy,
• kontrola bezpieczników, złączy i przewodu LVDS,
• odczyt błędów radia, wyświetlacza, gatewaya i modułów powiązanych,
• pomiar linii 3,3 V, 5 V, 12 V oraz sygnałów ENABLE, RESET, BL_ON i PWM,
• ocena taśm FFC/FPC, zatrzasków, korozji, przegrzania i śladów wcześniejszych napraw.

Diagnostyka komputerowa pomaga odróżnić brak komunikacji z ekranem od problemu konfiguracji lub magistrali CAN, MOST, LIN. Brak błędów nie zamyka sprawy, ponieważ uszkodzona listwa LED, taśma albo matryca mogą nie zapisać kodu usterki. Na stole serwisowym sprawdza się pobór prądu, start procesora, wybudzanie modułu i stabilność zasilania. Przy zawieszaniu lub czarnym ekranie po logo dochodzi kontrola pamięci eMMC albo NAND oraz firmware.

Proces naprawy radia OEM z uszkodzonym ekranem

Proces naprawy radia OEM z uszkodzonym ekranem zależy od tego, który element toru wyświetlania nie działa. Przy awarii podświetlenia wymienia się listwy LED, driver LED, bezpieczniki albo elementy przetwornicy. Przy braku treści obrazu sprawdzany jest panel LCD, taśma, tor LVDS, kontroler wyświetlacza i procesor graficzny. Przy problemach po starcie systemu naprawa może obejmować pamięć, wsad, bootloader lub bezpieczne przeprogramowanie.

Naprawa komponentowa ma sens, gdy uszkodzenie jest ograniczone i możliwe do potwierdzenia pomiarami. Dotyczy to typowo zasilania ekranu, sterownika LED, taśmy FFC/FPC, gniazda albo elementów przetwornicy. Jeżeli płyta ma rozległą korozję lub zwarcia na wielu liniach, wymiana modułu bywa rozsądniejsza niż długie szukanie pojedynczej usterki. Podobnie jest przy niedostępnej matrycy, uszkodzonym procesorze głównym albo pamięci bez możliwego do odtworzenia wsadu.

Po wymianie ekranu lub radia trzeba sprawdzić zgodność części, rozdzielczość, złącza, mocowania i wersję komunikacji. Używany moduł może wymagać dopisania do auta, adaptacji VIN, kodowania funkcji albo usunięcia blokady komponentu. Kontrola końcowa powinna objąć zimny start, restart po uśpieniu, jasność, przyciemnianie nocne, dotyk, kamerę cofania i audio. Sprawdza się też komunikację CAN oraz działanie funkcji zależnych od konfiguracji pojazdu.

Wybór między naprawą a wymianą modułu w systemach OEM

Naprawę warto wybrać wtedy, gdy uszkodzenie jest ograniczone do konkretnego toru, na przykład podświetlenia, zasilania ekranu, taśmy FFC/FPC albo złącza. Taka decyzja ma sens, jeśli pomiary potwierdzają usterkę, a płyta nie ma rozległej korozji ani zwarć na wielu liniach. Najgorszym wyborem jest losowa podmiana radia lub ekranu bez sprawdzenia numerów części, zgodności komunikacji i kodowania.

Wymiana modułu jest rozsądniejsza, gdy uszkodzona jest niedostępna matryca, procesor główny, zalana płyta albo pamięć z niemożliwym do odtworzenia wsadem. Trzeba jednak pamiętać, że używany moduł OEM rzadko jest elementem „podłącz i działa”. Po montażu może wymagać dopisania do auta, adaptacji VIN, odblokowania komponentu, kodowania wyposażenia oraz sprawdzenia współpracy z innymi systemami.

• Naprawa komponentowa — gdy awaria dotyczy LED, drivera, przetwornicy, taśmy lub gniazda,
• wymiana modułu — gdy płyta ma korozję, zwarcia wielopunktowe albo uszkodzony procesor,
• moduł używany — gdy da się go zakodować i dopasować do konfiguracji pojazdu,
• ekran zastępczy — gdy zgadza się rozdzielczość, złącze, mocowanie i wariant elektroniki,
• rezygnacja z naprawy — gdy koszt techniczny przekracza sensowny zakres prac.

Znaczenie gwarancji i serwisu po naprawie radia OEM

Gwarancja ma znaczenie tylko wtedy, gdy dotyczy rzeczywiście naprawionej usterki oraz została poprzedzona kontrolą działania całego systemu. Sam świecący ekran nie oznacza jeszcze zakończonej naprawy. Po serwisie trzeba sprawdzić zimny start, restart po uśpieniu, jasność, przyciemnianie nocne, dotyk, kamerę cofania, audio i komunikację CAN.

Dobra usługa powinna kończyć się stabilnym działaniem systemu, a nie tylko chwilowym pojawieniem się obrazu. Ma to szczególne znaczenie przy usterkach zależnych od temperatury, wstrząsów albo stanu pamięci eMMC/NAND. Jednostka powinna zostać sprawdzona także po nagrzaniu, ponieważ część awarii ujawnia się dopiero po kilku lub kilkunastu minutach pracy.

Po wymianie radia lub ekranu serwis powinien potwierdzić kodowanie i funkcje zależne od konfiguracji auta. Dotyczy to kamery cofania, czujników parkowania, wzmacniacza, mikrofonu, Bluetooth, nawigacji, sterowania z kierownicy i ustawień pojazdu. Jeśli wcześniej występowało zalanie albo korozja, zakres gwarancji powinien być omówiony jasno, ponieważ takie uszkodzenia mogą rozwijać się poza widocznym miejscem naprawy.

Praktyczne wskazówki dla właścicieli samochodów i warsztatów

Najpierw sprawdź podstawy: stan akumulatora, bezpieczniki, złącza oraz reakcję radia na przyciski. Jeżeli działa dźwięk, sterowanie z kierownicy lub Bluetooth, nie zakładaj automatycznie uszkodzenia całego radia. Sprawdź, czy ekran ma poświatę, gaśnie po logo, czy pozostaje całkowicie czarny od startu.

Test latarką szybko zawęża diagnostykę i często oszczędza niepotrzebnej wymiany modułu. Obraz widoczny pod mocnym światłem wskazuje zwykle na problem z podświetleniem, a nie na awarię całego systemu infotainment. Zanotuj, czy usterka pojawiła się po spadku napięcia, zalaniu, demontażu kokpitu, aktualizacji albo wymianie radia.

• nie podmieniaj losowo ekranów i jednostek bez numerów części,
• przy osobnym ekranie sprawdź przewód LVDS i jego złącza,
• przy module używanym przygotuj VIN, numer części i historię wymian,
• nie uruchamiaj aktualizacji bez stabilnego zasilania,
• nie traktuj czyszczenia złączy jako pełnej diagnozy,
• po naprawie sprawdź kamerę, audio, Bluetooth, sterowanie z kierownicy i kodowanie.

Warsztat powinien potwierdzić usterkę pomiarami, a nie tylko objawem widocznym na ekranie. Do rzetelnej pracy potrzebne są zasilacz laboratoryjny, multimetr, oscyloskop, diagnostyka OBD lub OEM, tester LED, programator pamięci i dokumentacja pinów. Dobry wynik naprawy oznacza stabilny start, prawidłową jasność, brak błędów komunikacji oraz działanie funkcji zależnych od konfiguracji auta.

Artykuł Radio OEM działa, ale ekran pozostaje ciemny – co mogło się uszkodzić? pochodzi z serwisu OEMatic.

Dlaczego fabryczna nawigacja samochodowa się nie włącza

Fabryczna nawigacja samochodowa może się nie włączać z powodu braku zasilania, słabej masy, błędu komunikacji, blokady lub uszkodzenia elektroniki. W systemie OEM radio, ekran, GPS, Bluetooth, wzmacniacz i panel sterowania często pracują jako jeden zestaw. Jeśli jeden element przerywa komunikację, objaw może wyglądać jak awaria całej nawigacji.

W nowszych autach jednostka nie zawsze startuje po samym podaniu plusa i masy. Może wymagać sygnału wybudzenia po CAN, poprawnej odpowiedzi gatewaya, zgodnego kodowania oraz braku aktywnej ochrony komponentu. Dlatego używana nawigacja z demontażu może być elektrycznie sprawna, ale nadal nie działać w innym samochodzie.

Czarny ekran nie oznacza automatycznie uszkodzonej jednostki głównej. Przyczyną bywa bezpiecznik, złącze, masa, ekran, taśma, wzmacniacz w bagażniku albo przerwana pętla MOST. Szczególnie po zalaniu, rozładowaniu akumulatora, nieudanej aktualizacji lub skoku napięcia trzeba sprawdzić cały tor zasilania i komunikacji.

Objawy i podstawowa diagnostyka problemów z nawigacją

Objawy trzeba rozdzielić według tego, co jeszcze działa: ekran, dźwięk, przyciski, radio, komunikacja diagnostyczna i wybudzanie po zapłonie. Inaczej diagnozuje się całkowity brak reakcji, a inaczej logo startowe z ciągłym restartem. Znaczenie ma też to, czy problem pojawił się po wymianie akumulatora, montażu dodatkowego urządzenia albo naprawie instalacji.

• całkowicie czarny ekran i brak reakcji na przycisk zasilania,
• chwilowe logo producenta i ponowny restart,
• komunikat o kodzie radia lub ochronie komponentu,
• działający ekran, ale brak dźwięku z głośników,
• brak komunikacji diagnostycznej z jednostką infotainment,
• rozładowywanie akumulatora po postoju.

Podstawowa diagnostyka zaczyna się od akumulatora, bezpieczników, stałego plusa, sygnału wybudzenia, masy i stanu pinów w kostce. Bezpiecznik trzeba sprawdzić pomiarem, ponieważ sam wygląd nie potwierdza napięcia pod obciążeniem. Jeśli bezpiecznik przepala się ponownie, nie wolno wkładać mocniejszego, bo można pogłębić zwarcie w jednostce, wzmacniaczu lub wiązce.

Gdy ekran działa, ale nie ma dźwięku, priorytetem staje się wzmacniacz, instalacja głośnikowa, kodowanie audio i pętla MOST. Gdy urządzenie zatrzymuje się na logo, podejrzewa się nośnik danych, pamięć eMMC lub NAND, firmware, spadek napięcia albo przetwornicę. Taki podział objawów skraca diagnozę i ogranicza ryzyko niepotrzebnej wymiany części.

Etapy procesu naprawy fabrycznej nawigacji samochodowej

Proces naprawy fabrycznej nawigacji zaczyna się od rozdzielenia usterki pojazdu od usterki samej jednostki. Najpierw zbiera się informacje o modelu auta, numerze części, objawie i zdarzeniach poprzedzających awarię. Szczególnie ważne są rozładowanie akumulatora, zalanie, kolizja, aktualizacja, montaż kamery lub ingerencja w radio.

• wywiad serwisowy i identyfikacja jednostki,
• sprawdzenie zasilania, masy, bezpieczników i złączy w pojeździe,
• diagnostyka komputerowa gatewaya, radia, ekranu i wzmacniacza,
• analiza komunikacji CAN, sygnału wybudzenia i pętli MOST,
• test jednostki na stole z ograniczeniem prądu,
• inspekcja elektroniki, pamięci i toru zasilania,
• kodowanie, odblokowanie i test końcowy w samochodzie.

Największym błędem jest rozbieranie nawigacji przed sprawdzeniem, czy auto poprawnie ją zasila i wybudza. Jednostka może nie startować, jeśli gateway nie odpowiada lub system ma aktywną blokadę komponentu. Wtedy naprawa płyty nie rozwiąże problemu, bo przyczyna leży w integracji z samochodem.

Test na stole jest potrzebny, gdy pomiary w aucie nie dają jednoznacznej odpowiedzi. Zasilacz laboratoryjny pokazuje pobór prądu, reakcję na wybudzenie, start przetwornic i nietypowe nagrzewanie elementów. Dopiero potem ocenia się, czy naprawiać zasilanie, pamięć, firmware, złącze, wzmacniacz albo wymienić moduł.

Jakie narzędzia i części są potrzebne do naprawy nawigacji

Do naprawy fabrycznej nawigacji potrzebne są narzędzia do pomiarów, diagnostyki komunikacji, pracy z elektroniką i programowania pamięci. Sam multimetr często nie wystarczy, ponieważ jednostka może reagować inaczej pod obciążeniem. Ważne jest też ograniczenie prądu, żeby nie pogłębić zwarcia podczas prób uruchomienia.

• multimetr do pomiaru napięć, masy i spadków napięcia,
• zasilacz laboratoryjny z ograniczeniem prądu,
• tester diagnostyczny do odczytu błędów modułów pojazdu,
• oscyloskop do analizy sygnałów i pracy przetwornic,
• mikroskop do oceny korozji, lutów i uszkodzonych ścieżek,
• programator pamięci EEPROM, Flash, eMMC lub NAND,
• adaptery pinout, pętla MOST i dokumentacja instalacji.

Części dobiera się dopiero po diagnozie, nie według objawu na ekranie. W praktyce wymienia się bezpieczniki SMD, stabilizatory, przetwornice DC/DC, tranzystory MOSFET, kondensatory, złącza lub uszkodzone pamięci. Przy błędach startu sprawdza się też dysk HDD, pamięć eMMC albo NAND oraz zgodność firmware z konkretną jednostką.

Przypadkowa wymiana elementów na płycie zwykle wydłuża naprawę i może zniszczyć dane potrzebne do uruchomienia systemu. Dotyczy to szczególnie pamięci, w których mogą być zapisane konfiguracja, bootloader, mapy lub dane powiązane z autem. Dlatego przed programowaniem wykonuje się kopię, jeśli nośnik nadal daje się odczytać.

Naprawa czy wymiana: jak podjąć właściwą decyzję

Decyzję o naprawie lub wymianie podejmuje się po ustaleniu, czy uszkodzona jest jednostka, instalacja auta, moduł peryferyjny czy konfiguracja. Naprawa ma sens, gdy przyczyna dotyczy zasilania, pamięci, firmware, złącza, panelu, wzmacniacza lub zimnych lutów. Wymiana jest bardziej uzasadniona, gdy płyta jest rozwarstwiona po zalaniu, procesor jest niedostępny albo pamięć jest nieczytelna bez kopii.

• naprawa zasilania, gdy nie startują przetwornice lub stabilizatory,
• programowanie pamięci, gdy jednostka zatrzymuje się na logo,
• naprawa wzmacniacza, gdy ekran działa, ale nie ma dźwięku,
• czyszczenie po zalaniu, gdy korozja nie zniszczyła płyty,
• wymiana jednostki, gdy koszt części i pracy jest nieuzasadniony.

Najtańsza używana nawigacja nie zawsze jest najtańszą naprawą. Trzeba sprawdzić numer części, wersję sprzętową, region, typ ekranu, obsługę wzmacniacza, kamerę oraz magistralę CAN lub MOST. Po montażu może być potrzebne dopisanie do auta, kod zabezpieczający albo procedura ochrony komponentu.

Znaczenie gwarancji i testów po naprawie nawigacji

Gwarancja ma praktyczną wartość wtedy, gdy naprawa kończy się testem w samochodzie, a nie tylko uruchomieniem jednostki na stole. Test laboratoryjny pokazuje pobór prądu, start przetwornic i reakcję na wybudzenie. Dopiero auto potwierdza komunikację CAN lub MOST, kodowanie wyposażenia i prawidłowe usypianie.

Po naprawie sprawdza się stabilny start po uśpieniu pojazdu, brak nadmiernego poboru prądu, dźwięk, radio, GPS, ekran, przyciski i Bluetooth. Trzeba też zweryfikować kamerę cofania, sterowanie z kierownicy, komunikację diagnostyczną oraz brak powracających błędów. Jeśli jednostka działa na stole, ale nie działa w aucie, problem może nadal leżeć w integracji z pojazdem.

Zakres gwarancji powinien odpowiadać wykonanemu zakresowi usługi, bo nawigacja współpracuje z innymi modułami. Naprawa pamięci nie obejmuje automatycznie zalanego wzmacniacza, uszkodzonej wiązki lub błędnego kodowania po wcześniejszej podmianie. Dlatego do serwisu warto przekazać numer VIN, zdjęcie etykiety, opis objawów i informację o fabrycznym wzmacniaczu lub światłowodzie MOST.

Praktyczne wskazówki dla właścicieli samochodów i warsztatów

Najpierw zabezpiecz informacje o aucie i objawie, zanim odłączysz moduły lub zamówisz używaną nawigację. Przydatny jest numer VIN, zdjęcie etykiety jednostki, opis momentu awarii oraz informacja, czy auto ma fabryczny wzmacniacz lub światłowód MOST. Taki zestaw danych skraca diagnozę, bo od razu widać, czy problem może dotyczyć kodowania, zgodności części albo komunikacji.

• Nie wkładaj bezpiecznika o większym amperażu, jeśli poprzedni się przepalił,
• Nie wpisuj losowych kodów radia po wymianie akumulatora lub jednostki,
• Nie kupuj używanej nawigacji bez sprawdzenia numeru części i wersji sprzętowej,
• Nie oceniaj usterki tylko po czarnym ekranie,
• Nie pomijaj wzmacniacza, gdy ekran działa, ale nie ma dźwięku,
• Nie kończ naprawy bez testu usypiania i poboru prądu w samochodzie.

Najrozsądniejsza kolejność to: pomiar w aucie, diagnostyka modułów, test jednostki na stole, a dopiero potem decyzja o naprawie lub wymianie. Warsztat powinien unikać przypadkowego rozbierania urządzenia, jeśli nie sprawdził zasilania, masy, gatewaya i błędów komunikacji. Właściciel auta powinien natomiast zgłosić wcześniejsze zalanie, montaż kamery, naprawę blacharską, aktualizację lub rozładowanie akumulatora. Te informacje często wskazują kierunek szybciej niż sam komunikat na ekranie.

Artykuł Fabryczna nawigacja samochodowa nie włącza się – od czego zacząć diagnozę pochodzi z serwisu OEMatic.

Jakie są objawy bootloopu w radiu samochodowym OEM i co to oznacza dla użytkownika

Objaw bootloopu to start radia do logo marki, animacji powitalnej lub podświetlenia, a następnie zawieszenie, zgaśnięcie albo reset. Jednostka zwykle nie dochodzi do normalnego menu, wpisania kodu, ustawień ani pełnej obsługi przycisków. Czas resetu bywa krótki, na przykład kilka sekund, albo dłuższy, gdy system zatrzymuje się podczas ładowania.

Dla użytkownika oznacza to nie tylko brak radia lub nawigacji. W wielu samochodach jednostka OEM obsługuje także elementy komfortu i komunikacji z pojazdem. Dlatego zapętlony start może dawać skutki, które wyglądają jak awaria kilku systemów naraz.

• brak obrazu z kamery cofania,
• brak dźwięku z czujników parkowania,
• niedziałający zestaw głośnomówiący Bluetooth,
• brak dostępu do ustawień komfortu,
• zanik komunikatów na ekranie lub desce rozdzielczej,
• brak sterowania z kierownicy albo opóźniona reakcja przycisków.

Bootloop nie jest tym samym, co blokada kodem radia. Przy blokadzie jednostka zwykle uruchamia się do ekranu kodu lub komunikatu zabezpieczenia. Przy bootloopie system często resetuje się wcześniej, więc samo szukanie kodu nie rozwiązuje problemu.

Bootloop w radiu OEM może być spowodowany problemami z zasilaniem, pamięcią lub oprogramowaniem

Najczęstsze przyczyny bootloopu to niestabilne zasilanie, uszkodzone dane w pamięci, zużyta pamięć eMMC lub NAND oraz przerwana aktualizacja. Do tej grupy dochodzą błędy konfiguracji po wymianie modułu, zwarcia na peryferiach i uszkodzenia płyty głównej. Nie należy zakładać, że każde radio zatrzymane na logo wymaga tylko ponownego wgrania oprogramowania.

Jeżeli objaw pojawił się po odłączeniu akumulatora, rozładowaniu auta lub aktualizacji, podejrzenie pada na integralność danych i pamięć masową. Jeśli radio resetuje się tylko w samochodzie, a na stole pracuje poprawnie, trzeba szukać przyczyny w instalacji pojazdu. Wtedy znaczenie mają zasilanie stałe, zasilanie po zapłonie, masa, magistrala CAN oraz podłączone moduły.

Gdy bootloop występuje także na stanowisku laboratoryjnym, diagnoza zawęża się do samej jednostki. Sprawdza się wtedy sekcje zasilania, przetwornice, stabilizatory, procesor, pamięć, tuner, wzmacniacz i połączenia na płycie. Zwarcie w końcówce mocy, uszkodzony napęd, moduł Bluetooth lub wadliwy ekran także mogą zatrzymać start systemu.

Etapy procesu naprawy radia samochodowego OEM z problemem bootloopu

Naprawa radia OEM z bootloopem zaczyna się od odtworzenia warunków, w których jednostka resetuje się na logo. Serwis zapisuje model radia, numer części, markę pojazdu, czas resetu i reakcję przycisków. Znaczenie mają też dźwięk, podświetlenie, praca napędu, wentylatora oraz komunikaty na ekranie.

• przyjęcie objawu i identyfikacja wersji jednostki,
• pomiar linii B+, ACC, masy i poboru prądu,
• test radia poza pojazdem na zasilaczu laboratoryjnym,
• sprawdzenie komunikacji CAN, LIN, MOST lub Ethernet,
• inspekcja płyty głównej pod kątem zalania, korozji i przegrzania,
• pomiary przetwornic, stabilizatorów i linii zasilania,
• analiza pamięci eMMC, NAND, NOR lub EEPROM,
• odbudowa danych, wymiana pamięci albo naprawa elektroniki,
• odblokowanie, adaptacja VIN i konfiguracji wyposażenia,
• test zimnego startu, ciepłego startu i pracy z modułami pojazdu.

Najważniejsze jest rozdzielenie usterki radia od usterki instalacji samochodu. Jeżeli jednostka działa na stole, przyczyną może być zasilanie, gateway, wzmacniacz OEM lub zakłócona magistrala. Jeżeli zapętla się także poza pojazdem, diagnoza skupia się na płycie, pamięci, oprogramowaniu i procesorze.

Sam zapis nowego oprogramowania nie zawsze jest właściwą naprawą. Zużyta pamięć eMMC lub NAND może przyjmować dane, ale ponownie powodować błędy startu. Dlatego trwała naprawa często wymaga wymiany nośnika i zaprogramowania go poprawnym obrazem.

Kluczowe czynniki przy podejmowaniu decyzji o naprawie lub wymianie radia OEM

Decyzję o naprawie lub wymianie radia OEM podejmuje się po ocenie stanu elektroniki, pamięci, danych i zgodności z pojazdem. Naprawa ma sens, gdy można zachować oryginalną konfigurację, numer VIN, funkcje kamery, wzmacniacza i sterowania z kierownicy. Wymiana bywa rozsądna, gdy uszkodzony jest procesor, płyta wielowarstwowa albo brakuje danych potrzebnych do stabilnego uruchomienia.

Używane radio z demontażu nie jest pewnym rozwiązaniem tylko dlatego, że ma tę samą wtyczkę. Trzeba uwzględnić wersję sprzętową, region, obsługę wzmacniacza, map, kamery i zabezpieczenia antykradzieżowe. Może być potrzebne kodowanie, odblokowanie komponentu albo adaptacja do wyposażenia auta.

Przed wyborem ścieżki naprawy warto przekazać serwisowi historię usterki. Szczególnie ważna jest informacja o aktualizacji, rozładowaniu akumulatora, zalaniu, wypadku lub montażu dodatkowego modułu. Po naprawie odbiór powinien obejmować start bez zapętlenia, dźwięk, Bluetooth, USB, nawigację, kamerę i prawidłowe usypianie jednostki.

Jakie części i narzędzia są niezbędne do naprawy radia samochodowego OEM

Do naprawy radia OEM potrzebne są narzędzia do diagnostyki zasilania, elektroniki, komunikacji i pamięci. Sama płyta z oprogramowaniem lub kabel diagnostyczny zwykle nie wystarczają. Bootloop może wynikać z kilku warstw systemu, więc wyposażenie musi pozwalać odróżnić błąd danych od awarii sprzętowej.

• zasilacz laboratoryjny ze stabilnym napięciem i kontrolą poboru prądu,
• miernik do sprawdzania linii B+, ACC, masy i spadków napięcia,
• stanowisko do uruchomienia jednostki poza pojazdem,
• diagnostyka komunikacji CAN, LIN, MOST lub Ethernet,
• mikroskop do kontroli płyty głównej, złączy, korozji i lutów,
• narzędzia do odczytu oraz programowania pamięci eMMC, NAND, NOR lub EEPROM.

Części dobiera się dopiero po pomiarach, ponieważ wymiana na ślepo łatwo prowadzi do kolejnej usterki. Najczęściej potrzebna może być pamięć masowa, elementy sekcji zasilania, uszkodzone złącza, elementy komunikacji albo końcówka mocy audio. Jeśli radio było zalane, najpierw usuwa się korozję i sprawdza przelotki, a dopiero później ocenia sens programowania.

Najważniejsze narzędzie w tej naprawie to poprawna diagnoza, nie sam plik z oprogramowaniem. Zużyta pamięć eMMC lub NAND może przyjąć zapis, ale po czasie ponownie zatrzymać start. Dlatego trwała naprawa wymaga potwierdzenia kondycji nośnika, linii zasilania oraz reakcji jednostki w kolejnych cyklach uruchomienia.

Znaczenie gwarancji i dalszego wsparcia po naprawie radia OEM

Gwarancja po naprawie radia OEM ma znaczenie, ponieważ bootloop często dotyczy całego układu infotainment, a nie jednego widocznego elementu. Po przywróceniu startu trzeba jeszcze potwierdzić komunikację z pojazdem, konfigurację wyposażenia i poprawne usypianie jednostki. Bez tego radio może działać na stole, ale nadal sprawiać problemy w samochodzie.

Dalsze wsparcie jest szczególnie ważne po wymianie pamięci, odbudowie wsadu, adaptacji VIN albo odblokowaniu zabezpieczeń. W takich przypadkach liczy się zgodność z kamerą, wzmacniaczem, czujnikami parkowania, sterowaniem z kierownicy i ustawieniami regionu. Naprawa jest zakończona dopiero wtedy, gdy radio stabilnie startuje i zachowuje funkcje fabryczne auta.

• start bez zapętlenia po zimnym i ciepłym uruchomieniu,
• brak błędów komunikacji z modułami pojazdu,
• działający dźwięk, tuner, Bluetooth, USB i nawigacja,
• poprawna praca kamery cofania oraz sterowania z kierownicy,
• prawidłowe usypianie bez nadmiernego poboru prądu.

Praktyczne wskazówki dla właścicieli samochodów i warsztatów dotyczące radia OEM w bootloopie

Właściciel i warsztat powinni najpierw zabezpieczyć warunki diagnostyki, zamiast wymuszać kolejne starty lub aktualizacje. Jeżeli radio zapętla się na logo, każda kolejna próba zapisu może pogorszyć stan danych w pamięci. Najbezpieczniej ustalić, kiedy objaw się pojawił: po akumulatorze, aktualizacji, kodowaniu, zalaniu albo montażu dodatkowego modułu. Ta historia często skraca diagnostykę bardziej niż samo zdjęcie ekranu z logo.

Przed demontażem warto wykonać tylko kontrole, które nie ingerują w dane radia. Dają one szybkie rozróżnienie między problemem samochodu a usterką samej jednostki.

• stan akumulatora i napięcie podczas rozruchu,
• bezpieczniki zasilania stałego oraz po zapłonie,
• poprawność masy i brak śladów wilgoci w złączach,
• moment resetu oraz reakcję na przyciski,
• informację, czy radio działało przed kodowaniem lub aktualizacją,
• obecność niedawno montowanej kamery, wzmacniacza, emulatora lub sprzętu aftermarket.

Do serwisu najlepiej przekazać numer części radia, model auta, rok, wersję wyposażenia i opis objawu. Jeśli jednostka nie komunikuje się z diagnostyką, priorytetem są pomiary elektroniki oraz analiza pamięci. Gdy radio pracuje na stole, ale resetuje się w aucie, trzeba sprawdzić instalację, gateway, wzmacniacz OEM i magistralę komunikacyjną. Sama zgodność wtyczki używanego radia nie oznacza zgodności systemowej z samochodem.

Artykuł Radio samochodowe OEM resetuje się na logo – co oznacza bootloop? pochodzi z serwisu OEMatic.

Jak zdiagnozować brak dźwięku w samochodzie

Brak dźwięku diagnozuje się przez rozdzielenie objawu na źródło, zasilanie, komunikację, wzmacniacz i instalację głośnikową. Najpierw trzeba ustalić, czy milczą wszystkie źródła, czy tylko radio FM, Bluetooth, nawigacja albo gongi systemowe. Taki podział szybko zawęża obszar poszukiwań i ogranicza niepotrzebne demontaże.

• całkowity brak dźwięku ze wszystkich źródeł,
• dźwięk tylko z części głośników,
• trzaski, buczenie albo zniekształcenia,
• zaniki po nagrzaniu lub przy większej głośności,
• brak gongów, komunikatów nawigacji albo dźwięku Bluetooth,
• radio działa wizualnie, ale cały system milczy.

Jeżeli wyświetlacz działa, stacje się zmieniają, a telefon łączy się przez Bluetooth, radio nie jest pierwszym podejrzanym. Wtedy sprawdza się tor wyjściowy, czyli wzmacniacz, sygnał włączenia, zasilania, masy, komunikację i przewody głośnikowe. Sprawne menu radia nie oznacza, że sygnał audio dociera do głośników.

Inaczej wygląda sytuacja, gdy nie działa ekran, sterowanie, podświetlenie albo komunikacja z autem. Wtedy bardziej prawdopodobna jest usterka jednostki radiowo-nawigacyjnej, zasilania, magistrali CAN lub MOST. Komunikaty SAFE, CODE, LOCKED albo COMPONENT PROTECTION wskazują raczej na blokadę, kodowanie lub ochronę komponentu.

System audio OEM w samochodzie i jego komponenty

System audio OEM to połączony zestaw modułów, przewodów i zabezpieczeń, a nie samo radio w desce rozdzielczej. Zwykle obejmuje radio lub jednostkę multimedialno-nawigacyjną, wzmacniacz, moduł DSP, głośniki, złącza, bezpieczniki, zasilania i masy. W części aut dochodzą magistrale CAN, LIN oraz światłowodowa pętla MOST.

Radio odpowiada za wybór źródła dźwięku, sterowanie audio, komunikację z autem oraz konfigurację wyposażenia. Wzmacniacz końcowo wysterowuje głośniki, a w systemach premium bywa osobnym modułem z DSP i diagnostyką. Jeżeli taki moduł przejdzie w zabezpieczenie, radio może nadal wyglądać normalnie.

Instalacja audio obejmuje przewody głośnikowe, wiązki zasilające, masy, złącza i miejsca narażone na wilgoć lub wcześniejsze przeróbki. Szczególnie często problemy pojawiają się w bagażniku, progach, drzwiach, słupkach i przy podszybiu. W autach z MOST brak jednego modułu w pętli może wyciszyć cały system audio.

Objawy i ich znaczenie w diagnostyce problemów z dźwiękiem

Objawy pokazują, który fragment toru audio trzeba sprawdzić najpierw, bo każdy typ braku dźwięku zawęża diagnostykę. Całkowita cisza ze wszystkich źródeł zwykle kieruje uwagę na wzmacniacz, zasilanie, komunikację, blokadę albo instalację głośnikową. Dźwięk tylko z jednego źródła lub jego brak tylko w Bluetooth, FM albo nawigacji oznacza inną ścieżkę sprawdzania. Najważniejsze jest rozdzielenie usterki na źródło dźwięku, tor wyjściowy i instalację, zanim zacznie się wymieniać części.

• radio działa wizualnie, ale milczy — sprawdzić wzmacniacz, zasilanie, masę, komunikację i wyjścia audio,
• dźwięk jest tylko z części głośników — sprawdzić kanały wzmacniacza, przewody, głośniki i przelotki drzwiowe,
• słychać trzaski lub buczenie — sprawdzić masy, złącza, ekranowanie, kanały audio i ślady przeróbek,
• dźwięk zanika po nagrzaniu — podejrzane są końcówki mocy, przetwornica, zimne luty albo przegrzewanie,
• brakuje gongów lub komunikatów nawigacji — sprawdzić konfigurację, komunikację modułów i tor systemowych komunikatów,
• pojawia się SAFE, CODE lub COMPONENT PROTECTION — problem dotyczy blokady, kodowania albo autoryzacji modułu.

Jeżeli usterka pojawiła się po odłączeniu akumulatora, wymianie radia albo naprawie elektrycznej, trzeba sprawdzić kodowanie i zgodność konfiguracji. W nowszych autach radio, nawigacja i wzmacniacz działają jako elementy sieci pojazdu. Fizycznie pasujący moduł może nie grać, jeśli nie jest przypisany, zakodowany albo zgodny z wyposażeniem.

Zaniki przy rozruchu, restarty radia i losowe błędy mogą wynikać ze spadków napięcia albo słabej masy. Taki objaw łatwo pomylić z awarią elektroniki, jeśli nie wykona się pomiarów pod obciążeniem. Wzmacniacz w bagażniku wymaga dodatkowej uwagi, ponieważ wilgoć i korozja złączy często powodują ciszę, trzaski lub pracę okresową.

Kroki w procesie naprawy systemu audio samochodu

Naprawa systemu audio powinna iść od wywiadu i pomiarów w aucie do testu modułu oraz kodowania po naprawie. Najpierw ustala się, kiedy zniknął dźwięk i co działo się wcześniej z pojazdem. Szczególnie ważne są odłączenie akumulatora, zalanie, naprawa blacharska, montaż akcesoriów, wymiana modułu lub aktualizacja oprogramowania.

• klasyfikacja objawu według źródeł dźwięku i zachowania systemu,
• kontrola bezpieczników, zasilania, masy, akumulatora i złączy,
• odczyt błędów z radia, wzmacniacza, gatewaya, multimediów i nawigacji,
• test komunikacji po CAN, LIN lub MOST, jeśli system tego wymaga,
• pomiary sygnału audio przed wzmacniaczem i na wyjściach głośnikowych,
• kontrola głośników, przewodów, zwarć, przerw i wilgoci w wiązkach,
• test radia, nawigacji lub wzmacniacza na stole serwisowym.

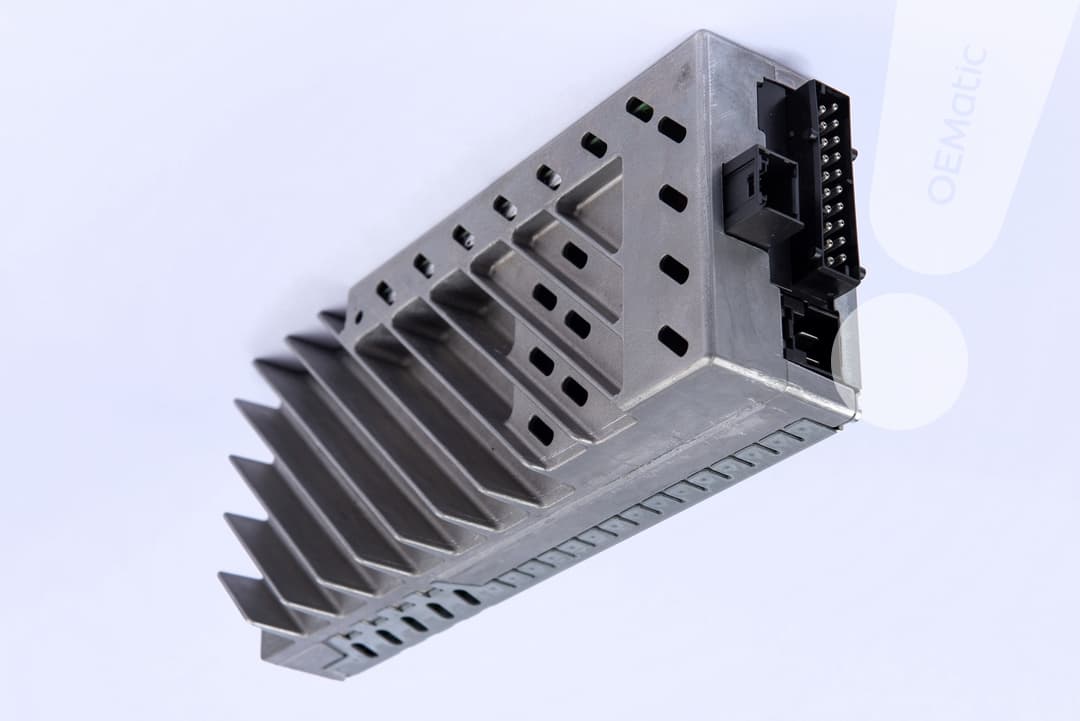

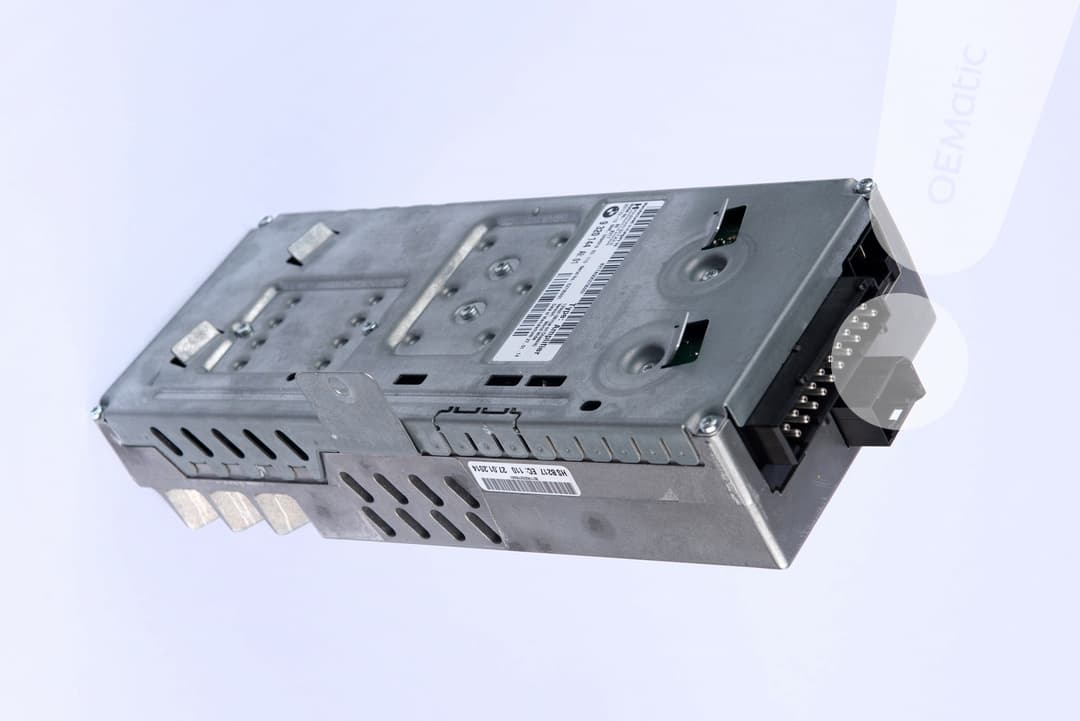

Test wzmacniacza obejmuje zasilanie stałe, sygnał włączenia, masę, pobór prądu, temperaturę, przetwornicę i końcówki mocy. Sprawdza się też zabezpieczenia przeciwzwarciowe oraz ślady zalania płyty. Uruchomienie modułu na stole nie kończy diagnozy, bo wzmacniacz może wyłączać się dopiero pod obciążeniem głośników.

Decyzja o naprawie lub wymianie zależy od rodzaju uszkodzenia i stanu płyty. Naprawa ma sens przy uszkodzonych złączach, zimnych lutach, końcówkach mocy, przetwornicy, błędach pamięci lub uszkodzonym torze audio. Wymianę rozważa się przy rozległej korozji, uszkodzeniu wielu warstw PCB, braku części albo nieopłacalnej naprawie.

Po naprawie lub wymianie modułu trzeba przywrócić konfigurację systemu. Może być potrzebne kodowanie wyposażenia, adaptacja, przypisanie do pojazdu, wprowadzenie kodu radia albo aktywacja wzmacniacza. Końcowy test powinien objąć FM, DAB, Bluetooth, AUX, USB, nawigację, gongi, balans, fader, subwoofer oraz pracę po uśpieniu auta.

Decyzja: naprawa czy wymiana komponentów audio

Naprawę wybiera się wtedy, gdy uszkodzenie jest lokalne, mierzalne i nie obejmuje rozległej korozji płyty. Typowe przypadki to zimne luty, uszkodzone złącza, końcówki mocy, przetwornica, błędy pamięci albo przerwany tor audio. Taka decyzja ma sens szczególnie przy fabrycznych systemach OEM, które są powiązane z konfiguracją auta.

Wymiana modułu nie jest skrótem diagnostycznym, jeśli auto wymaga kodowania, adaptacji albo zgodności z wyposażeniem. Używany wzmacniacz lub radio może pasować mechanicznie, ale nie działać poprawnie po montażu. Trzeba sprawdzić numery, wersję systemu audio, obecność DSP, typ magistrali oraz potrzebę przypisania do pojazdu.

Wymianę rozważa się przy zalaniu z głęboką korozją, uszkodzeniu wielu warstw PCB, braku części albo nieopłacalnej naprawie. Przed decyzją moduł powinien być oceniony na stole i w aucie, ponieważ objawy mogą wynikać także z wiązki. Sam test poza pojazdem nie wykryje każdego zwarcia głośnika, spadku napięcia lub problemu z pętlą MOST.

Praktyczne wskazówki dla właścicieli samochodów i warsztatów

Najrozsądniej zacząć od informacji o objawie, historii auta i podstawowych pomiarów, zanim wymieni się radio lub głośniki. Dla serwisu ważne jest, czy dźwięk zniknął po odłączeniu akumulatora, zalaniu, naprawie elektrycznej, wymianie modułu albo montażu akcesoriów. Takie szczegóły często wskazują, czy problem dotyczy elektroniki, kodowania, zasilania czy instalacji.

• przygotuj numer VIN i model radia lub nawigacji,
• zapisz, które źródła dźwięku działają, a które milczą,
• zrób zdjęcia komunikatów SAFE, CODE, LOCKED lub COMPONENT PROTECTION,
• podaj informacje o zalaniu, wymianach modułów i montażu akcesoriów,
• nie uruchamiaj wielokrotnie zalanego wzmacniacza lub radia,
• nie tnij wiązki przed potwierdzeniem schematu i funkcji przewodów.

Najczęstszy błąd to losowa podmiana elementów bez sprawdzenia zasilania, masy, komunikacji i linii głośnikowych. Radio aftermarket może rozwiązać problem użytkowy, ale wymaga poprawnych adapterów CAN, sterowania wzmacniaczem i właściwego zasilania. Błędny montaż może dodać nowe usterki, zamiast usunąć pierwotny brak dźwięku.

Znaczenie testów końcowych i gwarancji po naprawie

Test końcowy potwierdza, że naprawiony moduł działa w realnym układzie auta, a nie tylko na zasilaczu serwisowym. Wzmacniacz może uruchamiać się poprawnie na stole, ale wyłączać się po podłączeniu głośników. Przyczyną bywa zwarcie przewodu, uszkodzony głośnik, spadek napięcia albo problem z komunikacją.

Bez testu pod obciążeniem nie da się rzetelnie ocenić, czy naprawa usunęła przyczynę ciszy. Dlatego po montażu sprawdza się nie tylko sam dźwięk, lecz także zachowanie systemu po uśpieniu auta. Ważne są również gongi, komunikaty nawigacji i działanie źródeł, które wcześniej mogły być pominięte.

• radio FM i DAB, jeśli występuje,
• Bluetooth, AUX, USB oraz źródła multimedialne,
• balans, fader, subwoofer i wszystkie kanały głośnikowe,
• komunikaty nawigacji, gongi ostrzegawcze i dźwięki systemowe,
• pracę po wyłączeniu zapłonu, uśpieniu i ponownym uruchomieniu,
• stabilność przy większej głośności oraz pod obciążeniem.

Gwarancja po naprawie ma praktyczną wartość wtedy, gdy wiadomo, co zostało naprawione i co zostało sprawdzone w samochodzie. Jeśli moduł wraca do auta z niesprawdzoną wiązką, zalanym złączem albo przeciążonym głośnikiem, ryzyko powrotu usterki pozostaje wysokie. Z tego powodu serwis powinien jasno rozdzielić naprawę elektroniki od stanu instalacji pojazdu.

Artykuł Brak dźwięku w aucie – czy winne jest radio, wzmacniacz czy instalacja audio? pochodzi z serwisu OEMatic.

Dlaczego ekran w radiu samochodowym OEM jest czarny

Czarny ekran pojawia się, gdy system OEM nie generuje obrazu, nie zasila wyświetlacza albo nie uruchamia jednostki głównej. W praktyce radio fabryczne nie jest tylko odbiornikiem audio. To sterownik, który komunikuje się z autem, wzmacniaczem, kamerą cofania, czujnikami, klimatyzacją i zestawem wskaźników.

Dlatego sam brak obrazu trzeba czytać razem z innymi objawami. Jeśli działa dźwięk, diagnostyka zwykle przesuwa się w stronę ekranu, podświetlenia, taśmy, przewodu LVDS lub układu grafiki. Jeśli nie ma dźwięku i reakcji przycisków, ważniejsze są zasilania, masa, pobór prądu oraz komunikacja CAN.

Działający dźwięk przy czarnym ekranie często oznacza inny kierunek naprawy niż czarny ekran bez żadnej reakcji radia. To proste rozróżnienie oszczędza czas, ponieważ zawęża liczbę podejrzanych elementów. Inaczej sprawdza się matrycę i tor obrazu, a inaczej jednostkę główną, jej zasilacz oraz magistralę komunikacyjną.

Czarny ekran w radiu OEM może być spowodowany różnymi problemami

Najczęstsze przyczyny obejmują zasilanie, komunikację CAN lub MOST, ekran, płytę główną, pamięć, oprogramowanie i zabezpieczenia producenta. W autach z rozbudowanym audio problem może też pochodzić ze wzmacniacza OEM. Szczególnie dotyczy to sieci MOST, gdzie awaria jednego modułu potrafi przerwać komunikację całej pętli.

• brak zasilania stałego, zasilania po zapłonie albo dobrej masy,
• uszkodzony wyświetlacz, taśma, podświetlenie lub przewód LVDS,
• błąd oprogramowania, przerwana aktualizacja albo uszkodzona pamięć eMMC/NAND,
• aktywna ochrona komponentu, kod radia albo brak adaptacji po wymianie modułu,
• usterka wzmacniacza, tunera, modułu Bluetooth lub nawigacji w sieci MOST,
• zalanie, korozja złącza, zimne luty albo uszkodzenie płyty głównej.

Czarny ekran po rozładowaniu lub wymianie akumulatora wymaga ostrożnej oceny. Spadek napięcia może zostawić błędy niskiego napięcia, aktywować blokadę albo przerwać zapis danych w pamięci. Wtedy samo odłączenie akumulatora na kilka minut nie jest diagnozą, tylko próbą resetu.

Podobnie wygląda sytuacja po montażu używanego radia OEM. Niezgodny numer części, inna generacja systemu, niewłaściwy region, inny typ ekranu lub brak kodowania mogą dawać objawy podobne do awarii. Używany moduł musi pasować do wyposażenia auta i zwykle wymaga adaptacji, inaczej czarny ekran może pozostać mimo sprawnej elektroniki.

Jakie są etapy diagnostyki czarnego ekranu w radiu samochodowym

Diagnostyka zaczyna się od rozdzielenia objawów na problemy ekranu, zasilania, komunikacji, oprogramowania i zabezpieczeń. Serwis ustala, czy jest podświetlenie, dźwięk, reakcja przycisków, logo startowe oraz restartowanie systemu. Ważne jest też, czy usterka pojawiła się po mrozie, nagrzaniu, aktualizacji, odłączeniu akumulatora lub montażu modułu. Te informacje decydują, które pomiary mają sens jako pierwsze.

• kontrola akumulatora, bezpieczników, mas i złączy radia,
• sprawdzenie śladów wilgoci, zalania, korozji i przeróbek instalacji,
• odczyt błędów sterowników infotainment, bramki CAN, wzmacniacza i wyświetlacza,
• weryfikacja komunikacji CAN, LIN lub MOST,
• pomiar zasilania stałego, zasilania po zapłonie i poboru prądu,
• test ekranu, podświetlenia, taśmy, przewodu LVDS i sygnału wideo,
• diagnostyka stołowa jednostki głównej oraz płyty elektroniki.

Gdy auto ma magistralę MOST, trzeba sprawdzić całą pętlę światłowodową. Uszkodzony wzmacniacz, tuner, Bluetooth lub nawigacja mogą zatrzymać komunikację systemu. Wtedy radio wygląda na martwe, choć przyczyna leży w innym module.

Test na stole serwisowym pozwala oddzielić usterkę radia od problemu instalacji pojazdu. Moduł uruchamia się na zasilaczu laboratoryjnym i obserwuje pobór prądu. Sprawdza się przetwornice, stabilizatory, pamięć eMMC lub NAND, temperaturę układów oraz komunikację serwisową. Po naprawie potrzebny jest test obrazu, dźwięku, kamery, Bluetooth, GPS, sterowania z kierownicy i usypiania modułu.

Jakie części i narzędzia są niezbędne do naprawy radia OEM

Do naprawy radia OEM potrzebne są narzędzia pomiarowe, sprzęt lutowniczy, programatory oraz dostęp do właściwej diagnostyki pojazdu. Sam multimetr nie wystarcza, jeśli usterka dotyczy komunikacji, pamięci albo oprogramowania. W praktyce potrzebna jest też dokumentacja pinów, bo błędne podanie zasilania może pogłębić uszkodzenie.

• tester diagnostyczny do odczytu błędów i kodowania,
• multimetr oraz zasilacz laboratoryjny z kontrolą poboru prądu,
• oscyloskop i interfejsy CAN, LIN lub MOST,
• programator pamięci do eMMC, NAND lub innych układów flash,
• stacja lutownicza, hot-air, mikroskop i narzędzia do pracy z SMD,
• narzędzia do aktualizacji firmware oraz konfiguracji modułu.

Części dobiera się dopiero po diagnozie, a nie według samego objawu czarnego ekranu. Wymieniane bywają stabilizatory, przetwornice, bezpieczniki SMD, kondensatory, taśmy, złącza, matryce i elementy podświetlenia. Przy uszkodzeniach systemowych naprawa może obejmować pamięć eMMC lub NAND, przywrócenie firmware albo programowanie danych.

Największym błędem jest wymiana ekranu bez sprawdzenia zasilania, komunikacji i sygnału obrazu. Jeśli moduł był zalany, najpierw usuwa się korozję i sprawdza zwarcia. Dopiero potem można bezpiecznie podać zasilanie i ocenić start układów. Przy rozległej korozji, uszkodzonym PCB lub niedostępnym procesorze rozsądniejsza może być wymiana modułu z adaptacją.

Kiedy warto naprawić, a kiedy wymienić radio samochodowe OEM

Naprawa ma sens, gdy diagnoza wskazuje na uszkodzenie elementu wymiennego albo danych, a moduł da się poprawnie uruchomić i przetestować. Dotyczy to typowo zasilaczy, przetwornic, bezpieczników SMD, kondensatorów, taśm, złączy, matrycy, podświetlenia oraz pamięci eMMC lub NAND. W takich przypadkach naprawa komponentowa pozwala zachować zgodność modułu z autem, jego kodowanie i konfigurację wyposażenia.

• naprawa — gdy uszkodzenie jest lokalne i możliwe do potwierdzenia pomiarami,
• naprawa — gdy problem dotyczy firmware, pamięci, złącza, taśmy lub zasilania,
• wymiana — gdy płyta jest mocno skorodowana albo uszkodzona po zalaniu,
• wymiana — gdy procesor lub układ graficzny jest niedostępny,
• wymiana — gdy wcześniejsze naprawy zniszczyły PCB,
• wymiana z adaptacją — gdy koszt części przekracza sens naprawy.

Używane radio OEM nie jest prostym zamiennikiem, jeśli wymaga zgodnego numeru części, kodowania, adaptacji VIN i konfiguracji wyposażenia. Po wymianie często trzeba ustawić typ audio, kamerę cofania, region nawigacji, wzmacniacz i komunikację z autem. Bez tego sprawny moduł może nadal pokazywać czarny ekran, nie mieć dźwięku albo zgłaszać błędy komunikacji.

Jakie są koszty i gwarancje związane z naprawą radia OEM

Koszt naprawy radia OEM wynika głównie z zakresu diagnostyki, uszkodzonych części, programowania i późniejszej adaptacji w samochodzie. Inaczej wycenia się wymianę taśmy lub stabilizatora, a inaczej naprawę pamięci eMMC, firmware albo płyty po zalaniu. Dlatego wiarygodna wycena powinna pojawić się po pomiarach, odczycie błędów i ocenie modułu na stole serwisowym.

Na koszt wpływa też to, czy problem kończy się na samym radiu, czy obejmuje ekran, wzmacniacz, pętlę MOST lub kodowanie w pojeździe. Jeżeli po naprawie trzeba uruchomić kamerę, audio, sterowanie z kierownicy i nawigację, czas usługi rośnie. Najtańsza decyzja na początku nie zawsze jest najtańsza końcowo, jeśli pomija adaptację i test systemu w aucie.

Gwarancję należy rozumieć przez zakres wykonanej pracy i potwierdzony efekt końcowy. Po naprawie powinno się sprawdzić start na zimno i po nagrzaniu, obraz, dotyk, dźwięk, Bluetooth, GPS, kamerę cofania, wzmacniacz oraz usypianie modułu. Jeżeli wymieniany jest moduł, istotne jest także poprawne kodowanie i brak aktywnych błędów krytycznych po montażu.

Praktyczne wskazówki dla właścicieli samochodów z czarnym ekranem w radiu

Najpierw ustal dokładny przebieg objawu, bo od tego zależy sensowna kolejność sprawdzania. Zanotuj, czy ekran jest całkowicie czarny, czy ma podświetlenie, czy działa dźwięk i przyciski. Ważne jest też, czy pojawia się logo startowe, restartowanie, reakcja na kamerę cofania albo problem po nagrzaniu. Taki opis skraca diagnostykę i ogranicza ryzyko wymiany sprawnych części.

• czarny ekran, ale radio gra — sprawdź jasność, tryb nocny, podświetlenie i tor obrazu,
• czarny ekran bez dźwięku — zacznij od bezpieczników, masy, zasilania i komunikacji CAN,
• zawieszanie na logo — podejrzewaj firmware, pamięć eMMC/NAND albo problem z zasilaniem płyty,
• usterka po wymianie akumulatora — sprawdź błędy niskiego napięcia, blokadę kodu i ochronę komponentu,
• usterka po montażu używanego modułu — zweryfikuj numer części, typ ekranu, region i kodowanie,
• brak dźwięku przy działającym ekranie — uwzględnij wzmacniacz, MOST/CAN i konfigurację audio,
• radio po zalaniu — nie uruchamiaj go wielokrotnie przed czyszczeniem i pomiarami zwarć.

Najczęstszy błąd właściciela to kupienie używanego radia przed sprawdzeniem, czy problem leży w module, aucie, ekranie czy kodowaniu. Fabryczne radio OEM zwykle jest powiązane z VIN, wyposażeniem i zabezpieczeniami producenta. Nawet sprawna jednostka może nie uruchomić obrazu, dźwięku albo kamery bez adaptacji. Przed zakupem trzeba potwierdzić zgodność generacji systemu, typu wyświetlacza, wzmacniacza i konfiguracji pojazdu.

Jeżeli radio było zalane, ma ślady korozji albo działa tylko okresowo, nie warto wykonywać kolejnych prób „na wyczucie”. Podanie zasilania na moduł ze zwarciem może powiększyć uszkodzenia płyty. Rozsądna ścieżka to diagnostyka w aucie, test stołowy i dopiero potem decyzja o naprawie, kodowaniu lub wymianie. Po zakończeniu pracy sprawdź obraz, dotyk, dźwięk, Bluetooth, GPS, kamerę cofania, sterowanie z kierownicy i usypianie modułu.

Artykuł Czarny ekran w radiu samochodowym OEM – najczęstsze przyczyny i możliwe rozwiązania pochodzi z serwisu OEMatic.

Jakie są objawy uszkodzenia elektroniki OEM i jak je rozpoznać

Uszkodzenie elektroniki OEM najczęściej widać po problemach z uruchamianiem, dźwiękiem, komunikacją, blokadą zabezpieczeń lub stabilnością pracy modułu. Radio może zawieszać się na logo, nawigacja może nie ładować mapy, a wzmacniacz może tracić kanały albo wyłączać się pod obciążeniem. Istotny jest moment wystąpienia objawu, ponieważ awaria po zalaniu, aktualizacji lub wymianie akumulatora kieruje diagnostykę w inną stronę.

• brak uruchamiania lub ciągłe restartowanie,
• brak dźwięku, trzaski albo zanik wybranych kanałów,
• rozładowywanie akumulatora przez moduł,
• komunikat o zabezpieczeniu, kodzie lub niedopasowaniu do auta,
• zawieszenie na logo, brak mapy albo błąd po aktualizacji,
• brak GPS, Bluetooth, USB, reakcji ekranu lub przycisków,
• brak komunikacji diagnostycznej z radiem, nawigacją albo wzmacniaczem.

Ten sam objaw nie zawsze oznacza uszkodzony moduł. Brak dźwięku może wynikać z końcówki mocy, ale także ze zwarcia przewodów głośnikowych. Brak startu może oznaczać uszkodzenie zasilania, lecz przyczyną bywa też słaba masa, przepalony bezpiecznik albo problem z magistralą.

Najczęstszy błąd to wielokrotne podłączanie modułu, który grzeje się, przepala bezpiecznik albo pachnie spalenizną. Takie próby mogą powiększyć uszkodzenie sekcji zasilania lub płyty. Przed dalszym uruchamianiem lepiej spisać objawy, numer części, model auta i okoliczności awarii.

Regeneracja zamiast wymiany całej jednostki: kluczowe korzyści

Regeneracja ma sens wtedy, gdy oryginalny moduł można naprawić bez utraty fabrycznej integracji z samochodem. Oryginalne radio, nawigacja lub wzmacniacz często współpracują z wyświetlaczem, kierownicą, kamerą, czujnikami parkowania i siecią pojazdu. Przypadkowa wymiana może wymagać kodowania, adaptacji, odblokowania albo dopisania do auta.

Największą praktyczną korzyścią jest zachowanie konfiguracji, której zamienny moduł może nie obsłużyć poprawnie. Dotyczy to numeru VIN, danych zabezpieczeń, regionu, ustawień wyposażenia oraz komunikacji CAN, MOST lub LIN. Naprawiony moduł OEM powinien wrócić do auta jako element tego samego systemu, a nie jako obcy podzespół wymagający obejść.

Regeneracja nie jest jednak wyborem automatycznym. Jeżeli płyta jest rozlegle zalana, zwęglona albo ma uszkodzone krytyczne dane zabezpieczeń, wymiana może być rozsądniejsza. Decyzję podejmuje się po ocenie płyty, dostępności części, możliwości zabezpieczenia pamięci i ryzyka ponownej awarii.

Proces naprawy elektroniki OEM: krok po kroku

Proces naprawy zaczyna się od kwalifikacji usterki, czyli zebrania objawów, danych auta, numerów części i historii awarii. Serwis pyta, czy problem pojawił się po zalaniu, rozładowaniu akumulatora, aktualizacji, wymianie modułu albo zwarciu głośnika. Te informacje zawężają diagnostykę i ograniczają ryzyko naprawiania niewłaściwego miejsca. Bez nich brak dźwięku, restartowanie lub blokada kodem mogą zostać błędnie odczytane.

• przyjęcie objawów, modelu pojazdu i numerów części,
• weryfikacja zasilania, masy, bezpieczników i poboru prądu,
• sprawdzenie komunikacji, błędów, wybudzania i uśpienia modułu,
• ocena płyty pod kątem korozji, przegrzania i uszkodzonych złączy,
• zabezpieczenie EEPROM, flash lub konfiguracji, jeśli moduł zawiera ważne dane,
• naprawa konkretnej sekcji, na przykład zasilania, audio, pamięci lub połączeń,
• test funkcjonalny modułu przed zwrotem do montażu.

Kopia danych przed ingerencją jest kluczowa, gdy moduł zawiera VIN, kodowanie, zabezpieczenia lub konfigurację wyposażenia. Utrata tych danych może zmienić prostą naprawę w problem z dopisaniem urządzenia do auta. Dotyczy to szczególnie radia, nawigacji i modułów, które po wymianie lub aktualizacji wymagają odblokowania. Dlatego programowanie pamięci wykonuje się dopiero po ocenie, co trzeba zachować.

Po naprawie nie wystarcza informacja, że urządzenie „wstało” na stole. Moduł powinien przejść test startu, poboru prądu, stabilności termicznej, dźwięku i reakcji na cykle zapłonu. W zależności od typu sprawdza się też GPS, Bluetooth, USB, ekran, przyciski oraz komunikację CAN, MOST lub LIN. Wynikiem serwisu powinien być moduł, opis przyczyny, zakres prac i zalecenia montażowe.

Narzędzia i technologie stosowane w naprawie elektroniki samochodowej

W naprawie elektroniki OEM stosuje się narzędzia, które pozwalają kontrolować zasilanie, komunikację, pamięć, temperaturę i obciążenie modułu. Zasilacz laboratoryjny umożliwia uruchomienie urządzenia z ograniczeniem prądu, więc chroni płytę przy zwarciu. Multimetr i oscyloskop pomagają sprawdzić napięcia, masy, przetwornice, stabilizatory oraz sygnały sterujące. Kamera termiczna wskazuje elementy, które grzeją się nienaturalnie i mogą obciążać sekcję zasilania.

Diagnostyka komunikacji wymaga testera diagnostycznego oraz interfejsów dopasowanych do magistrali modułu. W praktyce chodzi o sprawdzenie, czy radio, nawigacja albo wzmacniacz jest widoczny w sieci pojazdu. Serwis ocenia też reakcję na zapłon, wybudzanie, uśpienie i statusy zabezpieczeń. Brak komunikacji nie zawsze oznacza martwy moduł, bo przyczyną może być zasilanie, światłowód MOST, masa albo instalacja auta.

Programator pamięci jest potrzebny przy pracy z EEPROM, flash, wsadem systemowym lub danymi odblokowania. Stacja lutownicza służy do naprawy złączy, stabilizatorów, przetwornic, końcówek mocy, gniazd oraz uszkodzonych elementów SMD. Obciążenia audio pozwalają sprawdzić wzmacniacz bez ryzykowania kolejnego uszkodzenia głośników w samochodzie. Takie testy są ważne, gdy moduł wcześniej tracił kanały, trzaskał albo wyłączał się przy większej głośności.

OEM vs aftermarket: co wybrać przy naprawie modułów samochodowych

Moduł OEM warto naprawiać wtedy, gdy odpowiada za fabryczną integrację z autem i obsługuje funkcje zależne od sieci pojazdu. Dotyczy to radia, nawigacji, wzmacniacza, panelu multimedialnego oraz modułów audio. Taki element współpracuje z wyświetlaczem, sterowaniem z kierownicy, kamerą, czujnikami parkowania, anteną GPS i komunikacją CAN, MOST lub LIN.

Aftermarket może być rozsądnym wyborem tylko wtedy, gdy użytkownik akceptuje adaptery, możliwą utratę części funkcji i dodatkowe dopasowanie instalacji. Zamiennik nie zawsze zachowuje logikę pracy fabrycznego systemu. Problem pojawia się szczególnie wtedy, gdy oryginalny moduł pełni więcej ról niż samo odtwarzanie dźwięku.

Najbezpieczniejsza decyzja to najpierw ocenić, czy oryginalny moduł da się naprawić lokalnie, a dopiero potem rozważać rezygnację z OEM. Wymiana na przypadkowy element może oznaczać kodowanie, odblokowanie, dopisanie do auta albo brak zgodności z wyposażeniem. Jeżeli płyta nie jest rozlegle uszkodzona, dane można zabezpieczyć, a części są dostępne, regeneracja zwykle lepiej chroni fabryczną funkcjonalność.

Koszty naprawy elektroniki OEM: co wpływa na wycenę

Na wycenę naprawy elektroniki OEM wpływa przede wszystkim przyczyna usterki, zakres uszkodzeń i możliwość bezpiecznego odtworzenia funkcji modułu. Inaczej kwalifikuje się awarię końcówki mocy, inaczej zalanie płyty, a jeszcze inaczej uszkodzenie pamięci po nieudanej aktualizacji. Serwis musi też ocenić, czy moduł wymaga pracy z danymi zabezpieczeń, kodowaniem VIN albo konfiguracją wyposażenia.

• rozległość zalania, korozji lub przepalenia płyty,
• dostępność uszkodzonych podzespołów i złączy,
• stan pamięci EEPROM, flash lub danych konfiguracyjnych,
• konieczność naprawy zasilania, toru audio, komunikacji lub mechaniki,
• czas potrzebny na diagnostykę stołową i testy obciążeniowe,
• ryzyko ponownej awarii, jeśli przyczyna leży w instalacji auta.

Najtańsza naprawa na papierze nie jest dobrą decyzją, jeśli nie obejmuje usunięcia przyczyny i testu po obciążeniu. Wzmacniacz z naprawioną końcówką mocy może wrócić uszkodzony, gdy w aucie nadal jest zwarcie przewodów głośnikowych. Radio lub nawigacja po korekcie danych może znów sprawiać problemy, jeśli montaż odbywa się przy słabym zasilaniu, złej masie albo uszkodzonej antenie.

Wymiana całej jednostki staje się sensowna, gdy naprawa nie daje technicznej przewagi nad innym rozwiązaniem. Dotyczy to zwęglonej lub przepalonej wielowarstwowej płyty, nieodwracalnej utraty danych zabezpieczeń albo braku krytycznych układów. Uczciwa wycena powinna więc zawierać nie tylko cenę pracy, lecz także informację, co zostało sprawdzone i jakie warunki montażu trzeba spełnić.

Jak przygotować moduł do wysyłki do serwisu

Moduł do wysyłki należy przygotować tak, aby serwis dostał urządzenie, komplet objawów i informacje potrzebne do prawidłowej kwalifikacji usterki. Najważniejsze są dane pojazdu, numer części, opis zachowania modułu oraz okoliczności awarii. Bez tych informacji diagnostyka może potrwać dłużej, bo podobne objawy mają różne przyczyny. Brak dźwięku może oznaczać końcówkę mocy, zwarcie głośnika, problem z zasilaniem albo błąd komunikacji.

Przed demontażem warto zanotować każdy komunikat z ekranu i moment, w którym usterka się pojawia. Inaczej diagnozuje się radio zablokowane po wymianie akumulatora, a inaczej nawigację zawieszoną po aktualizacji. Wzmacniacz, który wyłącza się przy większej głośności, wymaga także kontroli instalacji głośnikowej. Jeżeli moduł grzeje się, pachnie spalenizną lub przepala bezpiecznik, nie należy go ponownie podłączać.

• model samochodu i rok produkcji,
• numer części z etykiety modułu,
• opis objawów i częstotliwość występowania,
• informacja o zalaniu, zwarciu, rozładowaniu akumulatora lub aktualizacji,
• komunikaty o kodzie, zabezpieczeniu, błędzie mapy lub braku komunikacji,
• historia wcześniejszych napraw, prób odblokowania albo wymiany modułu.

Przy pakowaniu trzeba chronić złącza, panel, ekran, gniazda antenowe i elementy mechaniczne przed naciskiem. Moduł powinien być unieruchomiony w opakowaniu, bo uszkodzone złącze może skomplikować naprawę niezwiązaną z pierwotną awarią. Do przesyłki nie trzeba dodawać przypadkowych adapterów, jeśli nie są potrzebne do uruchomienia urządzenia. Jeżeli przyczyną mogła być wilgoć, zwarcie głośnika, słaba masa lub przerwany światłowód, trzeba przekazać tę informację serwisowi.

Artykuł Jak rozumieć regenerację elektroniki OEM, gdy serwis nie wymienia całej jednostki? pochodzi z serwisu OEMatic.

Dlaczego doświadczenie w pamięciach Flash, eMMC i JTAG jest kluczowe dla nowoczesnych systemów?

Doświadczenie jest kluczowe, ponieważ pamięci przechowują elementy decydujące o starcie, konfiguracji i zgodności modułu z samochodem. W pamięci Flash lub eMMC może znajdować się firmware, bootloader, system operacyjny, mapy, języki oraz ustawienia regionu. W EEPROM albo w obszarze danych procesora mogą być zapisane VIN, kod radia, konfiguracja wyposażenia i status blokady.

W praktyce oznacza to, że czarny ekran, pętla restartów lub zawieszenie na logo nie musi wynikać z jednej uszkodzonej części. Typowa diagnostyka obejmuje zasilanie, reset, zegary, komunikację procesora oraz odczyt pamięci systemowej. Jeśli urządzenie nie komunikuje się po OBD, dostęp przez JTAG, ISP, UART serwisowy lub punkty testowe może być jedyną drogą do oceny stanu danych.

JTAG i ISP są szczególnie ważne wtedy, gdy moduł nie startuje, ale dane nadal można zabezpieczyć przed dalszym uszkodzeniem. Pozwalają pracować z układem bez pełnego uruchamiania systemu, o ile stan elektroniki na to pozwala. To ma znaczenie po przerwanej aktualizacji, błędnym firmware, uszkodzonej strukturze partycji lub problemach z eMMC/NAND.

Doświadczenie w pracy z pamięciami zmniejsza ryzyko trwałego uszkodzenia danych

Zmniejsza ryzyko, ponieważ pierwszym krokiem powinna być kopia zawartości, a nie przypadkowe kasowanie lub programowanie. Odczyt EEPROM, Flash, NAND albo eMMC wykonuje się programatorem, przez ISP/JTAG lub po demontażu układu. Metoda zależy od stanu urządzenia, typu pamięci, procesora i dostępnych linii serwisowych.

Największe szkody powstają wtedy, gdy naprawa zaczyna się od wgrania niepewnego wsadu. Taki błąd może usunąć kod, zmienić VIN, skasować konfigurację audio albo wywołać brak komunikacji z pojazdem. Poprawna naprawa danych polega na analizie wsadu, a nie na mechanicznym zastąpieniu go przypadkowym plikiem.

• przed kasowaniem pamięci należy wykonać odczyt i archiwizację,
• po zalaniu najpierw trzeba ustabilizować elektronikę i sprawdzić zwarcia,
• po przerwanej aktualizacji trzeba zachować informację o użytej wersji firmware,
• przy blokadzie radia analizuje się kod, VIN i konfigurację,
• przy błędach eMMC/NAND ocenia się, czy nośnik nadaje się do dalszej pracy.

Doświadczony serwis rozdziela dwie decyzje: czy uszkodzone są dane, czy najpierw trzeba naprawić hardware. Jeśli zasilanie i procesor są stabilne, można pracować nad bootloaderem, firmware lub konfiguracją. Jeśli występują zwarcia, uszkodzone przetwornice albo problemy po zalaniu, odczyt pamięci bez przygotowania może pogorszyć sytuację.

Jakie są typowe objawy problemów z pamięciami i jak je diagnozować

Typowe objawy problemów z pamięciami to zawieszenie na logo, pętla restartów, czarny ekran, wolny start, utrata map lub blokada po montażu. Diagnoza nie polega wtedy na zgadywaniu, czy winna jest eMMC, Flash, procesor czy zasilanie. Najpierw sprawdza się zasilanie, reset, zegary i komunikację procesora, a dopiero potem ocenia odczyt pamięci i strukturę danych.

• czarny ekran lub brak reakcji — pomiary zasilania, resetu, zegarów i poboru prądu,
• zawieszenie na logo — sprawdzenie bootloadera, firmware, partycji i błędów odczytu,
• restarty podczas pracy — ocena eMMC/NAND, systemu plików, temperatury i stabilności zasilania,
• brak map lub wolny start — kontrola integralności nośnika i danych systemowych,
• komunikat o kodzie lub blokadzie — analiza VIN, kodu, konfiguracji i statusu zabezpieczeń,
• brak komunikacji CAN/MOST — diagnostyka na stole, JTAG/ISP, transceivery i zasilanie logiki.

Brak komunikacji po CAN lub MOST nie oznacza, że moduł jest nienaprawialny. Może nie uruchamiać systemu, ale nadal pozwalać na diagnostykę na stole albo dostęp przez punkty serwisowe. Po zalaniu, przepięciu lub odwrotnej polaryzacji najpierw stabilizuje się elektronikę, ponieważ niestabilne zasilanie potrafi uszkodzić dane podczas odczytu. Jeśli urządzenie było po nieudanej aktualizacji, wersja użytych plików pomaga ocenić bootloader i zgodność struktury partycji.

Etapy procesu naprawy nowoczesnych urządzeń audio i nawigacji

Proces naprawy zaczyna się od identyfikacji urządzenia i zabezpieczenia danych, zanim serwis zapisze cokolwiek w pamięci. Przy przyjęciu liczą się objawy, numer części, historia aktualizacji oraz informacja o zalaniu lub przepięciu. Te dane skracają diagnostykę, bo kierują uwagę na właściwy interfejs, typ pamięci i zależności z pojazdem.

• przyjęcie urządzenia: objawy, numer części, historia aktualizacji i informacja o zalaniu,
• identyfikacja platformy: procesor, pamięć, firmware, interfejsy i zależności z pojazdem,
• diagnostyka zasilania: przetwornice, stabilizatory, zwarcia, reset i sygnały enable,
• diagnostyka komunikacji: CAN, LIN, MOST, Ethernet, UART lub linie serwisowe,
• zabezpieczenie danych: odczyt EEPROM, Flash, NAND lub eMMC właściwą metodą,
• analiza wsadu: VIN, kod, partycje, sumy kontrolne i powtarzalne błędy odczytu,
• test końcowy: start systemu, dźwięk, tuner, ekran, kamera i komunikaty błędów.

Dopiero po analizie wsadu zapada decyzja, czy naprawiać dane, czy najpierw usuwać usterkę sprzętową. Jeśli zasilanie i procesor są stabilne, sens ma korekta firmware, konfiguracji lub bootloadera. Jeśli są zwarcia, uszkodzone przetwornice albo ślady zalania, priorytetem jest elektronika. Dobry koniec naprawy to stabilny start, poprawny dźwięk, komunikacja z autem i zachowana konfiguracja klienta.

Decyzja: naprawa danych czy wymiana komponentów

Decyzję podejmuje się po ustaleniu, czy moduł ma stabilne zasilanie i procesor, czy problem leży w pamięci lub konfiguracji. Jeśli przetwornice, reset i linie enable pracują poprawnie, logicznym krokiem jest analiza firmware, bootloadera, partycji i danych konfiguracyjnych. Jeśli występuje zwarcie, ślady zalania albo uszkodzone zasilanie logiki, najpierw naprawia się elektronikę.

Nie wymienia się pamięci tylko dlatego, że urządzenie zawiesza się na logo. Taki objaw może wynikać z uszkodzonego wsadu, błędnej aktualizacji, niestabilnego zasilania albo zużytego eMMC/NAND. Programowanie starej pamięci ma sens, gdy nośnik odczytuje się stabilnie, a uszkodzone są dane. Wymiana jest zasadna, gdy pojawiają się powtarzalne błędy odczytu, niestabilność pamięci lub uszkodzone bloki.

• stabilne zasilanie i poprawny start procesora — priorytetem jest analiza danych,
• zwarcia, korozja lub uszkodzone przetwornice — najpierw naprawa hardware,
• błędy odczytu eMMC/NAND — rozważa się klonowanie lub wymianę pamięci,
• przerwany zapis aktualizacji — sprawdza się bootloader, firmware i strukturę partycji,
• blokada po montażu w innym aucie — analizuje się VIN, kod i konfigurację,
• brak dźwięku po naprawie — kontroluje się DSP, mute, konfigurację wzmacniacza i komunikację.

Podobna decyzja dotyczy wyboru między naprawą oryginalnego modułu a montażem używanego. Naprawa zwykle pozwala zachować fabryczne kodowanie i dopasowanie do instalacji auta. Moduł używany może wymagać adaptacji VIN, przeniesienia danych oraz kodowania wyposażenia. Bez tego radio, nawigacja albo wzmacniacz mogą uruchomić się, ale działać z brakującymi funkcjami.

Jakie narzędzia i umiejętności są niezbędne do skutecznej naprawy

Skuteczna naprawa wymaga narzędzi do elektroniki, dostępu do pamięci i diagnostyki komunikacji pojazdu. Sam programator nie wystarcza, jeśli serwis nie potrafi ocenić zasilania, resetu, magistrali i stanu procesora. Równie niewystarczająca jest sama lutownica, gdy problem dotyczy bootloadera, konfiguracji albo danych zabezpieczeń.

• programatory EEPROM, Flash, NAND i eMMC,
• adaptery eMMC, ISP oraz dostęp JTAG,
• zasilacz laboratoryjny z kontrolą poboru prądu,
• oscyloskop do resetu, zegarów i linii komunikacyjnych,
• mikroskop do inspekcji po zalaniu i napraw lutowniczych,
• stacja hot-air lub BGA do pracy z układami pamięci,
• diagnostyka CAN, LIN, MOST, Ethernet i UART.

Najważniejszą umiejętnością jest bezpieczny odczyt danych przed jakimkolwiek zapisem. Trzeba dobrać metodę do stanu urządzenia, typu pamięci i dostępnych punktów testowych. Czasem wystarczy ISP lub JTAG, a czasem konieczny jest demontaż układu. Nie każdy procesor pozwala na pełny odczyt bezpośredni, więc procedura musi być dobrana ostrożnie.

Po odczycie potrzebna jest analiza wsadu, a nie tylko porównanie rozmiaru pliku. Sprawdza się VIN, kod, status blokady, konfigurację, sumy kontrolne, partycje i powtarzalne błędy odczytu. Dopiero potem można odbudować bootloader, przeprogramować Flash, sklonować eMMC albo skorygować konfigurację. Końcowy test musi potwierdzić start systemu, dźwięk, komunikację z pojazdem i brak błędów funkcjonalnych.

Praktyczne wskazówki dla właścicieli pojazdów i warsztatów

Najbezpieczniejsze działanie to przerwać przypadkowe próby uruchamiania, aktualizacji i kodowania, gdy urządzenie zachowuje się niestabilnie. Każda kolejna próba zapisu może zmienić zawartość pamięci lub utrudnić odzyskanie konfiguracji. Dotyczy to szczególnie radia po przerwanej aktualizacji, nawigacji zawieszonej na logo oraz modułu po zalaniu.

Przed naprawą najcenniejsza jest oryginalna zawartość pamięci, bo zawiera dane dopasowane do konkretnego auta. Warsztat powinien przekazać serwisowi numer części, objawy, historię aktualizacji i informację o wcześniejszych naprawach. Właściciel powinien zachować nośniki z aktualizacją, jeśli problem wystąpił podczas programowania.

• nie wykonywać wielu aktualizacji jedna po drugiej, gdy system nie startuje poprawnie,
• nie podłączać wielokrotnie zalanego modułu do zasilania,
• nie kasować pamięci w celu „uniwersalnego odblokowania” radia,
• nie zakładać, że brak dźwięku zawsze oznacza uszkodzoną końcówkę mocy,
• nie montować używanego modułu bez sprawdzenia VIN, konfiguracji i zgodności z pojazdem,
• nie programować wsadu z niepewnego źródła bez analizy zgodności.

Po naprawie trzeba ocenić nie tylko sam start urządzenia, lecz także funkcje zależne od auta. Liczy się dźwięk, tuner, Bluetooth, USB, ekran, dotyk, kamera cofania i sterowanie z kierownicy. Dobry wynik oznacza stabilną pracę oraz brak błędów komunikacji po montażu.

Artykuł Dlaczego doświadczenie w pamięciach Flash, eMMC i JTAG ma znaczenie przy nowoczesnych systemach? pochodzi z serwisu OEMatic.
