Mercedes COMAND NTG2: ekran i kierownica działają, ale przyciski radia nie. Jak sprawdzić, czy winny jest MOST?

Najważniejsza informacja: COMAND pokazuje normalne menu, odtwarza dźwięk i reaguje na zmianę głośności, stacji lub utworu z kierownicy, ale nie reaguje na przyciski własnego panelu? Nie wysyłaj go od razu do regeneracji. Ten układ objawów jest mocnym tropem prowadzącym poza jednostkę. Najpierw trzeba to potwierdzić testem światłowodowej sieci MOST.

Najpierw uporządkujmy nazwy: radio, nawigacja, COMAND i NTG2

Właściciel Mercedesa często mówi po prostu „radio” albo „nawigacja”. W tym poradniku chodzi o fabryczny system multimedialny Mercedes-Benz COMAND NTG2.

• COMAND jest nazwą systemu łączącego m.in. radio, nawigację, telefon i obsługę pozostałych urządzeń multimedialnych.
• NTG2 oznacza generację systemu: New Telematics Generation 2.

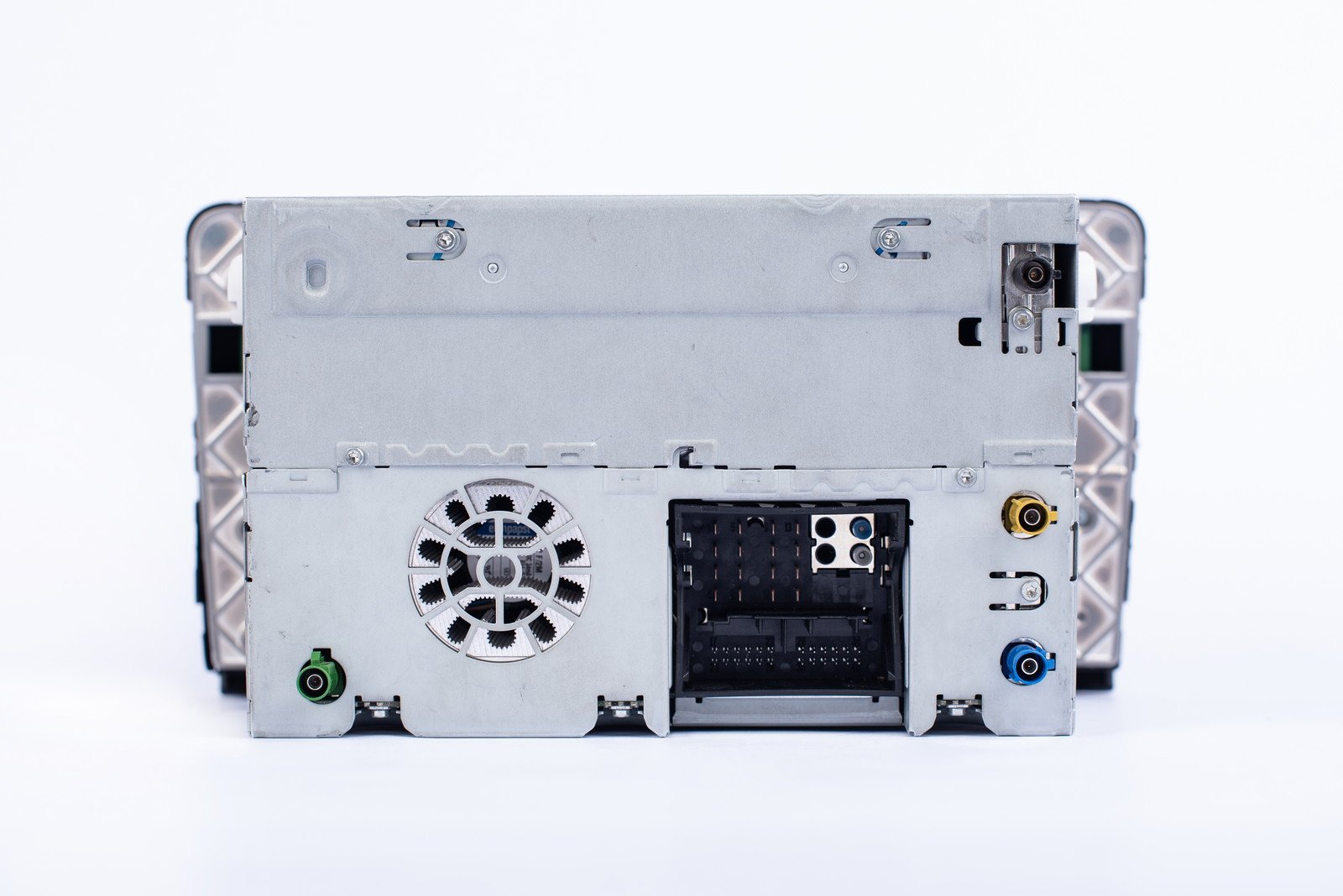

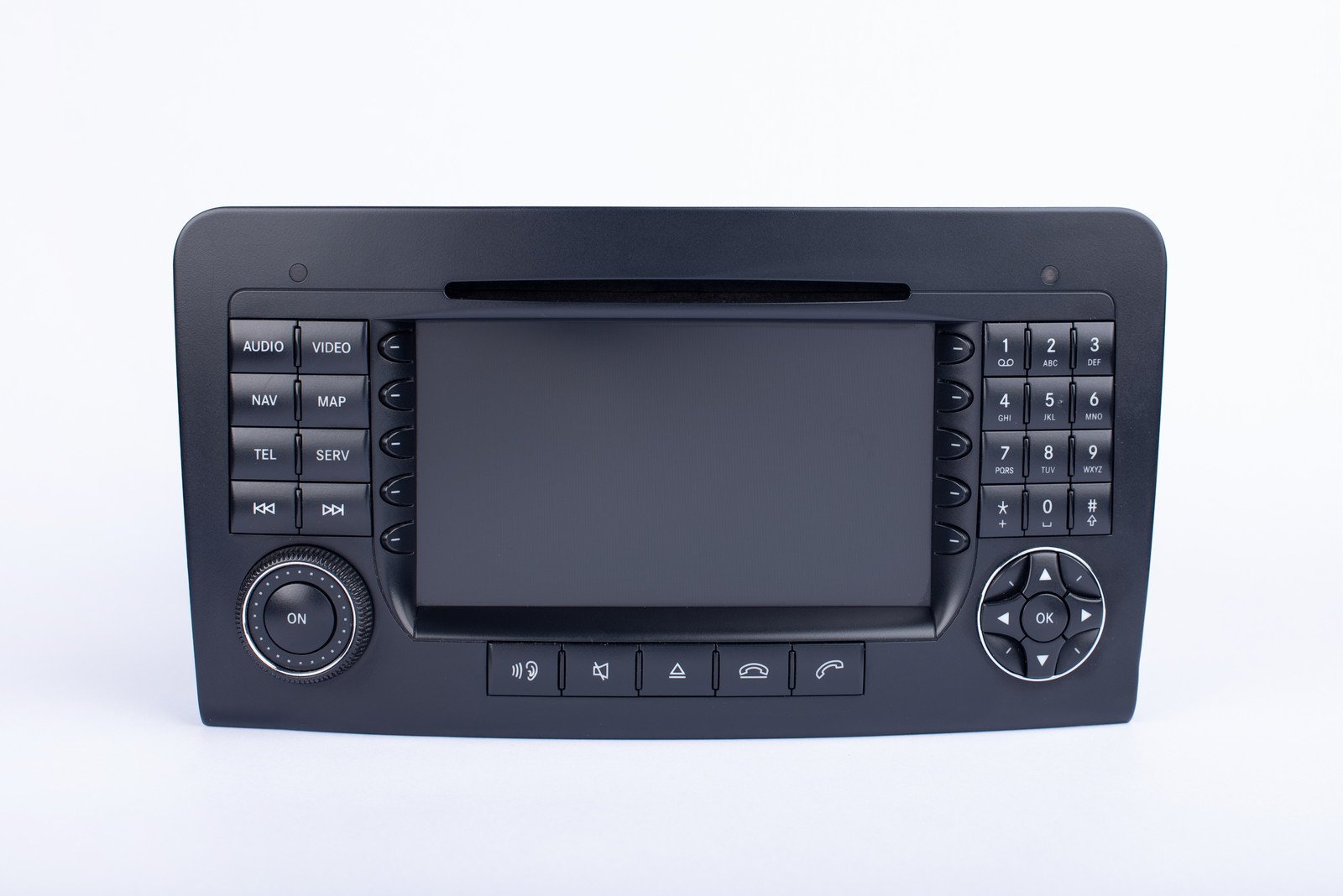

• Panel COMAND-u to przyciski i pokrętła znajdujące się bezpośrednio na urządzeniu.
• MOST to samochodowa sieć multimedialna, przez którą COMAND współpracuje z innymi modułami.

Poradnik dotyczy konkretnego wzorca występującego w samochodach z COMAND NTG2. Nie należy stosować go automatycznie do każdego radia Mercedesa ani do każdego problemu opisanego jako „zawieszanie”.

Najkrótsza odpowiedź

Najważniejszy wzorzec wygląda tak:

normalne menu + działające audio + martwa klawiatura COMAND-u + działające sterowanie z kierownicy

Taki COMAND nie zachowuje się jak jednostka, która zawiesiła się podczas uruchamiania. Nadal generuje obraz, odtwarza wybrane źródło i wykonuje przynajmniej część poleceń dochodzących z samochodu.

W praktyce OEMatic przy dokładnie takim zestawie objawów pierwszym kierunkiem sprawdzenia jest sieć MOST, a szczególnie moduł telefonu. Nie oznacza to jednak, że należy kupować „w ciemno” moduł telefonu na próbę. Najpierw należy:

1. potwierdzić pełny wzorzec objawu;
2. odseparować COMAND od pozostałych urządzeń MOST;
3. sprawdzić, czy jego panel odzyskał obsługę;
4. jeżeli tak — przywrócić system i omijać pojedyncze moduły, zaczynając zwykle od telefonu;
5. przy wskazanym module sprawdzić także zasilanie, masę, złącze i światłowód.

Pętla nie naprawia usterki. Pozwala wykonać kontrolowany eksperyment i odpowiedzieć na pytanie, po której stronie układu znajduje się przyczyna.

Trop a potwierdzenie — ważne rozróżnienie

W tej diagnostyce występują trzy poziomy pewności:

Co zaobserwowano?	Jaki wniosek wynika z tego etapu?	Czego jeszcze nie wiadomo?
Normalne menu, dźwięk i sterowanie z kierownicy, ale martwy panel	COMAND nie jest całkowicie martwy i nie zatrzymał się wyłącznie na ekranie startowym. To mocny trop prowadzący do MOST	Sam objaw nie wyklucza jeszcze wszystkich usterek panelu lub jednostki
Panel zaczyna działać po prawidłowym odseparowaniu reszty MOST przy COMAND-zie	Przyczyna znajduje się poza lokalnie pracującym COMAND-em	Nie wiadomo jeszcze, który moduł albo odcinek instalacji jest winny
Panel wraca po ominięciu jednego konkretnego modułu	Problem jest związany z tym modułem, jego zasilaniem, złączem lub odcinkiem światłowodu	Trzeba ustalić, czy uszkodzona jest elektronika modułu, czy jego warunki pracy

To rozróżnienie chroni przed dwoma błędami: niepotrzebną regeneracją sprawnego COMAND-u oraz pochopnym zakupem modułu telefonu bez sprawdzenia instalacji.

Co możesz sprawdzić sam, a co zlecić elektrykowi?

Bez demontażu możesz samodzielnie

1. Uruchomić system i sprawdzić, czy przechodzi do normalnego menu.
2. Sprawdzić kilka źródeł, np. radio, płytę lub AUX, jeśli są dostępne.
3. Nacisnąć kilka różnych przycisków panelu: Radio, Navi, Telephone, ustawienia i wysuwanie płyty.
4. Zmienić głośność z kierownicy i potwierdzić, że poziom dźwięku naprawdę się zmienił.
5. Spróbować zmienić z kierownicy stację albo utwór.
6. Zapisać, czy objaw zależy od temperatury i po jakim czasie wraca po resecie.
7. Nagrać krótki film pokazujący ekran, próbę użycia panelu oraz działanie kierownicy.

Elektryk powinien wykonać

1. diagnostykę STAR/XENTRY lub DAS przed kasowaniem błędów i rozpinaniem systemu;
2. sprawdzenie zasilania, mas, złączy, światłowodu i śladów wilgoci;
3. prawidłowe odseparowanie COMAND-u od reszty MOST;
4. pojedyncze omijanie kolejnych urządzeń;
5. porównanie wyników wykonywanych zawsze w ten sam sposób;
6. decyzję o naprawie dopiero po wskazaniu rzeczywistego obszaru usterki.

Jeżeli nie wiesz, jak bezpiecznie wymontować jednostkę albo rozpiąć złącze światłowodowe, zakończ samodzielny test na nagraniu objawu i przekaż dalszą instrukcję elektrykowi. Nie trzeba rozbierać urządzenia, aby wykonać test sieci, ale trzeba poprawnie dostać się do jego złącza.

Co to jest MOST?

MOST to skrót od Media Oriented Systems Transport. Jest to sieć przeznaczona do przesyłania danych multimedialnych i poleceń pomiędzy urządzeniami samochodu. W opisywanych Mercedesach NTG2 wykorzystuje światłowód, a urządzenia tworzą zamknięty obieg nazywany pierścieniem.

Najprościej wyobrazić go sobie jako sztafetę. Sygnał przechodzi przez kolejne urządzenia i wraca do punktu początkowego. COMAND nie działa więc w pełnej izolacji. Współpracuje z innymi uczestnikami systemu.

Zależnie od wyposażenia mogą to być:

Urządzenie	Za co odpowiada?	Co może się stać podczas jego ominięcia?	Co obserwujemy w tym teście?
Moduł telefonu	Fabryczna telefonia, zestaw głośnomówiący albo powiązane funkcje	Telefon lub część funkcji Bluetooth przestanie działać	Czy panel COMAND-u odzyska obsługę
Wzmacniacz Harman Kardon/Logic7	Zasilanie i sterowanie dźwiękiem w systemie premium	Dźwięk może całkowicie zniknąć	Panel i lokalne menu, a nie obecność dźwięku
Zmieniarka CD/DVD	Obsługa dodatkowych płyt	Zmieniarka nie będzie dostępna	Czy znika blokowanie panelu
Linguatronic	Fabryczne sterowanie głosowe	Sterowanie głosowe nie będzie dostępne	Czy panel wraca do normalnej pracy
Inny moduł multimedialny	Funkcja zależna od wyposażenia auta	Może zniknąć odpowiadająca mu funkcja	Czy zmienia się charakterystyczny objaw

Pełna lista i kolejność urządzeń zależą od modelu, rocznika, fabrycznego wyposażenia oraz wcześniejszych przeróbek samochodu.

Dlaczego jeden moduł może wpływać na COMAND?

Moduł telefonu nie musi być całkowicie martwy ani fizycznie przerywać światłowodu. Może wykonywać część funkcji, a jednocześnie po pewnym czasie nieprawidłowo uczestniczyć w komunikacji systemu. Właśnie dlatego działająca rozmowa telefoniczna lub Bluetooth nie wykluczają problemu z tym obszarem.

Możliwe są również inne przyczyny związane z tym samym miejscem:

• niestabilne zasilanie modułu;
• słaba masa;
• wilgoć albo korozja w złączu;
• wysunięte lub uszkodzone włókno;
• wcześniejsza przeróbka instalacji;
• usterka okresowa pojawiająca się po nagrzaniu.

Dlatego wynik pętli wskazuje obszar problemu, ale nie zawsze od razu dowodzi uszkodzenia elektroniki modułu.

Dlaczego panel nie działa, ale kierownica działa?

Przyciski panelu COMAND-u i przyciski na kierownicy nie są jednym wspólnym zestawem styków. Polecenia z kierownicy są przekazywane przez elektronikę i sieć sterującą samochodu inaczej niż lokalne naciśnięcie klawisza na froncie urządzenia. Szczegółowa droga komunikacji może różnić się pomiędzy modelami i wersjami wyposażenia, dlatego nie należy rysować jednego identycznego schematu komunikacji dla każdego auta bez dokumentacji konkretnego wariantu.

Najważniejsza jest obserwacja funkcjonalna:

Element	Zachowanie	Znaczenie diagnostyczne

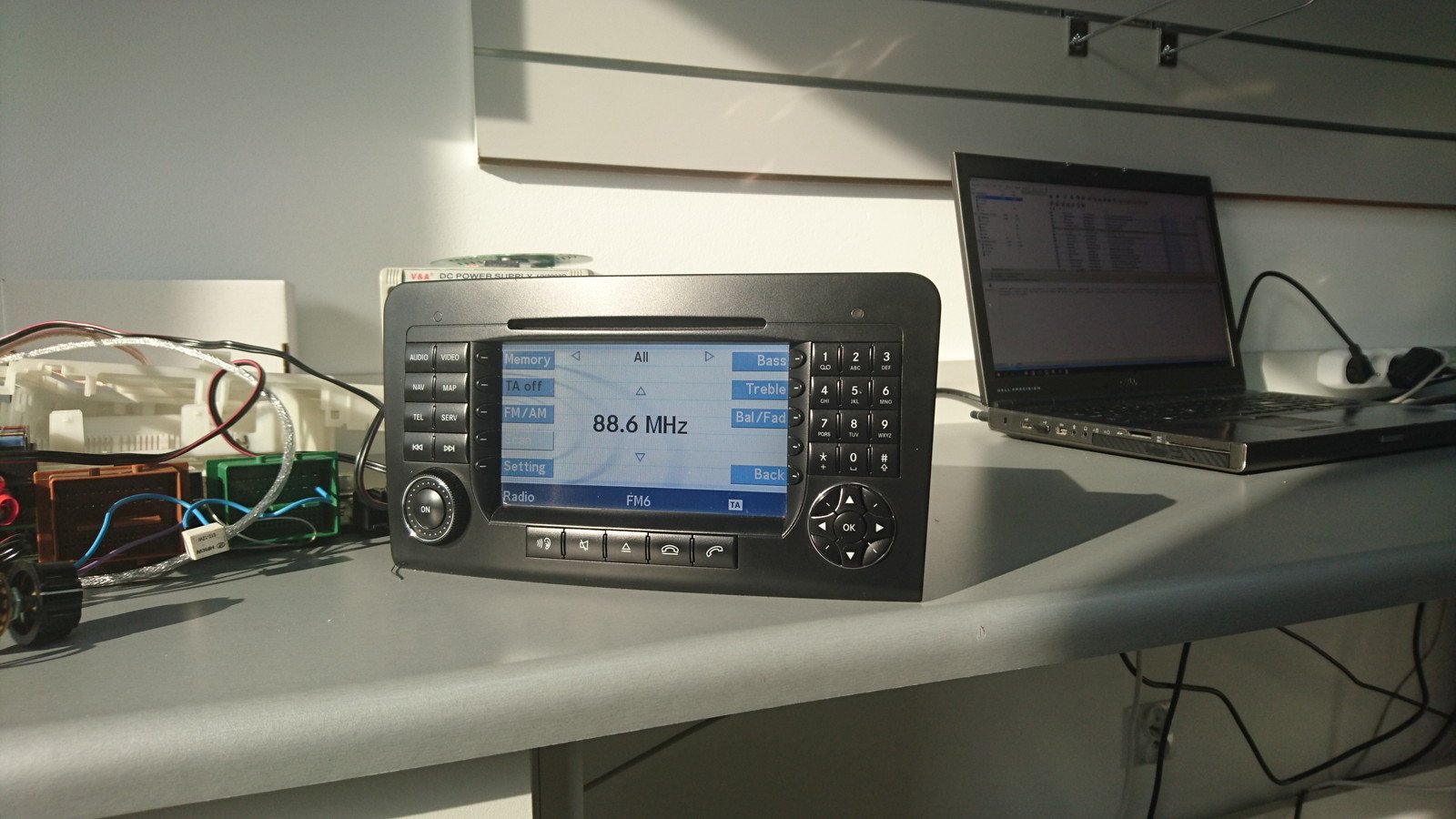

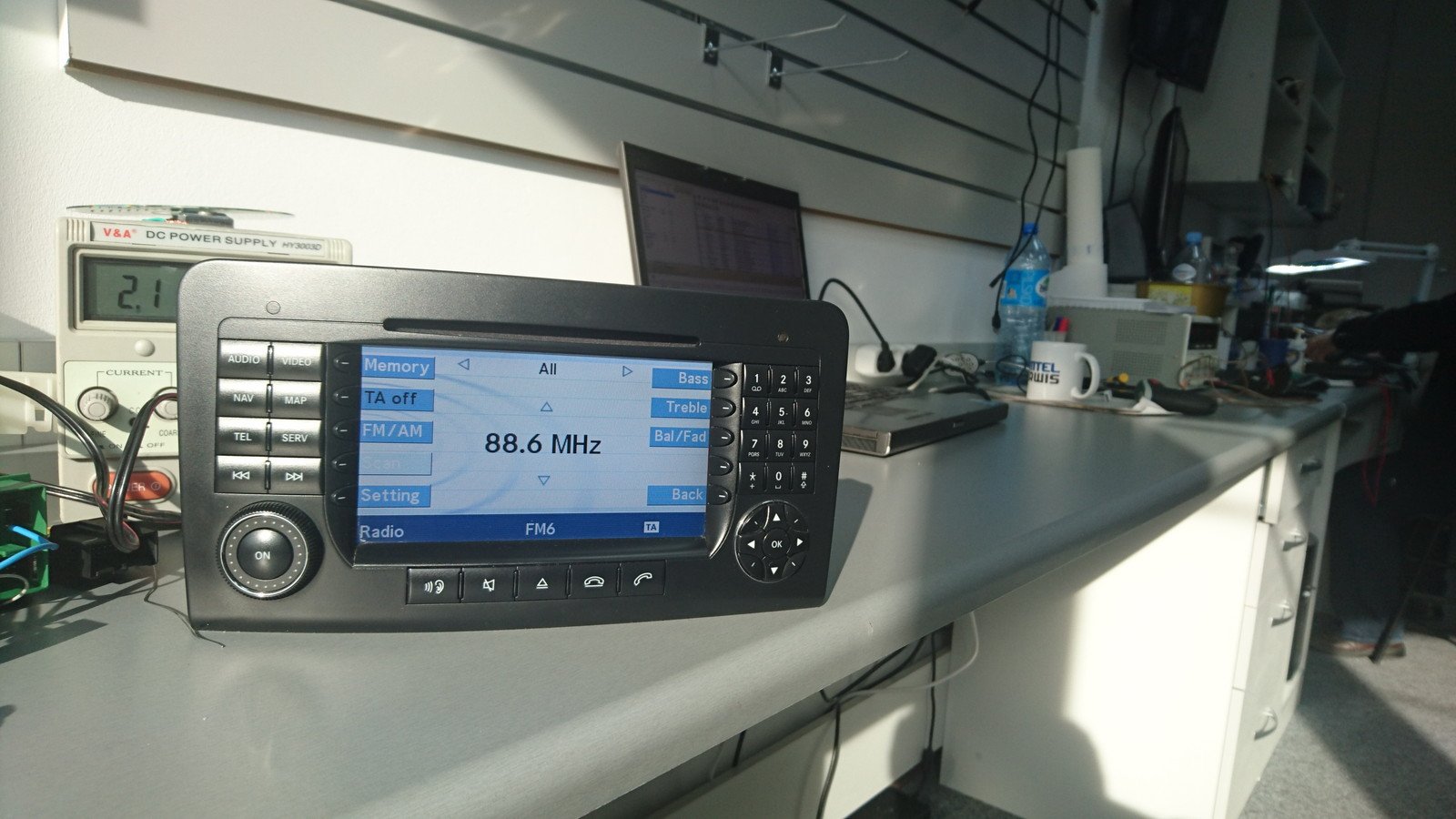

Wyświetlacz	Pokazuje normalne menu	Jednostka przeszła etap uruchamiania i generuje obraz
Odtwarzanie	Radio albo utwór jest odtwarzany	System nadal wykonuje podstawowe funkcje
Kierownica	Naprawdę zmienia głośność, stację lub utwór	COMAND odbiera i wykonuje polecenia pochodzące z samochodu
Panel COMAND-u	Wszystkie albo prawie wszystkie przyciski nie reagują	Nie należy automatycznie uznawać tego za uszkodzenie mechaniczne klawiatury

To nie jest typowe „radio nie żyje”. COMAND nadal wykonuje pracę, lecz jego lokalna obsługa nie działa prawidłowo.

Dlaczego reset pomaga tylko na chwilę?

Wyjęcie bezpiecznika albo odłączenie akumulatora uruchamia ponownie nie tylko COMAND, lecz również urządzenia współpracujące z nim w systemie. Wadliwy moduł może po restarcie przez pewien czas działać prawidłowo, a po nagrzaniu lub ponownym wystąpieniu problemu komunikacyjnego wrócić do niewłaściwego stanu.

Dlatego informacja „po odłączeniu akumulatora radio znowu działa” nie dowodzi, że uszkodzony jest COMAND. Pokazuje jedynie, że ponowne uruchomienie systemu czasowo zmienia zachowanie usterki.

Jeżeli problem występuje okresowo, test pętlą powinien być wykonany wtedy, gdy objaw jest aktywny. W przeciwnym razie chwilowo poprawny system może dać mylący wynik.

Co to jest pętla MOST?

Pętla MOST jest łącznikiem światłowodowym, który spina wejście i wyjście sygnału w miejscu odłączonego urządzenia. Dzięki temu urządzenie można czasowo wyjąć z drogi sygnału, nie pozostawiając otwartego obiegu.

Pętla:

• nie naprawia modułu;
• nie programuje systemu;
• nie kasuje przyczyny;
• pozwala sprawdzić, czy zachowanie systemu zmienia się po ominięciu określonego fragmentu;
• może zostać użyta do pierwszego podziału „COMAND czy reszta MOST”, a później do lokalizowania konkretnego urządzenia.

Potrzebna jest pętla pasująca do zastosowanego złącza optycznego. Nie należy kupować przypadkowej części wyłącznie na podstawie koloru obudowy. Złącza trzeba rozpinać przy wyłączonym zapłonie, bez ciągnięcia za włókno i bez patrzenia bezpośrednio w aktywne zakończenie światłowodu.

Pierwszy test: COMAND czy reszta MOST?

Celem pierwszego testu jest pozostawienie uruchomionego COMAND-u w lokalnie zamkniętym połączeniu optycznym i odłączenie od niego wszystkich urządzeń znajdujących się dalej w MOST.

Uwaga na test odwrotny: nie chodzi o ominięcie COMAND-u w wiązce samochodu. Jeśli radio zostanie wyjęte z drogi sygnału, nie będzie można sprawdzić jego panelu. Pętla ma zostać założona przy jednostce w taki sposób, aby to COMAND pracował bez reszty urządzeń.

Jak wykonać test?

1. Doprowadzić do wystąpienia usterki i nagrać zachowanie systemu przed rozłączeniem.
2. Wyłączyć zapłon i pozwolić urządzeniom przejść w stan spoczynku.
3. Uzyskać dostęp do odpowiedniego złącza optycznego COMAND-u zgodnie z dokumentacją konkretnego modelu.
4. Zachować połączenia potrzebne do uruchomienia jednostki, a tor optyczny zamknąć lokalnie właściwą pętlą.
5. Uruchomić system w tych samych warunkach co wcześniej.
6. Sprawdzić przyciski Radio, Navi, Telephone, ustawienia, oba pokrętła, poruszanie się po menu oraz wysuwanie płyty.
7. Nie oceniać powodzenia testu wyłącznie na podstawie dźwięku.

Dokładny opis, jak to zrobić, znajdziesz w osobnym wpisie: Jak samemu potwierdzić usterkę nawigacji COMAND NTG2 w Mercedesie?.

Czego można się spodziewać?

• zewnętrzny wzmacniacz może zostać odłączony, dlatego może nie być dźwięku;
• telefon, Bluetooth, zmieniarka lub sterowanie głosowe mogą być niedostępne;
• komunikaty o niedostępnych funkcjach są spodziewane;
• kluczowym wynikiem jest zachowanie lokalnego panelu i menu COMAND-u.

Jak odczytać wynik?

Panel zaczął działać: COMAND potrafi obsłużyć własną klawiaturę, gdy nie współpracuje z resztą MOST. Przyczyny należy szukać poza jednostką: w innym module, jego zasilaniu, połączeniu albo odcinku światłowodu.

Panel nadal nie działa: test nie potwierdził problemu w zewnętrznej części MOST. Trzeba sprawdzić, czy pętla została założona prawidłowo, a następnie wrócić do zasilania, komunikacji samochodu, panelu oraz samej jednostki.

Drugi test: który moduł powoduje problem?

Jeżeli pierwszy test przywrócił obsługę panelu, trzeba odtworzyć normalne połączenie przy COMAND-zie, a później omijać pojedyncze urządzenia.

Właściwa kolejność

1. Przywrócić normalne połączenie przy COMAND-zie i sprawdzić, czy usterka wróciła.
2. Zlokalizować moduł telefonu.
3. Odłączyć tylko ten moduł i zamknąć jego miejsce pętlą.
4. Uruchomić system i powtórzyć identyczny test panelu.
5. Jeżeli objaw nie zniknie, przywrócić telefon i sprawdzić następny moduł.
6. Zależnie od wyposażenia przejść do Linguatronic, zmieniarki, wzmacniacza i pozostałych urządzeń.
7. Zmieniać tylko jeden element naraz.

Zapisuj wyniki

Wariant testu	Panel COMAND-u	Kierownica	Dźwięk	Telefon/inne funkcje	Wniosek
Normalne połączenie, objaw aktywny					Stan początkowy
Reszta MOST odseparowana przy COMAND-zie					COMAND czy reszta sieci?
Ominięty moduł telefonu					Czy objaw zniknął?
Ominięty Linguatronic
Ominięta zmieniarka
Ominięty wzmacniacz

Po każdym ominięciu system należy uruchomić podobnie, odczekać podobny czas i sprawdzić te same funkcje. Jeżeli usterka zależy od temperatury, wartość ma porównanie wykonywane w zbliżonych warunkach.

Pełna procedura dla elektryka — siedem punktów

Poniżej znajduje się kompletna procedura, którą właściciel może przekazać elektrykowi. Celowo powtarza i porządkuje wcześniejsze wyjaśnienia w jednym miejscu, aby warsztat nie musiał składać instrukcji z kilku części artykułu. Każdy punkt opisuje, co zrobić, jak to zrobić oraz jak odczytać wynik. Pierwszy test pętlą można rozpocząć bez znajomości każdego modułu, ale pełna lista wyposażenia będzie potrzebna do dalszego lokalizowania usterki.

Punkt 1. Potwierdzić dokładny wzorzec objawu

Jak to zrobić?

Uruchomić COMAND i sprawdzić osobno:

• czy ekran pokazuje normalne menu, a nie tylko logo Mercedes-Benz;
• czy radio albo odtwarzany utwór działa;
• czy nie reagują wszystkie przyciski na froncie, czy tylko pojedyncze;
• czy regulacja głośności z kierownicy rzeczywiście zmienia poziom dźwięku;
• czy z kierownicy można przełączać stacje radiowe lub utwory;
• czy po wyjęciu bezpiecznika albo odłączeniu zasilania poprawa jest tylko chwilowa;
• czy objaw jest zależny od temperatury lub czasu pracy.

Co oznacza wynik?

Normalne menu, działające audio i wykonywanie poleceń z kierownicy pokazują, że COMAND nadal pracuje. Jest to mocny trop prowadzący do MOST, ale jeszcze nie końcowe potwierdzenie. Jeżeli na ekranie pozostaje wyłącznie logo i nie działa również kierownica, występuje inny rodzaj usterki i trzeba brać pod uwagę samą jednostkę.

Punkt 2. Wykonać diagnostykę STAR/XENTRY lub DAS przed rozłączaniem instalacji

Jak to zrobić?

Wykonać szybki test całego samochodu i zachować raport przed kasowaniem błędów oraz przed odłączaniem urządzeń. Sprawdzić COMAND, moduł telefonu, wzmacniacz, zmieniarkę, Linguatronic i pozostałe wykryte elementy multimedialne. Zanotować:

• które moduły odpowiadają;
• z którymi nie ma komunikacji;
• gdzie zapisano błędy MOST, zasilania lub wybudzania;
• czy diagnostyka wskazuje problem komunikacyjny systemu;
• czy błędy są aktualne, zapisane czy okresowe.

Dlaczego przed rozłączaniem?

Odpięcie światłowodu lub urządzenia samo spowoduje nowe błędy komunikacji. Raport wykonany wcześniej pokazuje pierwotny stan auta. Po zakończeniu testów można porównać go z błędami powstałymi podczas kontrolowanego rozpinania.

Co oznacza wynik?

Brak komunikacji z modułem telefonu jest istotnym tropem, ale nie dowodzi jeszcze uszkodzenia jego elektroniki. Powodem może być również brak zasilania, masa, złącze albo światłowód. Tak samo brak zapisanego błędu nie wyklucza usterki okresowej, która nie występowała podczas odczytu.

Punkt 3. Ustalić, jakie moduły faktycznie znajdują się w pierścieniu MOST danego auta

Wyposażenie różni się pomiędzy modelami i wersjami. Nie trzeba jednak znać pełnej listy przed pierwszym podziałem „COMAND czy reszta MOST”.

Najprostsza kolejność:

1. Założyć pętlę przy COMAND-zie i odseparować całą resztę MOST.
2. Jeżeli przyciski zaczną działać, problem znajduje się poza radiem.
3. Przywrócić pierścień i omijać pojedyncze urządzenia — najpierw moduł telefonu.
4. Jeżeli to nie pomoże, sprawdzać Linguatronic, zmieniarkę, wzmacniacz i pozostałe elementy.

Jak ustalić pełną listę wyposażenia?

• Z karty wyposażenia po VIN — pokazuje, z jakimi opcjami samochód wyjechał z fabryki. Należy szukać telefonii, systemu Harman Kardon/Logic7, zmieniarki, Linguatronic i innych funkcji multimedialnych.
• Przez szybki test STAR/XENTRY lub DAS — pokazuje urządzenia odpowiadające w chwili badania oraz zapisane błędy.
• Na podstawie właściwego schematu instalacji — pozwala ustalić fabryczną kolejność oraz lokalizacje dla konkretnego modelu i wyposażenia.
• Fizycznie i testami pętlą — potwierdza stan rzeczywisty: urządzenia usunięte, dołożone, zamienione albo wcześniej ominięte.

Na roboczej liście należy zapisać nazwę urządzenia, jego lokalizację, wynik komunikacji, stan zasilania oraz informację o wcześniejszych naprawach lub modyfikacjach.

Co oznaczają rozbieżności?

• urządzenie obecne w wyposażeniu fabrycznym, ale niewidoczne w diagnostyce, wymaga sprawdzenia zasilania, złączy i światłowodu;
• urządzenie odpowiadające z błędami MOST jest kandydatem do kontrolowanego ominięcia;
• różnica pomiędzy kartą wyposażenia a stanem fizycznym wskazuje wcześniejszą przeróbkę, usunięcie modułu albo pozostawioną pętlę;
• poprawna komunikacja nie wyklucza usterki okresowej — rozstrzygająca jest powtarzalna zmiana zachowania systemu po ominięciu urządzenia.

Punkt 4. Sprawdzić zasilania, masy, złącza, światłowody i ślady wilgoci

Jak to zrobić?

Przed zakupem lub wysłaniem podejrzanego urządzenia sprawdzić:

• właściwe bezpieczniki i napięcia zasilania;
• jakość połączenia masowego podczas rzeczywistej pracy modułu, mierząc spadek napięcia pomiędzy masą przy urządzeniu a ujemnym biegunem akumulatora;
• stan pinów, blokad i obudowy złącza;
• wilgoć, korozję i ślady wcześniejszego zalania;
• czy światłowód nie jest złamany, mocno zagięty albo wysunięty z wkładki;
• czy złącze zostało poprawnie złożone po wcześniejszych pracach;
• czy w odpowiednim miejscu występuje transmisja optyczna, bez patrzenia bezpośrednio w aktywne włókno.

Co oznacza „sprawdzić masę podczas pracy modułu”?

Samo „przejście” na mierniku nie wystarcza. Zaśniedziały styk lub częściowo uszkodzony przewód może wykazywać ciągłość, a pod rzeczywistym poborem prądu powodować spadek napięcia i niestabilną pracę elektroniki. Elektryk powinien więc zmierzyć spadek napięcia pomiędzy masą przy działającym module a ujemnym biegunem akumulatora, zgodnie ze schematem konkretnego auta.

Po co?

Urządzenie może nie odpowiadać, ponieważ nie ma prawidłowych warunków pracy. Wstawienie używanego modułu w instalację z brakiem zasilania, korozją lub uszkodzonym włóknem może nie zmienić niczego i stworzyć fałszywe wrażenie, że kolejny moduł również jest wadliwy.

Co oznacza wynik?

Brak zasilania, słaba masa, korozja lub uszkodzony światłowód oznaczają konieczność naprawy instalacji. Dopiero prawidłowe warunki pracy i powtarzalny wynik ominięcia wzmacniają podejrzenie elektroniki modułu.

Punkt 5. Odseparować COMAND od reszty pierścienia MOST pętlą przy radiu

Jak to zrobić?

1. Potwierdzić, że objaw jest obecny, i nagrać stan początkowy.
2. Wyłączyć zapłon i zaczekać na uśpienie urządzeń.
3. Uzyskać dostęp do złącza optycznego jednostki zgodnie z dokumentacją danego modelu.
4. Zamknąć optyczne wejście i wyjście przy samym COMAND-zie właściwą pętlą, aby jednostka pracowała bez telefonu, wzmacniacza, zmieniarki i innych urządzeń dalej w sieci.
5. Uważać, aby nie ominąć COMAND-u w wiązce samochodu — byłby to odwrotny test.
6. Uruchomić jednostkę i sprawdzić Radio, Navi, Telephone, ustawienia, pokrętła, menu oraz wysuwanie płyty.

Co oznacza wynik?

• jeżeli panel zaczął działać, COMAND potrafi obsłużyć własną klawiaturę, a problem leży dalej w MOST;
• jeżeli samochód ma zewnętrzny wzmacniacz, podczas testu może nie być dźwięku — nie unieważnia to wyniku;
• jeżeli panel nadal nie działa, najpierw należy sprawdzić wykonanie testu, a następnie zasilanie, komunikację samochodu, panel i sam COMAND.

Punkt 6. Omijać kolejne moduły pojedynczo — zacząć od modułu telefonu

Jak to zrobić?

Jeżeli po odseparowaniu reszty MOST panel zaczął działać:

1. przywrócić normalne połączenie przy COMAND-zie;
2. potwierdzić, że usterka wróciła;
3. zlokalizować moduł telefonu;
4. odłączyć tylko ten moduł i zamknąć jego miejsce pętlą;
5. uruchomić system i wykonać dokładnie ten sam test panelu;
6. jeżeli objaw pozostanie, przywrócić telefon i sprawdzić kolejne urządzenie;
7. nie omijać kilku nowych elementów jednocześnie.

Dlaczego zacząć od telefonu?

W praktyce OEMatic przy dokładnym zestawie „normalne menu + martwa cała klawiatura + działająca kierownica” moduł telefonu jest najczęstszym pierwszym podejrzanym. Jest to wskazanie kolejności diagnostycznej, a nie dowód pozwalający kupić część bez testu.

Co oznacza wynik?

Powtarzalny powrót obsługi panelu po ominięciu konkretnego urządzenia wskazuje obszar usterki. Trzeba jeszcze sprawdzić jego zasilanie, masę, złącze oraz odcinek światłowodu. Dopiero wtedy można zdecydować o naprawie elektroniki, wymianie, naprawie instalacji albo świadomym wyłączeniu funkcji.

Punkt 7. Na podstawie wyniku zdecydować, co naprawdę naprawiać

Wynik testu	Wniosek	Następne działanie
Panel działa po odseparowaniu COMAND-u od reszty MOST	Objaw jest wywoływany poza lokalnie pracującym COMAND-em	Przywrócić pierścień i lokalizować konkretne urządzenie
Panel wraca po ominięciu modułu telefonu	Problem jest związany z telefonem albo jego instalacją	Sprawdzić zasilanie, masę, złącze i światłowód; dopiero później naprawiać lub wymieniać moduł
Telefon nie zmienia objawu, ale pomaga ominięcie innego urządzenia	Problem znajduje się przy tym urządzeniu lub jego połączeniu	Zweryfikować instalację oraz samo urządzenie
Panel nadal nie działa z prawidłową lokalną pętlą przy COMAND-zie	Nie potwierdzono przyczyny w zewnętrznej części MOST	Sprawdzić panel, sam COMAND, zasilanie i komunikację z samochodem
Objaw znika sam albo po resecie	Wynik nie jest rozstrzygający	Odtworzyć usterkę i powtórzyć test, gdy jest aktywna
Wynik zmienia się przy poruszaniu złączem lub włóknem	Możliwy problem połączenia	Sprawdzić wkładkę, blokady, prowadzenie włókna i styki zasilania

Pętla MOST jest narzędziem diagnostycznym, a nie automatyczną naprawą. Nie należy pozostawiać przypadkowo ominiętego urządzenia bez poinformowania właściciela, jakie funkcje zostały wyłączone i czy system wymaga dalszej konfiguracji.

Jak klienci opisują ten objaw?

W zgłoszeniach do OEMatic powtarza się bardzo podobny sposób opisywania tej usterki: właściciel widzi działający ekran, nie może korzystać z przycisków COMAND-u, ale nadal steruje systemem z kierownicy. To właśnie ten pełny zestaw informacji jest użyteczny diagnostycznie — nie samo zdanie „radio się zawiesiło”.

Poniższe fragmenty zostały skrócone i zanonimizowane. Zachowują sens wypowiedzi klientów, ale nie zawierają danych osobowych. Nie oznaczają, że w każdym samochodzie występuje ta sama przyczyna; pokazują, dlaczego przed naprawą jednostki trzeba wykonać test opisany w poradniku.

„Wyświetlacz działa, ale radio nie reaguje na przyciski. Sterowanie z kierownicy działa.”

„Po zresetowaniu wszystko działa przez godzinę, a później można tylko zmienić stację i głośność z kierownicy.”

„Ekran, dźwięk i płyty działają, ale nie mogę nic wybrać ani wyjąć płyty.”

„Po odłączeniu akumulatora wraca do normy, ale problem pojawia się ponownie.”

„Nie można przełączać pomiędzy Navi, Radio i Telefon.”

„Płyta się odtwarza, ale nie można jej wyjąć.”

„Po wyjęciu bezpiecznika można ponownie uruchomić system.”

„Im chłodniej, tym dłużej działa prawidłowo.”

Sześć reprezentatywnych wariantów

Samochód/system	Opis właściciela	Najważniejsza wskazówka
W251, 2008, Harman	Wyświetlacz, AUX i telefon działały; panel nie reagował; kierownica działała	COMAND wykonywał inne funkcje, dlatego OEMatic wskazał sprawdzenie telefonu i światłowodu zamiast regeneracji radia
ML W164, 2007, Harman Kardon	Nie działał żaden przycisk, muzykę można było obsługiwać z kierownicy; zdarzały się restarty	Normalne menu i kierownica kierowały podejrzenie poza jednostkę
W164, COMAND	Po resecie wszystko działało około godziny; później pozostawała zmiana stacji i głośności z kierownicy	Chwilowa poprawa po resecie nie była dowodem usterki radia
CLK W209, 2005	Panel nie działał, nie można było wejść w nawigację ani wysunąć płyty; kierownica działała	Całkowicie martwy panel nie oznaczał automatycznie uszkodzenia jego klawiatury
W164, 2006	Panel i pokrętła nie działały; kierownica zmieniała stacje i głośność; chłód wydłużał poprawną pracę	Zależność od temperatury wskazywała na usterkę okresową wymagającą testu podczas występowania objawu
CLS W219, 2006, Harman Kardon	System grał, ale wszystkie przyciski nagle przestały działać; kierownica pozostała aktywna	Sam fakt nagłego zaniku panelu nie rozstrzygał o awarii COMAND-u

Dlaczego sama odpowiedź „to moduł telefonu” nie wystarcza?

Po takiej informacji klienci pytali naturalnie:

„Myślałem, że naprawiacie COMAND-y.”

„Co to jest sterownik telefonu?”

„Co powinienem teraz zrobić?”

Właściciel musi otrzymać nie tylko nazwę podejrzanej części, ale także logiczny ciąg wyjaśnień: dlaczego kierownica ma znaczenie i czym jest MOST. Musi też wiedzieć, co sprawdza pętla, dlaczego może zniknąć dźwięk i jaki wynik pozwala podjąć decyzję o naprawie.

Kiedy problem może leżeć w COMAND-zie?

Poradnik dotyczy konkretnej kombinacji objawów. Poniższe przypadki wymagają innej ścieżki:

Objaw	Co może oznaczać?	Co sprawdzić jako następne?
Na ekranie pozostaje logo i nie pojawia się normalne menu	Problem z uruchamianiem, pamięcią, zasilaniem albo samą jednostką	Zasilanie, błędy, zachowanie po odseparowaniu MOST i diagnostykę COMAND-u
Urządzenie uruchamia się i ponownie resetuje	Rzeczywisty bootloop jednostki albo problem z warunkami jej pracy	Zasilanie podczas rozruchu, temperaturę, błędy i test samej jednostki
Ekran jest czarny, nie ma dźwięku i nie działa kierownica	Brak zasilania, problem jednostki, wyświetlacza albo komunikacji	Bezpieczniki, napięcia, masy, diagnostykę i aktywność optyczną
Nie działa tylko kilka wybranych przycisków	Możliwa klawiatura, taśma, zabrudzenie, zużycie lub zawilgocenie panelu	Test każdego klawisza, oględziny panelu i jego połączeń
Przyciski uruchamiają niewłaściwe funkcje	Możliwy problem lokalnej klawiatury lub jej komunikacji	Diagnostykę panelu i połączenia wewnątrz urządzenia
Prawidłowa pętla przy COMAND-zie nie zmienia objawu	Nie potwierdzono usterki zewnętrznej części MOST	Panel, COMAND, jego zasilanie i komunikację z samochodem

Najważniejsza zasada brzmi: porównuj cały zestaw objawów, nie pojedyncze zdanie „przyciski nie działają”.

Czego nie robić?

Nie kupuj używanego COMAND-u tylko dlatego, że panel nie reaguje

Jeżeli przyczyna pozostaje w telefonie, światłowodzie albo innym module, drugi COMAND może zachowywać się tak samo. Dochodzą jeszcze zgodność numerów, kodowanie i ryzyko zakupu urządzenia z inną usterką.

Nie wysyłaj własnej jednostki do regeneracji bez potwierdzenia kierunku

Regeneracja sprawnego urządzenia nie naprawi problemu w samochodzie. Klient poniesie koszt demontażu, wysyłki i usługi, a po ponownym montażu zobaczy ten sam objaw.

Nie wymieniaj od razu przedniego panelu

Jeżeli nie działa cała klawiatura, a system nadal wykonuje polecenia z kierownicy, trzeba najpierw sprawdzić MOST. Inaczej można wymienić sprawny panel tylko dlatego, że usterkę widać właśnie na nim.

Nie uznawaj odłączenia akumulatora za naprawę

Reset uruchamia od nowa cały system. Chwilowa poprawa nie pokazuje, który element powoduje problem, i nie usuwa jego źródła.

Nie omijaj kilku nowych urządzeń jednocześnie

Jeśli objaw zniknie po jednoczesnym odłączeniu telefonu, wzmacniacza i zmieniarki, nadal nie będzie wiadomo, który element miał znaczenie. W każdym kroku należy zmieniać tylko jeden warunek.

Nie kupuj modułu telefonu wyłącznie na podstawie opisu objawu

Telefon jest pierwszym podejrzanym, ale ten sam obszar obejmuje jego zasilanie, masę, złącze i światłowód. Używana część nie naprawi skorodowanego złącza ani przerwanego włókna.

Nie kasuj błędów przed zapisaniem raportu

Po rozpięciu MOST pojawią się nowe błędy. Bez raportu początkowego trudno oddzielić informacje o pierwotnej usterce od skutków własnych testów.

Nie traktuj samego świecenia światłowodu jako pełnego potwierdzenia sprawności

Obecność światła w jednym punkcie nie potwierdza prawidłowej pracy wszystkich urządzeń, jakości całej drogi ani poprawnej komunikacji. Jest tylko jednym z elementów sprawdzenia.

Lista kontrolna i film dla serwisu

Przed kontaktem z elektrykiem albo OEMatic przygotuj poniższe informacje.

Co sprawdzić?	Jak to sprawdzić?	Dlaczego to ważne?
Model i rocznik	Podaj pełny model nadwozia i rok bez publikowania VIN-u	Zawęża typ systemu i wyposażenie
Normalne menu czy logo	Zrób zdjęcie po zakończeniu uruchamiania	Odróżnia działającą jednostkę od problemu startowego
Dźwięk	Sprawdź radio i inne dostępne źródło	Pokazuje, które funkcje nadal pracują
Cały panel czy część	Sprawdź Radio, Navi, Telephone, ustawienia, pokrętła i wysuwanie płyty	Rozróżnia martwą całą obsługę od lokalnego problemu kilku klawiszy
Głośność z kierownicy	Zmień ją i potwierdź słyszalną zmianę lub wskaźnik na ekranie	Samo podświetlenie przycisku nie oznacza wykonania polecenia
Stacja lub utwór z kierownicy	Zmień pozycję i pokaż zmianę na ekranie	Daje drugi dowód, że system wykonuje polecenia
Wpływ resetu	Zapisz, czy poprawa trwa minutę, godzinę, dzień lub do nagrzania	Pomaga odtworzyć usterkę okresową
Wpływ temperatury	Zapisz temperaturę i czas do wystąpienia problemu	Ułatwia wykonanie testu, gdy objaw jest aktywny
Wyposażenie MOST	Telefon, Harman Kardon/Logic7, zmieniarka, Linguatronic	Pozwala przygotować kolejność sprawdzania
Wynik STAR/XENTRY	Wyślij kody i statusy błędów bez VIN-u oraz danych klienta	Pokazuje stan przed rozłączaniem
Wynik pętli	Podaj dokładne miejsce założenia i zachowanie panelu	Bez miejsca testu wynik jest niejednoznaczny

Jak nagrać użyteczny film w 20–30 sekund?

1. Pokaż normalne menu albo logo znajdujące się na ekranie.
2. Pokaż, że dźwięk jest odtwarzany.
3. Naciśnij kilka różnych przycisków panelu i pokaż brak reakcji.
4. Zmień głośność z kierownicy.
5. Zmień stację lub utwór z kierownicy.

Taki film często przekazuje więcej niż zdanie „radio się zawiesza”.

Najczęstsze pytania

Masz taki objaw? Wybierz właściwą ścieżkę

Nie masz STAR/XENTRY ani wyniku pętli

Wyślij:

1. model i rocznik samochodu;
2. informację, czy widzisz normalne menu, czy logo;
3. informację, czy dźwięk działa;
4. listę funkcji wykonywanych z kierownicy;
5. informację, czy reset pomaga i na jak długo;
6. krótki film wykonany według instrukcji z poradnika.

Na podstawie samego filmu nie przesądzimy o naprawie, ale pomożemy ocenić, czy pierwszym kierunkiem powinien być MOST, czy diagnostyka samego COMAND-u.

Elektryk wykonał diagnostykę

Wyślij:

1. kody i statusy błędów bez VIN-u oraz danych osobowych;
2. listę wykrytych urządzeń MOST;
3. miejsce założenia pętli;
4. zachowanie panelu po każdym teście;
5. informację, po ominięciu którego urządzenia objaw zniknął.

Jeżeli test potwierdzi usterkę konkretnego modułu, można wtedy odpowiedzialnie ocenić jego naprawę.

Źródła techniczne i podstawa materiału

• Microchip — MOST Technology — ogólna zasada sieci MOST i transportu danych multimedialnych oraz sterujących.
• Mercedes-Benz B2B Connect — informacje o XENTRY — zakres diagnostyki, testów i odczytu pamięci błędów.
• praktyka diagnostyczna OEMatic dotycząca COMAND APS NTG2 i sieci MOST.

Instrukcja opisuje logikę diagnostyczną. Dokładne lokalizacje urządzeń, sposób demontażu i układ złączy należy każdorazowo potwierdzić dla konkretnego modelu, rocznika i wyposażenia.
