W naprawie wzmacniaczy Logic7 z Mercedes Benz specjalizujemy się od ponad 10 lat.
Pierwsza wersja tego artykułu powstała 18 marca 2018 r. i od tamtej pory nieprzerwanie pokazujemy, czym różni się skuteczna regeneracja od „pseudo-napraw”.

Pokazujemy, dlaczego prewencyjnie wymieniamy elementy na płycie głównej, po co po naprawie lakierujemy ją ochronnie i jak krok po kroku przywracamy urządzeniu pełną sprawność. Na zdjęciach w tym artykule widać jeszcze logo Komtel Serwis – tak nazywaliśmy się przed rebrandingiem na OEMatic.

Te procedury od lat pozostają niezmienne, podobnie jak nasza skuteczność.

Przyjmujemy do naprawy wszystkie wersje Logic7 — także te po nieudanych albo amatorskich próbach naprawy. Naprawiamy każdą usterkę, również spalone elektrycznie lub uszkodzone programowo układy OASIS. Podejmujemy się napraw Logic7, których inni nie chcą wykonywać, bo wiemy, że bardzo często jesteśmy już ostatnią deską ratunku.

Nasza skuteczność sięga 99%. A co z tym 1%? Chodzi o przypadki skrajne, takie jak wzmacniacz fizycznie złamany na pół albo wyjęty z auta, które stało miesiąc w wodzie. Nawet w tak trudnych sytuacjach jesteśmy w stanie pomóc, oferując wymianę płyty głównej. W praktyce jesteśmy przygotowani na każdy przypadek.

Ponad 10 lat temu pierwszy zregenerowany wzmacniacz trafił do właściciela Mercedesa W221.
Dziś nadal przywracamy tym urządzeniom drugie życie — skutecznie i z pełną, 24-miesięczną gwarancją (na cały wzmacniacz).

Usterka wzmacniacza Logic7 (Harman / Kardon) w Mercedes Benz (W221 / W216), objawiająca się brakiem dźwięku, trzaskami lub rozładowywaniem akumulatora, niemal zawsze wynika z uszkodzenia elementów na płycie głównej. Najczęściej takie uszkodzenia są skutkiem korozji, czyli połączenia wilgoci i wady projektowej chłodzenia, a czasem przepięć w instalacji elektrycznej pojazdu (po użyciu tzw. boostera).

Zepsuty wzmacniacz Logic7 w Twoim Mercedesie? Naprawimy go.

Wsiadasz do swojej S-Klasy lub CL-a, uruchamiasz system Comand i… cisza.
Zamiast głębokiego basu Logic7 słychać trzaski, pojedyncze strzały w głośnikach albo po prostu nic. Cisza.
Innym razem rano nie możesz odpalić auta – akumulator znów jest rozładowany. Brzmi znajomo?

Brak dźwięku, komunikat „device unavailable” lub rozładowany akumulator to najczęstsze objawy tej usterki.

W tym artykule wyjaśniamy, dlaczego wzmacniacz Logic7 ulega awarii i jak wygląda jego skuteczna regeneracja — czyli fachowa naprawa przywracająca pełną sprawność urządzenia. Sama naprawa trwa 1–5 dni roboczych, otrzymujesz 24 miesiące gwarancji na całe urządzenie, a całkowity koszt to 2460 zł brutto.

Zanim kupisz używany wzmacniacz z niepewną historią, który bardzo możliwe, że również odmówi posłuszeństwa z powodu wilgoci, albo usłyszysz w ASO cenę nowego egzemplarza — warto się na chwilę zatrzymać.
W praktyce regeneracja to najbardziej sensowne i bezpieczne rozwiązanie.

Jak rozpoznać wzmacniacz Logic7 w Mercedesie?

Wzmacniacz Logic7 można rozpoznać po oznaczeniach Becker BE7021, BE9021, BE9061, BEM005 oraz po logo harman/kardon na obudowie.

Lokalizacja w pojeździe – gdzie zamontowany jest wzmacniacz?

Pierwszym krokiem jest zlokalizowanie wzmacniacza. W modelach S-Klasy (W221) i CL-Klasy (W216) element ten jest fabrycznie zamontowany w dość niefortunnym miejscu, co oznacza, że często dochodzi tam do zawilgocenia.

Lokalizacja wzmacniacza: znajduje się w bagażniku, po lewej stronie — nad nadkolem. Aby się do niego dostać, konieczne jest zdjęcie tapicerki, czyli boczku bagażnika. To miejsce bywa zawilgocone, dlatego właśnie tutaj zwykle zaczynają się problemy z Logic7.

Konsekwencje: Taka lokalizacja naraża urządzenie na bezpośredni kontakt z wilgocią. Więcej na ten temat znajdziesz w sekcji „Przyczyny”.

Gdy masz już urządzenie na widoku, warto sprawdzić etykietę. Znajdziesz na niej potwierdzenie, że producentem jest Becker (Harman/Kardon). Następnie, aby upewnić się, że Twój wzmacniacz kwalifikuje się do tej usługi, sprawdź, czy ma którekolwiek z poniższych oznaczeń (BE7021, BE9021, BE9061, BEM005).

Modele aut i systemy Comand NTG

Ten wzmacniacz stanowi serce systemu audio w topowych modelach Mercedesa.

• Modele: S-klasa (W221) i CL-klasa (W216). To auta luksusowe, ale warto zauważyć, że mają też swoje typowe bolączki. Więcej o częstych problemach w Mercedesie S-Klasa W221 znajdziesz w tym kompleksowym przewodniku (artykuł w języku angielskim).
• Systemy: Logic7 współpracuje z Comand NTG3 oraz NTG3.5. Sterowanie odbywa się przez światłowód MOST, czyli magistralę światłowodową używaną do komunikacji między modułami. Jeśli chcesz lepiej zrozumieć techniczne aspekty działania tej magistrali, warto zajrzeć do oficjalnej dokumentacji MOST Cooperation (dokument PDF w języku angielskim).
• Generacja auta: Wzmacniacz Logic7 montowany był zarówno w wersjach przedliftowych, jak i poliftowych W221 (S Klasa) / W216 (CL Klasa).

Dane z naklejki znamionowej (przykładowe)

Znalazłeś wzmacniacz z tymi oznaczeniami? To właśnie on odpowiada za dźwięk w Twoim Mercedesie.
Niżej sprawdzisz, po czym najłatwiej rozpoznać, że wymaga regeneracji.

Typowe objawy usterki Logic7 (Harman/Kardon)

Objawy uszkodzenia wzmacniacza Logic7 są dość charakterystyczne. Najczęściej pojawia się całkowita cisza w głośnikach, głośne trzaski, rozładowywanie akumulatora albo błędy w systemie Comand („device unavailable”).

Poniżej znajdziesz przegląd problemów, które najczęściej zgłaszają nam klienci. Dla przejrzystości pogrupowaliśmy je tematycznie.

1. „Raz gra, raz nie” – problemy z dźwiękiem

To najczęstsza grupa objawów. W praktyce problem bardzo często zależy od temperatury albo wilgotności.

• Trzaski i strzały: „Trzeszczenie pojawiło się na chwilę w głośnikach, a po kilku minutach przestało grać”. Inny klient opisuje to tak: „Strzela w glosnikach jak jest zimno to jeszcze gorzej. To sa takie odglosy jak by stykac kabelek od glosnika + z -„.
• Zależność od temperatury: „Jak zimny wlaczy się na kilka minut a potem cisza”.
• Problem z jakością dźwięku: „Dźwięk jest piszczący, niewyraźny bez względu czy to radio, czy cd”.
• Niekontrolowana głośność: „Podczas słuchania muzyki dźwięk podgłaśnia się maksymalnie, nie reaguje na wyciszenie”.
• Chwilowe przerwy: „Czasem przerywa głos, nie był zalany, wszytsko inne działa”.

2. „Device unavailable” – całkowita cisza w głośnikach

Gdy korozja postępuje, wzmacniacz przestaje odpowiadać. W praktyce paraliżuje to całą pętlę światłowodową MOST.

• Całkowita cisza: „Pewnego dnia uruchomiłem auto i po prostu brak dzwieku”.
• Brak stacji radiowych: „W samochodzie nie ma dzwieku i zniknela lista stacji radiowych na wyswietlaczu.”
• Błędy systemu Comand: „device unavaiable”, „brak czytania płyty”, „na wyświetlaczu w przypadku wszystkich urządzeń audio pokazuje się informacje urządzenie niedostępne”.
• Brak komunikacji: „Podczas diagnostyki brak łączności, identyfikacji z tunerem/wzmacniaczem N93/1”.

3. „Rozładowany akumulator” – problemy z zasilaniem

To dość podstępny objaw, ponieważ wzmacniacz mimo wyłączenia zapłonu nie „usypia się do zera”, czyli innymi słowy nadal pobiera prąd.

• Pobór prądu: „Posiadam s klasę w221 s500. Mam problem z poborem prądu ze strony wzmacniacza (pobiera prąd, rozładowuje akumulator)”.
• Ciągła praca wentylatora: „Po wyłączeniu zapłonu wentylator wzmacniaczu cały czas pracuje przy dłuższym postoju samochodu rozładowuje akumulator”.
• Przegrzewanie się: „Nawet gdy auto jest zgaszone i wszystko wyłączone wzmacniacz robi się gorący.”
• Brak reakcji wentylatora: Czasem zdarza się też sytuacja odwrotna: „Na samym wzmacniaczu również nie pracuje wentylator”.

Jeśli rozpoznajesz któryś z tych scenariuszy, warto to potraktować jako niemal pewną oznakę uszkodzenia płyty głównej.

Najczęstsze przyczyny awarii uszkodzonego wzmacniacza

Usterka wzmacniacza Logic7 (Harman/Kardon) w Mercedes Benz (W221 / W216), objawiająca się brakiem dźwięku, trzaskami lub rozładowywaniem akumulatora, niemal zawsze wynika z uszkodzenia elementów na płycie głównej. Najczęściej jest to skutek korozji spowodowanej połączeniem wilgoci i wady projektowej chłodzenia. Rzadziej przyczyną bywają też przepięcia w instalacji elektrycznej pojazdu, na przykład po użyciu tzw. „boostera”.

Wilgoć i korozja płyty głównej to w praktyce efekt błędów konstrukcyjnych, czyli niefortunnego umiejscowienia wzmacniacza w bagażniku,
oraz braku zabezpieczeń, to znaczy dodatkowej powłoki ochronnej na płycie głównej.

1. Wilgoć w bagażniku → wilgoć we wzmacniaczu

Wzmacniacz montowany jest w bagażniku, nad lewym nadkolem — czyli w miejscu szczególnie narażonym na wodę i kondensację. Po stłuczce, wizycie na myjni lub po deszczu para wodna przedostaje się do wnętrza i osiada na płytce. Po kilku tygodniach pojawia się przewodzący nalot, który zaczyna korodować ścieżki.

2. Kurz i nieefektywny system chłodzenia

Sytuację dodatkowo pogarsza nieprzemyślany system chłodzenia. Wentylator umieszczony blisko elektroniki rzeczywiście ją chłodzi, ale jednocześnie zasysa kurz, który z czasem osiada na płycie głównej. Sam kurz nie byłby jeszcze dużym problemem, gdyby nie to, że bardzo łatwo chłonie wilgoć.

3. Korozja i uszkodzone elementy

W praktyce oznacza to, że wzmacniacz powoli koroduje, ponieważ ciecz dostaje się pod warstwę lakieru zabezpieczającą ścieżki elektroniczne, czyli soldermaskę, i po prostu je trawi. Trawi również wszystkie elementy do nich przylutowane. Warto zobaczyć, co wtedy dzieje się na płycie:

Dlaczego to ważne? Korozja postępuje nawet w odłączonym urządzeniu, więc im dłużej czekasz, tym więcej ścieżek trzeba później odbudować.

Usterki w systemie Comand NTG3 często mają wspólne źródło — wilgoć, korozję albo przerwy w komunikacji MOST. Jeśli chcesz poznać inne typowe objawy starszego systemu Comand, warto zajrzeć także do wpisu:
15 problemów, które mogą wystąpić w Twojej nawigacji Comand APS NTG2 →

4. Brak powłoki ochronnej

Fabryczny Logic7 nie ma żadnej powłoki ochronnej, czyli warstwy zabezpieczającej elektronikę, więc elementy na płycie głównej pozostają odsłonięte. To właśnie dlatego regeneracja OEMatic potrafi dać lepszy efekt niż nowy wzmacniacz z tej samej serii. Co więcej, powłoka z preparatu Plastik 70 działa prewencyjnie i tworzy „barierę dla wilgoci i czynników korozyjnych”, której po prostu brakuje w oryginalnym urządzeniu.

5. Przepięcia po użyciu tzw. „boostera”

Kolejna grupa uszkodzeń to awarie czysto elektryczne. Najczęstszy scenariusz, który zgłaszają nam klienci, to usterka pojawiająca się zaraz po awaryjnym uruchomieniu auta przy pomocy „boostera” lub prostownika rozruchowego. Taki nagły, wysoki impuls napięcia potrafi nieodwracalnie uszkodzić kluczowe komponenty na płycie głównej, w tym układ OASIS. Jeśli nie wiesz dokładnie, co to jest booster rozruchowy i jak działa, warto przeczytać ten poradnik, aby w przyszłości uniknąć podobnych problemów.

W praktyce właśnie z tego powodu odradzamy rozruch awaryjny przy podłączonym wzmacniaczu.

Jak przebiega naprawa fabrycznego wzmacniacza samochodowego?

Szczegółowy opis wysyłki oraz organizacji naprawy znajdziesz na stronie „Wyślij do naprawy”.
Poniżej pokazujemy, jak krok po kroku przebiega regeneracja wzmacniacza Logic7 w naszym serwisie.

Regeneracja wzmacniacza Logic7 zajmuje zwykle od 1 do 5 dni. Potwierdzenie usterki jest bezpłatne. Płacisz wyłącznie za skuteczną naprawę, która opiera się na pełnej regeneracji, a nie na „łataniu” problemu. W praktyce obejmuje to czyszczenie, odbudowę ścieżek, wymianę elementów, test w środowisku MOST, czyli systemie komunikacji audio, oraz końcowe zabezpieczenie antykorozyjne.

1. Kontakt i wysyłka

Wypełnij formularz online lub zadzwoń – w kilka minut poznasz orientacyjny koszt i termin diagnozy.
Wystarczy zapakować samo urządzenie, bez kabli i stelaża, i je wysłać. Po 1–2 dniach wzmacniacz trafia do naszego serwisu.

2. Diagnostyka i potwierdzenie usterki

Wzmacniacz trafia na stanowisko testowe, gdzie sprawdzamy komunikację, zasilanie oraz wszystkie kanały audio.
Po diagnozie otrzymujesz propozycję regeneracji z ceną, terminem i zakresem naprawy.
Nic nie naprawiamy bez Twojej zgody.

3. Prawdziwa regeneracja i testy

Procedura regeneracji w OEMatic pozostaje taka sama od co najmniej 10 lat: czyścimy płytę z kurzu i nalotu, odbudowujemy ścieżki, wymieniamy uszkodzone elementy i na końcu lakierujemy całość ochronnie. Nie „łatamy” problemu. Przywracamy pełną sprawność fabryczną. Na koniec wzmacniacz przechodzi test w środowisku symulującym system audio Mercedesa i dopiero wtedy jest gotowy do odesłania. Warto zobaczyć, jak wygląda to w praktyce:

Pierwszym krokiem jest dokładne oczyszczenie płyty, aby usunąć zanieczyszczenia i ogniska korozji. Następnie demontujemy uszkodzone elementy, dzięki czemu uzyskujemy dostęp do zniszczonych połączeń.
Dopiero wtedy przechodzimy do najbardziej precyzyjnego etapu, czyli odbudowy skorodowanych ścieżek.
Jak widać poniżej, każde przerwane połączenie jest potem starannie regenerowane.

Po odbudowie wszystkich uszkodzonych połączeń płyta jest gotowa do ponownego montażu komponentów. Na tym etapie precyzyjnie lutujemy wszystkie elementy elektroniczne z powrotem na swoje miejsca. Równolegle, prewencyjnie wymieniamy te podzespoły, o których wiemy z doświadczenia, że bywają podatne na awarie.

Po zamontowaniu wszystkich elementów ostatnim, ale bardzo ważnym krokiem jest lakierowanie płyty głównej specjalnym preparatem ochronnym. Tworzy on warstwę zabezpieczającą, czyli barierę chroniącą elektronikę przed wilgocią w przyszłości. Dopiero tak przygotowany i przetestowany wzmacniacz wraca do klienta — razem z naszą 24-miesięczną gwarancją.

Tak, wszystkie cztery powyższe zdjęcia przedstawiają tę samą płytę główną wzmacniacza Logic7. Dokumentują kolejne etapy naszej szczegółowej regeneracji — od diagnozy korozji, przez odbudowę ścieżek i montaż elementów, aż po końcowe zabezpieczenie lakierem. W praktyce dobrze pokazuje to, jak dokładnie podchodzimy do każdej naprawy.

4. Zwrot i gwarancja

Po pomyślnych testach i rozliczeniu odsyłamy wzmacniacz wraz z pisemną gwarancją na okres 24 miesięcy.
Montujesz go ponownie i znów możesz cieszyć się pełnym brzmieniem Logic7 w swoim Mercedesie.

Co oznacza „gwarancja na cały wzmacniacz”? Mówiąc prosto, obejmuje każdy element urządzenia przez 24 miesiące, a nie tylko naprawioną usterkę. Jeśli w tym okresie zawiedzie jakikolwiek inny podzespół, naprawimy go w ramach gwarancji. Innymi słowy, to pełna ochrona, a nie ograniczona „gwarancja na wykonaną usługę”.

Ważne: gwarancja nie obejmuje ponownego zalania ani zawilgocenia.
W praktyce to właśnie woda w bagażniku bardzo często jest przyczyną awarii.
Przed ponownym montażem naprawionego wzmacniacza warto zlokalizować i usunąć nieszczelności (np. przy lampach, klapie bagażnika lub nadkolach).

Chcesz zobaczyć ten proces w najdrobniejszych szczegółach?

Przygotowaliśmy osobną, bardzo szczegółową fotorelację krok po kroku z naprawy wzmacniacza Logic7. Zobaczysz tam więcej zdjęć z etapów czyszczenia, odbudowy ścieżek, wymiany komponentów i testów końcowych.

Zobacz szczegółową fotorelację z naprawy Logic7 →

Skoro wiesz już, jakie są objawy uszkodzonego wzmacniacza oraz dlaczego Logic7 się psuje, warto teraz zobaczyć, czemu regeneracja bywa lepszym rozwiązaniem niż wymiana.

Podsumowując: jeśli Twój Logic7 przestał grać, warto rozważyć naprawę zamiast szukania używki i płacenia za nowy egzemplarz.
Skontaktuj się z nami, a w 1–5 dni przywrócimy dźwięk w Twoim Mercedesie.
Wypełnij formularz bezpłatnej wyceny →

Naprawa wzmacniacza Logic7 Mercedes – FAQ

Poniżej zebraliśmy pytania, które najczęściej pojawiają się przed naprawą wzmacniacza Logic7 albo już w jej trakcie.
Odpowiedzi opierają się na doświadczeniu z setek wykonanych regeneracji.

Artykuł został przygotowany przez zespół techniczny OEMatic. W naprawie wzmacniaczy Logic7 z Mercedes Benz specjalizujemy się w naprawie wzmacniaczy audio od ponad 10 lat — pierwsza wersja tego poradnika pojawiła się na naszym blogu 18 marca 2018 roku. Mamy też duże doświadczenie z pokrewnymi modelami, takimi jak wzmacniacze Harman Becker 7020 z Mercedesa.

Twój sprzęt zasługuje na powrót do dawnej sprawności.
Zamiast go wyrzucać, warto rozważyć regenerację w OEMatic.
Wycena w 24h, odbiór i wysyłka na terenie całej Polski oraz Europy.

Wypełnij formularz bezpłatnej wyceny →

Artykuł Naprawa wzmacniacza Mercedes Logic7 – brak dźwięku | 1–5 dni pochodzi z serwisu OEMatic.

Definicja: System Comand NTG2 to fabryczna jednostka multimedialna drugiej generacji, montowana w Mercedesach (jak ML164, W245, W203, W209, W169, W164, W251). Łączy nawigację, radio, odtwarzacz CD/DVD oraz — opcjonalnie — zmieniarkę, telefon i wzmacniacz w jeden system oparty na światłowodowej pętli MOST, czyli magistrali łączącej urządzenia audio.

Widzisz czarny ekran. Albo, co gorsza, radio „żyje własnym życiem” — restartuje się wtedy, kiedy chce, albo zawiesza się na logo Mercedesa. Nagle całe centrum sterowania rozrywką i nawigacją w Twoim aucie staje się bezużyteczne. To frustrujące, zwłaszcza gdy czeka Cię długa trasa lub po prostu chcesz posłuchać muzyki.

Jeżeli Twoja nawigacja zawiesza się na logo, zobacz nasz poradnik dotyczący kompleksowej naprawy COMAND NTG2

Problem z systemem Comand NTG2 to nie tylko brak mapy czy radia. Często pojawia się cała seria irytujących objawów: od trzasków w głośnikach, przez rozładowywanie akumulatora po nocy, aż po całkowitą „śmierć” jednostki.

Dobra wiadomość jest taka, że większość tych usterek znamy bardzo dobrze i w 99% przypadków potrafimy je skutecznie naprawić. W tym artykule zebraliśmy 15 najczęstszych problemów z Comand APS NTG2. Warto sprawdzić, który z nich dotyczy Twojego auta, i zobaczyć, co najprawdopodobniej jest przyczyną.

Jak rozpoznać jednostkę Comand APS NTG2?

Zanim zaczniesz diagnozować usterkę, warto upewnić się, że masz do czynienia z systemem NTG2.

Kluczowe cechy:

• Wygląd: Ma kolorowy ekran, napęd DVD z mapami umieszczony w bagażniku (lub pod fotelem) oraz oddzielny napęd CD/DVD w jednostce centralnej.
• Modele aut: Montowany fabrycznie m.in. w:
  • Mercedes E-Klasa (W211) od 2002 do 2009
  • Mercedes CLS (C219) od 2004 do 2008
  • Mercedes SLK (R171) od 2004 do 2008
  • Mercedes ML (W164) od 2005 do 2008
  • Mercedes GL (X164) od 2006 do 2008
  • Mercedes R-Klasa (W251) od 2005 do 2008
  • Mercedes A-Klasa (W169)
  • Mercedes B-Klasa (W245)
  • Mercedes C-Klasa (W203) po 2004 roku
• Numery katalogowe (Part Number): Zazwyczaj zaczynają się od A164..., A211..., A169..., A203... (np. A164 820 09 79).
• Nadal nie masz pewności, czy Twoje radio to Comand NTG2? Wyślij zdjęcie przodu, a potwierdzimy model.

15 najczęstszych usterek Comand APS NTG2

Poniżej znajdziesz listę problemów, z którymi klienci zgłaszają się do nas najczęściej.

1. Czarny ekran (brak treści na wyświetlaczu)

• Objaw: Uruchamiasz auto, ale ekran nawigacji pozostaje czarny i nie wyświetla żadnej treści. W części przypadków radio działa w tle, czyli słychać stację, ale obraz się nie pojawia. Klienci często opisują to jako końcowy etap usterki: „Pojawia się logo Mercedes-Benz, po czym znika i nic się nie dzieje” albo „Włącza się logo mercedes, później czarny wyświetlacz”.
• Przyczyna: Najczęściej jest to objaw krytycznego błędu sprzętowego na płycie głównej, czyli tzw. zimnych lutów. W praktyce taki problem powoduje zakłócenia w komunikacji i uniemożliwia systemowi załadowanie interfejsu graficznego.
• Rozwiązanie: Dowiedz się więcej o przyczynach i regeneracji tej usterki

2. Zawieszanie się na logo Mercedes-Benz

• Objaw: To jedna z najczęściej zgłaszanych usterek. Po włączeniu zapłonu na ekranie pojawia się logo „Mercedes-Benz” i na tym działanie urządzenia się kończy. Klienci opisują to na przykład tak: „Radio włącza się i wyświetla logo mercedes, i po chwili wyświetlacz wygasa” albo „Pojawia się logo mercedes na 30 sekund i się wyłącza”.
• Przyczyna: To klasyczny objaw problemu sprzętowego na płycie głównej, czyli tzw. zimnych lutów. System nie jest w stanie dokończyć procedury startowej z powodu błędów w komunikacji.
• Rozwiązanie: Zobacz, jak krok po kroku regenerujemy ten moduł

3. Ciągłe restarty, czyli pętla restartu

• Objaw: Radio dosłownie „żyje własnym życiem”. Klienci często opisują to jako „próbkowanie”: „Włącza się samo i wyłącza. Czasami działa kilka minut, wyłącza się, a po chwili znowu samo się uruchamia”. Urządzenie próbuje wystartować, pokazuje logo, po czym gaśnie i ponawia próbę, wpadając w pętlę restartu.
• Przyczyna: To również bywa objaw niestabilności wywołanej „zimnymi lutami”, czyli mikropęknięciami połączeń lutowanych. Innymi słowy, problem może też dotyczyć komunikacji na pętli światłowodowej MOST.
• Rozwiązanie: Sprawdź nasz poradnik DIY, w którym pokazujemy, jak zdiagnozować pętlę MOST

4. Zacinanie się lub wyraźnie wolniejsze działanie

• Objaw: System bardzo wolno reaguje na Twoje polecenia. Zmiana stacji radiowej trwa kilka sekund, mapa „klatkuje” podczas przesuwania, a wpisanie adresu w nawigacji staje się prawie niemożliwe.
• Przyczyna: To bardzo często wczesny sygnał problemu sprzętowego na płycie głównej, tzw. zimnych lutów, czyli niestabilnych połączeń. Z czasem usterka zwykle się nasila i może doprowadzić do restartów albo zawieszenia na logo.

5. Rozładowywanie akumulatora

• Objaw: Zostawiasz auto na noc, a rano akumulator jest całkowicie rozładowany. Dzieje się tak dlatego, że radio nie „zasypia” prawidłowo po wyłączeniu zapłonu. Często wpada w pętlę cichych restartów albo po prostu pobiera prąd podczas postoju.
• Przyczyna: Problem sprzętowy na płycie głównej, najczęściej związany z „zimnymi lutami”, który uniemożliwia urządzeniu przejście w stan uśpienia.

6. Błędy oprogramowania, np. zła godzina lub gubienie stacji

• Objaw: Zauważasz drobne, ale bardzo uciążliwe błędy: system gubi zapisane stacje radiowe po każdym uruchomieniu, resetuje ustawienia dźwięku, takie jak bas i sopran, albo uporczywie pokazuje nieprawidłową godzinę.
• Przyczyna: To kolejny objaw uszkodzenia pamięci flash na płycie głównej, czyli układu odpowiedzialnego za trwały zapis danych. W praktyce prowadzi to do niestabilności oprogramowania i problemów z zapisywaniem ustawień.

7. Nie czyta płyt CD/DVD lub nie przyjmuje płyty

• Objaw: Wkładasz płytę CD z muzyką, a napęd przez chwilę ją „mieli” — słychać pracę mechanizmu — po czym ją wypluwa albo pokazuje błąd odczytu. Zdarza się też, że „zjada” płyty, czyli nie chce ich przyjąć ani oddać.
• Przyczyna: Najczęściej jest to naturalne zużycie lasera albo samego mechanizmu napędu w jednostce centralnej. W praktyce naprawa sprowadza się do wymiany modułu napędu na sprawny.

8. Nie działa nawigacja (mapa), biały ekran

• Objaw: Próbujesz włączyć nawigację (przycisk „NAVI”), ale zamiast mapy pojawia się tylko „biały ekran”, jakby system bezskutecznie próbował doczytać dane. Pozostałe funkcje, takie jak radio czy CD, mogą działać prawidłowo.
• Przyczyna: To usterka związana z czytnikiem map. Najczęściej problemem jest uszkodzony napęd DVD (ten w bagażniku lub pod fotelem), który nie potrafi odczytać płyty z mapą.

9. Nie widzi satelit GPS lub gubi sygnał

• Objaw: Mapa się wyświetla, ale Twoja pozycja pozostaje „zamrożona” — często w Niemczech, w Stuttgarcie — albo nie aktualizuje się podczas jazdy. W menu diagnostycznym liczba widocznych satelit wynosi 0.
• Przyczyna: Najczęściej chodzi o uszkodzoną antenę GPS (np. po wizycie na myjni lub wskutek wilgoci). Rzadziej przyczyną bywa uszkodzenie układów „Sirf Star” (modułu GPS) na płycie głównej radia.

10. Problem z dźwiękiem (przerywa, trzeszczy)

• Objaw: Dźwięk potrafi przerywać, słychać głośne trzaski albo „strzały” w głośnikach, nawet przy wyciszonym radiu. Zdarza się też, że znika całkowicie we wszystkich głośnikach.
• Przyczyna: Zależy to od wyposażenia:
  1. W systemie z nagłośnieniem Harman Kardon (Logic7): W praktyce w 99% przypadków winny jest uszkodzony zewnętrzny wzmacniacz, zwykle przez wilgoć.
  2. W systemie standardowym (bez HK): Przyczyną są „zimne luty”, czyli osłabione połączenia lutowane, w jednostce głównej NTG2.

11. Nie działają przyciski lub potencjometry

• Objaw: Przyciski na panelu radia (np. „RADIO”, „NAVI”) lub pokrętła (głośność, wybór) przestają reagować. Kręcisz gałką, a głośność się nie zmienia albo przeskakuje.
• Przyczyna: To dość mylący objaw. Najczęściej nie oznacza usterki samego radia, ale uszkodzenie innego modułu na pętli światłowodowej MOST (np. wzmacniacza Harman Kardon albo modułu telefonu). Uszkodzony moduł blokuje komunikację, co oznacza, że radio zaczyna „głupieć”.
• Rozwiązanie: Warto zajrzeć do naszego poradnika DIY, który pokazuje krok po kroku, jak samemu potwierdzić usterkę na pętli MOST

12. Nie działa Bluetooth lub nie łączy z telefonem

• Objaw: Próbujesz sparować telefon, ale system go nie widzi. W menu może pojawić się komunikat „No Phone” (Brak telefonu) lub funkcja „TEL” pozostaje nieaktywna (wyszarzona).
• Przyczyna: System NTG2 nie miał wbudowanego Bluetooth. Ta funkcja była realizowana przez zewnętrzny moduł (najczęściej w podłokietniku). W praktyce przyczyną niemal zawsze jest uszkodzenie właśnie tego modułu, a nie samej jednostki głównej.

13. Problem ze zmieniarką CD

• Objaw: Mówimy tu o oddzielnej zmieniarce (magazynku), zwykle montowanej w schowku. Urządzenie nie „widzi” magazynku, nie pobiera płyt albo nie można ich wyjąć.
• Przyczyna: Zwykle jest to uszkodzenie mechaniczne samej zmieniarki (np. zacięty mechanizm, uszkodzony laser albo elektronika).

14. Uszkodzone gniazdo AUX

• Objaw: Podłączasz telefon kablem do gniazda AUX (zwykle w schowku pasażera), wybierasz „AUX” w menu radia, ale nadal panuje cisza. Zdarza się też, że dźwięk jest zniekształcony, trzeszczy albo gra tylko na jednym kanale (lewym lub prawym).
• Przyczyna: Najczęściej oznacza to fizyczne uszkodzenie gniazda AUX (np. wyłamane piny w gnieździe) albo przetarty kabel połączeniowy.

15. Uszkodzenie wyświetlacza (paski, plamy)

• Objaw: Na ekranie pojawiają się białe paski — poziome lub pionowe — ciemne plamy albo „wylane” martwe piksele. Zdarza się też, że obraz blednie pod wpływem słońca lub wyższej temperatury. Warto zauważyć, że ten problem zwykle nie dotyczy oprogramowania, ale samego ekranu.
• Przyczyna: Uszkodzenie lub zużycie matrycy LCD, czyli panelu odpowiedzialnego za wyświetlanie obrazu. W praktyce oznacza to konieczność wymiany na nową.

FAQ – Najczęściej zadawane pytania

O autorze tego artykułu

Artykuł został przygotowany przez zespół techniczny serwisu OEMatic. Specjalizujemy się w zaawansowanej diagnostyce i naprawie fabrycznych systemów radio nawigacji marek premium, zwłaszcza w pojazdach opartych na architekturze MOST, czyli światłowodowej magistrali komunikacyjnej. Posiadamy wieloletnie doświadczenie i mamy na koncie setki zregenerowanych jednostek Comand APS NTG2.

Rozpoznałeś swój problem?

Jeśli którykolwiek z opisanych wyżej 15 problemów brzmi znajomo, warto nie czekać, aż usterka się pogłębi albo radio całkowicie rozładuje akumulator.

Większość tych usterek, szczególnie problemów z płytą główną — czyli centralnym modułem elektroniki urządzenia — stanowi dla nas standardową procedurę naprawczą. W praktyce oznacza to skuteczną regenerację zamiast kosztownej wymiany w ASO.

Artykuł 15 problemów z nawigacją Comand APS NTG2 w Mercedesie pochodzi z serwisu OEMatic.

OEMatic: kompleksowa regeneracja Comand NTG2 Mercedes (W164, W203, W169) | 984 zł brutto | 1-5 dni | 12 mies. gwarancji. Naprawiamy zawieszanie na logo i restart w pętli (boot loop), a także problem z rozładowywaniem akumulatora. Przyczyna to zimne luty pod procesorami, czyli typowa wada sprzętowa obecna w każdym egzemplarzu Harman/Becker od 2005 roku. Tego problemu nie usuwa ani reset, ani zakup używanego radia. Rozwiązanie jest plug & play, bez kodowania. Mamy za sobą setki takich napraw.

Problem zwykle zaczyna się niepozornie, często wraz z pierwszymi mrozami. Radio w Twoim Mercedesie zaczyna się zacinać. Czasem pomaga reset, a czasem urządzenie samo wraca do normy. Niestety po kilku tygodniach usterka się pogłębia i radio zawiesza się na logo Mercedes Benz albo wpada w pętlę restartów.

Próba ponownego uruchomienia kończy się już tylko zatrzymaniem na logo. Co gorsza, tracisz wszystkie kluczowe funkcje: muzykę z radia, zestaw głośnomówiący, a nawet obraz z kamery cofania.

To właśnie dlatego warto przyjrzeć się temu problemowi bliżej. Zanim zaczniesz szukać używanego radia, co w praktyce bywa kosztowną loterią, przeczytaj ten artykuł. Krok po kroku pokażemy, dlaczego Comand NTG2 ulega tej awarii i jak wygląda jego skuteczna, kompleksowa regeneracja (całkowity koszt to 984 zł brutto, naprawa trwa 1-5 dni robocze, a na usługę otrzymujesz 12 miesięcy gwarancji).

Jak rozpoznać urządzenie Comand NTG2?

System nawigacyjny Comand NTG2 (Cockpit Management and Data system) był montowany w Mercedesach od ok. 2005 roku. Producentem jest zawsze Harman/Becker. Warto zauważyć, że omawiany problem dotyczy każdego modelu określanego jako NTG2 (HIGH HEADUNIT ECE), niezależnie od tego, czy ma duży wyświetlacz, czy mniejszą wersję MID HEADUNIT.

Jeśli nie masz pewności, jaki dokładnie model wyposażenia znajduje się w Twoim aucie, warto zajrzeć do oficjalnej instrukcji obsługi Mercedes-Benz (link dla wszystkich modeli) lub do manuala dedykowanego np. dla ML W164.

Dane z etykiety urządzenia

Najpewniejszą metodą identyfikacji jest sprawdzenie etykiety na obudowie. To właśnie tam powinieneś znaleźć:

• Producent: HARMAN/BECKER AUTOMOTIVE SYSTEMS
• Model No. (przykłady): BE6088, BE6092, BE6093, BE6094, BE6095, BE6096, BE6099, BE7092, BE7093, BE7094, BE7095, BE7096
• Numer części (Part Number): A1698205189, A1648202679, A2518200979, A2038705989, A2098207489 (zwykle zaczyna się od „A”)
• Modele aut (przykłady):
  • Mercedes A Klasa (W169),
  • Mercedes B Klasa (W245)
  • Mercedes C Klasa (W203)
  • Mercedes CLK (W209)
  • Mercedes ML (W164)
  • Mercedes GL (X164)
  • Mercedes R (W251)
  • Smart ForFour (A454)

Typowe objawy usterki Comand NTG2

Problem „zawieszania się na logo” to główny objaw, ale nie jedyny. W praktyce usterka najczęściej daje o sobie znać na jeden z trzech sposobów:

1. Zawieszenie na logo Mercedes (Boot Loop)

To klasyczny scenariusz. Po uruchomieniu auta na ekranie pojawia się logo „Mercedes Benz”. Radio zatrzymuje się na tym ekranie na 5 do 30 sekund, po czym wyświetlacz całkowicie gaśnie albo urządzenie samo się restartuje, pokazując logo od nowa. Proces powtarza się w pętli.

Problem „zawieszania się na logo” to najczęstszy objaw, ale warto zauważyć, że nie jedyny. Więcej opisaliśmy w materiale o naprawie COMAND NTG2.

2. Losowe restarty i „życie własnym życiem”

Radio potrafi działać poprawnie przez kilka minut. Klienci zgłaszają to jako „chwilę” albo „około 1 minuty”. Po tym czasie urządzenie nagle gaśnie podczas jazdy. Chwilę później samo próbuje się uruchomić, znów wyświetla logo i ponownie gaśnie. Klienci opisują to jako „szaleństwo”. Po każdym takim resecie radio traci zapisane stacje i ustawienia dźwięku.

3. Cichy zabójca – rozładowywanie akumulatora

To najbardziej podstępny objaw. Nawet gdy ekran jest czarny, a radio wydaje się wyłączone, urządzenie nie przechodzi w stan uśpienia, czyli faktycznie się nie wyłącza. Klient zauważa to zwykle rano, gdy zastaje całkowicie rozładowany akumulator, mimo że jest on nowy.

Co jest przyczyną awarii? Dlaczego NTG2 się psuje?

Warto zauważyć, że wszystkie powyższe problemy mają jedno wspólne źródło. Przyczyną usterek w NTG2 nie jest błąd oprogramowania, lecz fizyczne uszkodzenie sprzętowe.

1. Uszkodzone połączenia i zimne luty: Głównym winowajcą są uszkodzone połączenia, tzw. „zimne luty”, między kluczowymi elementami, układami scalonymi — czyli między innymi procesorami — a płytą główną.
2. Podatność na temperaturę: Te uszkodzone połączenia są wrażliwe na zmiany temperatury. Dlatego radio może pozornie zacząć działać, gdy wnętrze auta się nagrzeje. W praktyce połączenia chwilowo „łapią kontakt” pod wpływem rozszerzalności cieplnej. Potem, po ponownym schłodzeniu, na przykład w nocy, problem wraca i urządzenie znów przestaje działać.

Czy wiesz, dlaczego radio się resetuje i rozładowuje akumulator?

• Resetowanie: Oprogramowanie urządzenia, tzw. „watchdog” — czyli mechanizm nadzorujący pracę systemu — wykrywa fizyczny błąd, na przykład brak połączenia spowodowany zimnym lutem, i zakłada, że reset systemu rozwiąże problem. Niestety błąd ma charakter sprzętowy, więc „watchdog” wpada w pętlę restartów.
• Rozładowanie akumulatora: Uszkodzone radio nie interpretuje prawidłowo informacji z magistrali CAN, czyli sieci komunikacyjnej pojazdu, o wyłączeniu zapłonu. Nie przechodzi więc w stan uśpienia i cały czas próbuje uruchamiać się w tle, pobierając stale ok. 800mA, co w praktyce rozładowuje akumulator przez noc.

Jak wygląda kompleksowa regeneracja NTG2 (krok po kroku)

Warto wiedzieć, że nie wykonujemy „szybkich napraw”. Naszą filozofią jest kompleksowa regeneracja. Innymi słowy, nie ograniczamy się wyłącznie do usunięcia bieżącej usterki. Zawsze prewencyjnie poprawiamy wszystkie inne miejsca i połączenia, o których z doświadczenia wiemy, że są narażone na awarię. Kluczowe jest to, że tylko takie podejście daje realną gwarancję trwałej naprawy.

Jeśli nie masz pewności, czy to rzeczywiście radio jest źródłem problemu, przygotowaliśmy poradnik: Jak samemu potwierdzić usterkę nawigacji Comand NTG2 w Mercedesie?

Proces regeneracji

1. Wysyłka i diagnoza (1-2 dni robocze): Po otrzymaniu przesyłki podłączamy urządzenie do naszego stanowiska testowego. To wiązka serwisowa, czyli układ symulujący środowisko auta (magistrale, wzmacniacz). Potwierdzamy usterkę, na przykład zawieszanie się na logo, restarty lub pobór prądu.
2. Weryfikacja (jeśli sprawne): Jeśli diagnoza wykaże, że urządzenie jest w 100% sprawne, kontaktujemy się z klientem i odsyłamy sprzęt bez kosztów.
3. Kompleksowa regeneracja (1-3 dni robocze): Po potwierdzeniu usterki przystępujemy do regeneracji. Proces obejmuje poprawę połączeń między kluczowymi procesorami a płytą główną oraz prewencyjne niwelowanie „zimnych lutów”, czyli osłabionych połączeń, na wszystkich pozostałych podatnych elementach, układach i gniazdach systemowych.
4. Testy końcowe i obciążeniowe: Zregenerowane urządzenie przechodzi rygorystyczne testy na stanowisku. Sprawdzamy stabilność, działanie funkcji oraz, co kluczowe, odporność na zmiany temperatury i prawidłowe wyłączanie się „do zera”, aby zagwarantować brak poboru prądu.
5. Odesłanie (plug & play): Po pomyślnym zakończeniu testów radio odsyłamy do klienta. Urządzenie jest gotowe do montażu i nie wymaga żadnego kodowania ani programowania po ponownym podłączeniu w samochodzie.

Regeneracja vs Używka – co się bardziej opłaca?

Być może rozważasz zakup używanego radia w cenie 500 – 2000 zł jako rozsądną alternatywę. W praktyce to zwykle tylko doraźne rozwiązanie i, niestety, dość kosztowna loteria.

Jak napisał jeden z naszych klientów: „Posiadam dwa takie radia… zakupiłem używane radio które grało… przez około 3 miesiące i stało się to samo co z poprzednim radiem czyli załącza się do logo mercedesa i gaśnie.”

Te urządzenia mają już po kilkanaście lat, dlatego wada fabryczna, czyli tak zwane zimne luty, prędzej czy później dotknie praktycznie każdy egzemplarz. Dochodzi do tego ryzyko problemów z kodowaniem. Warto też zauważyć, że zakup „nowego” urządzenia za kilka tysięcy złotych oznacza zazwyczaj nabycie odnawianego „leżaka magazynowego”.

Koszt regeneracji Comand NTG2 – podsumowanie warunków

Stawiamy na pełną transparentność, dlatego nie ma tu żadnych „gwiazdek” ani ukrytych kosztów. Warunki regeneracji Twojego Comand NTG2 są po prostu jasne:

• Całkowity koszt: 984 zł brutto
• Czas realizacji: 1-5 dni roboczych
• Gwarancja: 12 miesięcy (pisemna gwarancja – faktura VAT)

FAQ – najczęściej zadawane pytania

O autorze tego artykułu

Artykuł został przygotowany przez zespół techniczny serwisu. Specjalizujemy się w zaawansowanej diagnostyce i naprawie fabrycznych systemów radio-nawigacji marek premium. Mamy wieloletnie doświadczenie i setki naprawionych jednostek Comand NTG2 montowanych w samochodach Mercedes Benz.
To właśnie ta specjalizacja i praktyka pozwalają nam skutecznie regenerować elektronikę tej historycznej marki o bogatym dziedzictwie.

Odzyskaj sprawność swojego Mercedesa

Nie warto pozwalać, by uszkodzone radio obniżało komfort jazdy i rozładowywało akumulator. Zamiast ryzykować zakup używanej jednostki, warto rozważyć kompleksową regenerację z gwarancją.

Artykuł Naprawa Comand NTG2 Mercedes – zawiesza się na logo? Jak to regenerujemy pochodzi z serwisu OEMatic.

Usterka audio w Comand NTG4 ma dość precyzyjne podłoże techniczne. Całkowity brak dźwięku najczęściej wynika z defektu układu stabilizującego zasilanie. Z kolei głośne trzaski i „strzały” są skutkiem spadającego napięcia na wzmacniaczach operacyjnych, czyli układach odpowiedzialnych za obróbkę sygnału audio. To z kolei prowadzi do gwałtownych rozładowań kondensatorów separujących.

Wsiadasz do swojego Mercedesa W204, ruszasz, włączasz radio i nagle z głośników dobiegają ogłuszające trzaski. Dźwięk bywa tak głośny i tak niespodziewany, że łatwo się przestraszyć, szczególnie podczas jazdy.

Innym razem, po krótkim postoju na stacji, uruchamiasz auto i zamiast muzyki słyszysz tylko rytmiczne „pykanie” albo „dźwięki strzelającego popcornu”. Ekran działa, nawigacja pokazuje mapę, ale dźwięku nadal nie ma. W praktyce system Comand staje się bezużyteczny i wyraźnie obniża komfort jazdy.

W tym artykule pokazujemy, dlaczego Comand NTG4 psuje się właśnie w ten sposób i jak wygląda jego skuteczna regeneracja (naprawa trwa zazwyczaj 1-3 dni robocze, otrzymujesz 24 miesiące gwarancji, a całkowity koszt to 1476 zł brutto).

Zanim zaczniesz szukać ryzykownej „używki” (która za chwilę może zepsuć się tak samo) albo usłyszysz w ASO cenę nowej jednostki, która potrafi zwalić z nóg (nawet 9 000 – 17 000 zł), warto się na chwilę zatrzymać. Ta usterka jest w 100% naprawialna.

Jak rozpoznać nawigację Comand NTG4?

Warto sprawdzić dwie charakterystyczne cechy: automatycznie wysuwany ekran na środku deski rozdzielczej oraz gniazdo na karty PCMCIA na panelu przednim.

Twój Mercedes (C-Klasa W204 z lat 2007-2010 lub GLK X204) jest wyposażony w system Comand NTG4, jeśli ma:

1. Wysuwany ekran

To najbardziej oczywista cecha. Po włączeniu zapłonu duży, kolorowy ekran automatycznie wysuwa się z górnej części deski rozdzielczej.

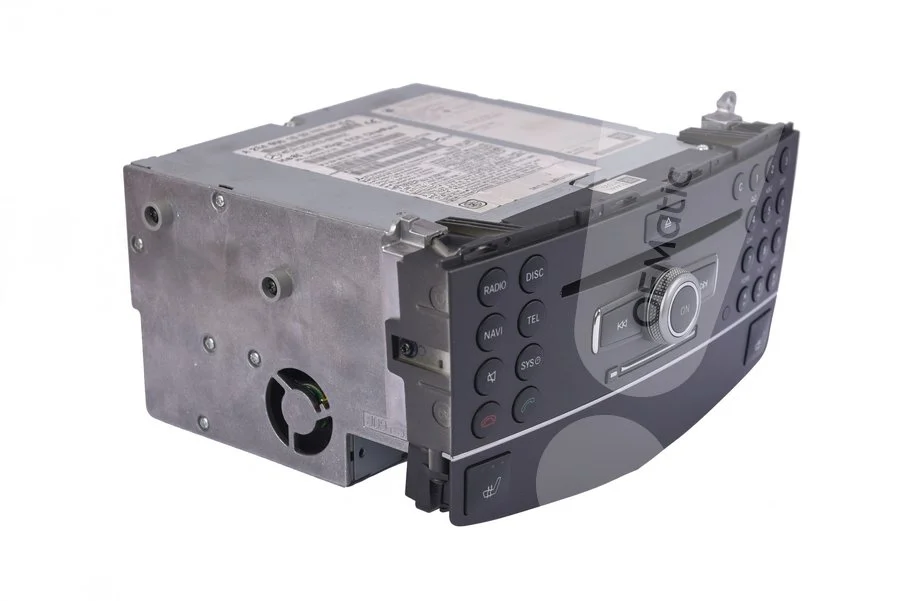

2. Gniazdo PCMCIA

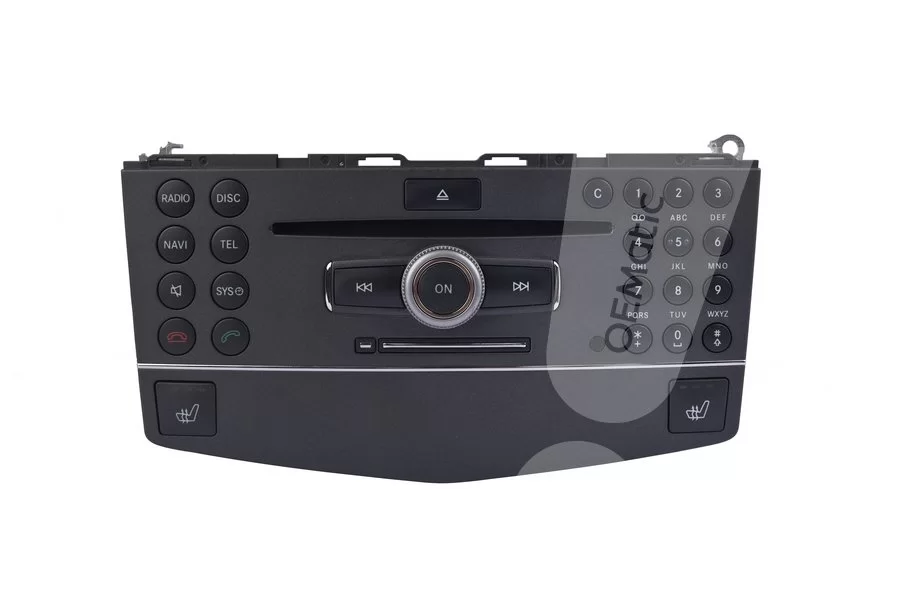

Spójrz na panel przedni jednostki głównej, czyli tam, gdzie wkładasz płytę. Pod największą gałką z napisem „ON” znajduje się prostokątne gniazdo na karty pamięci typu PCMCIA. To charakterystyczny slot, którego nie znajdziesz w niższych wersjach radia.

Dane z etykiety

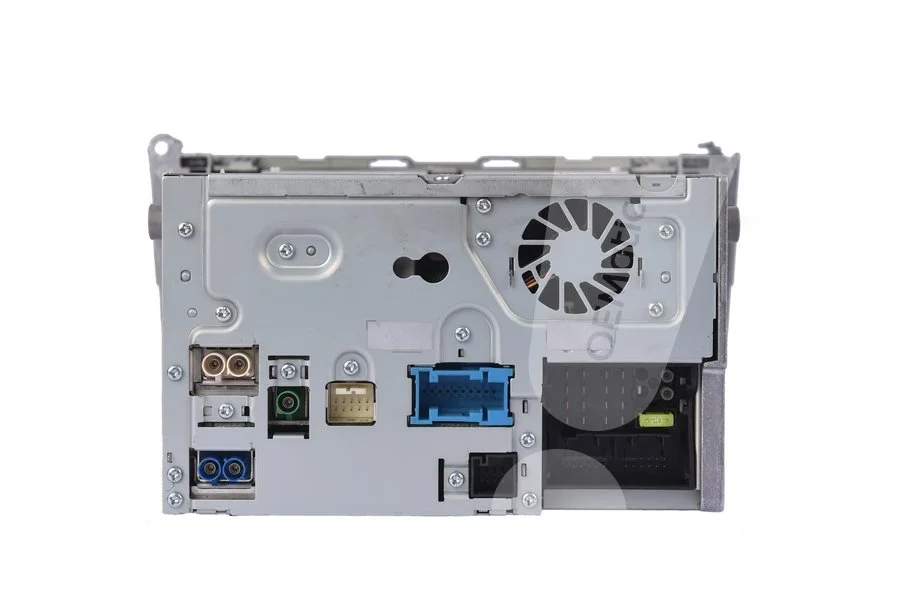

Jeśli radio masz już na wierzchu, na etykiecie umieszczonej na górze obudowy znajdziesz oznaczenia „Head Unit High ECE Single” lub „Head Unit High ECE Changer”. To właśnie ta jednostka główna, czyli centralny moduł radia, jest produkcji Mitsubishi.

Objawy usterki – „Strzały z karabinu” i brak dźwięku

Najczęstsze objawy to nagłe, bardzo głośne trzaski albo całkowity brak dźwięku, poza charakterystycznym „pykaniem”. Warto zauważyć, że problem niemal zawsze ujawnia się dopiero po nagrzaniu radia, zwykle po kilku minutach jazdy albo po ponownym uruchomieniu auta.

Jeśli rozpoznajesz którykolwiek z poniższych scenariuszy, to w praktyce na 99% chodzi właśnie o opisywaną usterkę.

1. Głośne trzaski, strzały i stuki w głośnikach

To zdecydowanie najbardziej uciążliwy objaw. Z głośników nagle, bez żadnego ostrzeżenia, zaczynają wydobywać się bardzo głośne i denerwujące dźwięki.

• Jak to brzmi (opisy klientów): Klienci najczęściej opisują to jako „strzał z karabinu„, „pozaziemskie prychania”, „dźwięki strzelającego popcornu„, „rytmiczne pukanie” albo po prostu „stuki”.
• Kiedy: Zazwyczaj po nagrzaniu się radia. Zimą, albo po prostu w chłodniejsze dni, problem może występować rzadziej.
• Konsekwencja: Taki hałas jest praktycznie nie do zniesienia i potrafi mocno przestraszyć w czasie jazdy. Jedyne, co realnie pomaga, to natychmiastowe wyłączenie radia przyciskiem.

2. Całkowity brak dźwięku (przy działającym ekranie)

Radio uruchamia się, ale zamiast muzyki słychać ciszę albo tylko ciche „pykanie”.

• Kontekst: W tym samym czasie ekran wysuwa się prawidłowo, nawigacja pokazuje mapę, a telefon łączy się przez Bluetooth. Innymi słowy, wszystko wygląda tak, jakby działało poprawnie, z wyjątkiem toru audio, czyli sekcji odpowiedzialnej za dźwięk.
• Kiedy: Problem zwykle pojawia się po ponownym uruchomieniu nagrzanego auta. Klienci opisują to jako „scenariusz jazdy po mieście” — rano działa, ale po 5 restartach w ciągu 20 minut dźwięk znika.
• Jak znika: Problem ustępuje dopiero wtedy, gdy samochód całkowicie ostygnie, na przykład po godzinie postoju albo następnego dnia rano.

3. Dziwne dźwięki przy… wyłączonym aucie

Niektórzy klienci zgłaszają, że te anomalie, czyli na przykład pukanie lub piski, potrafią pojawiać się nawet wtedy, gdy samochód jest zamknięty, a system audio pozostaje całkowicie wyłączony.

4. Inne usterki Comand NTG4 (które również naprawiamy)

Choć ten artykuł koncentruje się na audio, te jednostki miewają też inne problemy, które również regenerujemy:

• Cykliczne resetowanie się nawigacji
• Zawieszanie się na logo Mercedes-Benz
• Całkowity brak uruchamiania się systemu, czyli czarny ekran

Rozpoznajesz któryś z tych objawów. Warto zauważyć, że zwlekanie zwykle tylko pogarsza sytuację. To klasyczna awaria sprzętowa, którą trwale eliminujemy.

Główne przyczyny usterki – dlaczego radio psuje się po nagrzaniu?

Przyczyną jest naturalne zużycie, innymi słowy starzenie się komponentów elektronicznych w torze audio. Po nagrzaniu elementy te tracą swoje parametry, co oznacza, że pojawiają się niestabilne napięcia i zakłócenia, czyli trzaski w głośnikach.

1. Starość komponentów (koniec cyklu życia)

Jednostki Comand NTG4 były montowane w latach 2007-2011. Elementy elektroniczne w torze audio zaprojektowano na kilka lat eksploatacji, a nie na kilkanaście. Po prostu z czasem się starzeją.

2. Wpływ temperatury (główny winowajca)

Z biegiem lat i pod wpływem ciągłych zmian temperatury, czyli nagrzewania podczas pracy oraz chłodzenia na postoju, te komponenty tracą swoje pierwotne właściwości. W praktyce oznacza to na przykład zmianę rezystancji albo pojemności.

• Gdy radio jest zimne, na przykład rano, elementy chwilowo jeszcze „trzymają” parametry i całość działa prawidłowo.
• Gdy radio się nagrzeje, elementy tracą stabilność, co prowadzi do „różnicy potencjałów”, czyli nierównowagi elektrycznej, oraz do niestabilności napięć sterujących w torze audio.

To właśnie te gwałtowne skoki napięcia słyszysz później jako niepokojące strzały i trzaski w głośnikach. Warto zauważyć, że źródło problemu nie leży w oprogramowaniu, więc sama aktualizacja softu niczego tu nie rozwiąże.

Proces naprawy krok po kroku

Cały proces jest prosty i zwykle zajmuje łącznie 1-3 dni robocze. Wysyłasz tylko jednostkę główną, czyli samo radio bez ekranu, a my wykonujemy diagnostykę, wymieniamy uszkodzone elementy na nowe, testujemy urządzenie w warunkach auta i odsyłamy je z 2-letnią gwarancją.

1. Kontakt i wysyłka

Na początku klient kontaktuje się z nami, aby ustalić termin. Następnie dostarcza urządzenie osobiście, pocztą albo kurierem.

• WAŻNE: Warto wysłać tylko samą jednostkę główną Comand. Nie ma potrzeby demontowania i odsyłania wyświetlacza (LCD), czyli ekranu, ponieważ na stanowisku diagnostycznym mamy odpowiednie wiązki testowe oraz własne ekrany.

2. Diagnostyka i Twoja decyzja (1-2 dni)

Po otrzymaniu radia przeprowadzamy kluczowy test, opisany szczegółowo poniżej, aby potwierdzić obecność usterki, czyli charakterystycznych strzałów i trzasków. Niezależnie od wyniku kontaktujemy się z Tobą, potwierdzamy stały koszt naprawy (1476 zł brutto) i czekamy na Twoją akceptację przed rozpoczęciem dalszych prac.

3. Naprawa (w ramach 1-3 dni)

Po akceptacji przystępujemy do regeneracji. Nie „podgrzewamy” starych układów. Nasza naprawa polega na wymianie wadliwych komponentów toru audio, czyli elementów odpowiedzialnych za przetwarzanie dźwięku, na fabrycznie nowe części o wyższej trwałości. W praktyce to właśnie ten etap trwale usuwa źródło problemu.

4. Testowanie i odesłanie

Po naprawie urządzenie przechodzi pełne testy obciążeniowe i temperaturowe. Następnie odsyłamy sprawne radio do klienta, w cenie usługi, razem z pisemną, 24-miesięczną gwarancją (faktura VAT).

Jak testujemy sprzęt? (Nasze stanowisko testowe)

Nasze specjalistyczne stanowisko testowe wiernie symuluje środowisko Twojego Mercedesa (W204/GLK), co daje nam 100% pewności, że usterka została trwale usunięta.

Często pytacie, jak możemy zdiagnozować radio poza autem. Aby uruchomić Comand NTG4 na stole, podłączamy do niego wszystkie niezbędne elementy:

• Oryginalny wyświetlacz
• Manipulator, czyli kontroler z konsoli środkowej
• Sygnał przekręcenia zapłonu ze stacyjki
• Instalację głośnikową
• Magistralę CAN, czyli sieć komunikacyjną auta, do pełnej komunikacji
• Zasilanie

Tak przygotowane środowisko pozwala nam na dwie kluczowe rzeczy:

1. Przed naprawą: potwierdzić 100% występowanie usterki. W praktyce celowo testujemy jednostkę pod obciążeniem, aby wywołać trzaski.
2. Po naprawie: przeprowadzić pełne testy, tak aby mieć pewność, że problem nie wróci.

Co jeśli problemem jest wzmacniacz, a nie radio?

W ok. 90% przypadków winna jest jednostka główna Comand. Jeśli jednak masz wątpliwości, na przykład gdy posiadasz system Harman Kardon, również możemy to sprawdzić.

1. Zacznij od radia

W około 90% przypadków za strzały i trzaski odpowiada jednostka główna Comand NTG4. Dlatego warto rozważyć rozpoczęcie diagnostyki właśnie od jej weryfikacji.

2. Nie wiesz, co masz w aucie? Sprawdź VIN

Jeśli nie jesteś pewien, czy masz w aucie dodatkowy wzmacniacz, na przykład Harman Kardon, podeślij nam numer VIN swojego auta. Bezpłatnie sprawdzimy fabryczną konfigurację pojazdu i podpowiemy, który element warto zdemontować i wysłać.

3. Naprawa wzmacniacza

Jeśli okaże się, że Twoje radio Comand jest sprawne, a źródło usterki leży we wzmacniaczu, również możemy go naprawić.

Cena, czas i gwarancja

Naprawa kosztuje 1476 zł brutto, trwa 1-3 dni robocze, a w pakiecie otrzymujesz 24 miesiące pisemnej gwarancji.

Szczegóły cenowe

Co jest wliczone w cenę:

• Pełna diagnostyka na stanowisku testowym, czyli w kontrolowanych warunkach, w tym testy temperaturowe
• Wymiana uszkodzonych komponentów toru audio, czyli elementów odpowiedzialnych za dźwięk, na fabrycznie nowe
• Pełne testy obciążeniowe po naprawie, innymi słowy sprawdzenie pracy urządzenia pod większym obciążeniem
• Pisemna gwarancja na 24 miesiące
• Wysyłka zwrotna do klienta

Regeneracja vs używka vs nowe w ASO

W praktyce regeneracja okazuje się najbardziej logicznym rozwiązaniem. Daje trwały efekt, w przeciwieństwie do używki, a jednocześnie pozostaje rozsądna cenowo, zwłaszcza na tle zakupu nowej jednostki w ASO.

1. Ryzyko zakupu „używki”

Zakup używanej jednostki Comand NTG4 za 1500-2000 zł to w praktyce loteria. Taki egzemplarz zwykle pochodzi z auta w tym samym wieku, czyli z lat 2007-2011, więc niemal pewne jest to, że ma tę samą wadę komponentów. Usterka w postaci trzasków może pojawić się krótko po montażu, o ile nie występuje już wcześniej. Warto pamiętać, że mówimy o technologii mającej już kilkanaście lat, będącej jednym z etapów rozwoju systemów multimedialnych Mercedes-Benz.

2. Koszt ASO

Nowa jednostka w ASO, czyli w autoryzowanym serwisie, potrafi kosztować bardzo dużo, nawet 17 000 zł. To oznacza, że w wielu przypadkach wydatek przekracza 30-50% wartości całego pojazdu.

3. Regeneracja (nasz wybór)

Płacisz 1476 zł i otrzymujesz sprzęt z nowymi, trwałymi komponentami audio oraz 2-letnią gwarancją. W praktyce to rozwiązanie wyraźnie trwalsze niż używka i wielokrotnie tańsze niż naprawa w ASO.

FAQ – Najczęściej zadawane pytania

Masz inne pytanie? Warto sprawdzić, czy odpowiedź jest już w faq. Jeżeli nie, skontaktuj się z nami.

O autorze tego artykułu

Artykuł przygotował zespół techniczny serwisu. Specjalizujemy się w zaawansowanej diagnostyce i naprawie fabrycznych systemów radio nawigacji marek premium, w tym w naprawie produktów Mitsubishi produkowanych dla Mercedes-Benz. Posiadamy wieloletnie doświadczenie i mamy na koncie setki naprawionych jednostek Comand NTG4 montowanych w autach Mercedes Benz.

Odzyskaj dźwięk w swoim Mercedesie – zlecenie naprawy

Nie warto dłużej jeździć w ciszy ani ryzykować zawału serca przy każdym „strzale” z głośnika.

Koniec z frustracją. Oferujemy trwałą regenerację Twojej jednostki Comand NTG4.
Proces jest prosty: pakujesz, wysyłasz, my naprawiamy, a Ty odbierasz sprawny sprzęt z 2-letnią gwarancją.
Całość kosztuje 1476 zł brutto, a realizacja zajmuje 1-3 dni robocze.

Artykuł Naprawa Comand NTG4 Mercedes W204 / GLK – Strzały w głośnikach | 1-3 dni pochodzi z serwisu OEMatic.

Wstęp – zaglądamy do środka Logic7

Chcesz zobaczyć objawy usterki, poznać przyczyny awarii i dowiedzieć się, ile kosztuje naprawa? Przeczytaj nasz główny wpis na blogu:

Naprawa wzmacniacza Mercedes Logic7 – brak dźwięku | 1–5 dni

Teraz czas zajrzeć do środka – zobaczyć na własne oczy, jak wygląda profesjonalna regeneracja wzmacniacza Logic7.

To nie jest teoretyczny opis. To rzeczywista dokumentacja fotograficzna z naprawy systemu dźwięku Logic7 firmy Harman Becker z samochodu Mercedes Benz W221.

Gotowy? Zaczynamy! 🔧

Jak udokumentowaliśmy ten proces regeneracji?

System 3 zdjęć: Każdy etap regeneracji dokumentujemy trzema fotografiami.

1. PRZED – uszkodzony wzmacniacz (brudny, skorodowany, ze spalonymi elementami)
2. W TRAKCIE – proces regeneracji (czyszczenie, odbudowa ścieżek, wymiana komponentów)
3. PO – wzmacniacz po naprawie (zabezpieczony, przetestowany, gotowy do wysyłki)

Dokumentacja fotograficzna to nie tylko materiał edukacyjny. To przede wszystkim dowód jakości naszej pracy. Każdy klient może zobaczyć, w jakim stanie był wzmacniacz i co dokładnie zostało naprawione.

W artykule znajdziesz ponad 20 zdjęć – polecamy przyjrzeć się szczegółom. 🔍

1. Diagnostyka wstępna – pierwszy kontakt z uszkodzonym wzmacniaczem

Każda naprawa zaczyna się od dokładnej diagnostyki. W przypadku tego wzmacniacza Logic7 problem był widoczny już na pierwszy rzut oka – urządzenie nosiło ślady wieloletniego użytkowania, zabrudzenia oraz uszkodzeń elektrycznych.

Co sprawdzamy na początku?

✓ Stan obudowy – czy są ślady uderzeń, pęknięć lub deformacji
✓ Złącza i wtyki – czy nie są skorodowane lub połamane
✓ Widoczne uszkodzenia płyty – przepalenia, pęknięte kondensatory, ślady wilgoci
✓ Stan elementów montażowych – czy coś się odklejło, odpadło lub spaliło

W tym przypadku wzmacniacz wymagał kompleksowej regeneracji – od czyszczenia, przez rekonstrukcję ścieżek, aż po wymianę uszkodzonych komponentów.

Poniżej przedstawiam pełen proces naprawy tego konkretnego egzemplarza – krok po kroku, bez tajemnic. 🔧

Uszkodzony wzmacniacz Logic7 – stan przed naprawą

Wzmacniacz Logic7 w trakcie procesu naprawy

Zregenerowany wzmacniacz Logic7 – gotowy do montażu

2. Ocena uszkodzeń – szczegółowa analiza z góry

Po wstępnej diagnostyce przechodzimy do dokładnej oceny technicznej. Widok z góry pokazuje wszystkie kluczowe sekcje wzmacniacza i zakres uszkodzeń.

Na co zwracamy uwagę?

✗ Wypukłe lub wyciekające kondensatory
✗ Przepalone ścieżki (ciemne przebarwienia)
✗ Skorodowane złącza (wilgoć, zalanie)
✗ Brakujące elementy (odpadłe rezystory, cewki)
✗ Ślady przegrzania wokół tranzystorów mocy
✗ Kurz i brud na płycie głównej

Korozja – postępujący problem:

Korozja we wzmacniaczu Logic7 to proces, którego nie da się zatrzymać. Dotyczy głównie kondensatorów i rezystorów SMD. Raz rozpoczęta, postępuje i zwiększa zakres usterek.

⚠️ Problem: Element dziś sprawny, za miesiąc może być uszkodzony
⚠️ Rezystory – wizualnie OK, ale zmienione parametry
⚠️ Przetwornice – zmiana napięcia pracy = poważne awarie

W tym przypadku uszkodzenia objęły wszystkie sekcje – wymagana była kompleksowa regeneracja.

Uszkodzony wzmacniacz Logic7 – widok z góry na wszystkie sekcje

Wzmacniacz Logic7 podczas naprawy – widok na wszystkie sekcje

Zregenerowany wzmacniacz Logic7 – widok z góry po naprawie

💡 Masz uszkodzony wzmacniacz Logic7? Zobacz, jak wysłać urządzenie do naprawy →

3. Czyszczenie i rekonstrukcja ścieżek

To najbardziej wymagający i czasochłonny etap regeneracji. Rekonstrukcja ścieżek wymaga precyzji, doświadczenia i cierpliwości.

Dlaczego ścieżki ulegają uszkodzeniu?

⚠️ Korozja i rdza – wilgoć, zalanie
⚠️ Przepięcia elektryczne – awaria instalacji w aucie
⚠️ Przegrzanie – długotrwała praca w wysokiej temperaturze
⚠️ Uszkodzenia mechaniczne – pęknięcia płytki PCB

Proces rekonstrukcji – krok po kroku:

1. Czyszczenie płytki – usunięcie rdzy i korozji
2. Identyfikacja uszkodzeń – sprawdzenie ciągłości multimetrem
3. Usunięcie skorodowanych fragmentów – mechaniczne oczyszczenie
4. Rekonstrukcja połączeń – odtworzenie ścieżek drutem miedzianym
5. Zabezpieczenie – pokrycie soldermask (lakier ochronny)
6. Weryfikacja – kontrola ciągłości i izolacji

Zakurzony i skorodowany wzmacniacz Logic7 – stan wyjściowy

Rekonstrukcja uszkodzonych ścieżek w wzmacniaczu Logic7

Zregenerowany wzmacniacz Logic7 po rekonstrukcji ścieżek

4. Naprawa tunera radiowego – specjalistyczna regeneracja

Tuner radiowy to jeden z najbardziej wrażliwych elementów wzmacniacza Logic7. Odpowiada za odbiór FM/AM i przetwarzanie sygnału. Uszkodzenie objawia się brakiem radia, szumami lub niemożnością wyszukiwania stacji.

Najczęstsze problemy z tunerem:

🔴 Uszkodzone układy scalone – przepięcia, przegrzanie
🔴 Skorodowane złącza antenowe – słaby odbiór
🔴 Uszkodzone kondensatory – zniekształcony dźwięk
🔴 Przepalone ścieżki – całkowity brak odbioru

🔧 Nie jesteś pewien, co jest uszkodzone?
Zamów bezpłatną wycenę – odpowiemy w 24h →

Poniżej pełen proces regeneracji – od uszkodzonego modułu do w pełni sprawnego tunera. 📻

Uszkodzony tuner radiowy wzmacniacza Logic7 – stan wyjściowy

Regeneracja tunera radiowego Logic7 – etap naprawy

Zregenerowany tuner radiowy Logic7 – gotowy do montażu

5. Wymiana kondensatorów i zabezpieczenie płyty głównej

Kondensatory elektrolityczne to najczęściej uszkadzający się element w Logic7. Z czasem wysychają, tracą pojemność lub wybuchają, powodując awarię całego urządzenia.

Dlaczego kondensatory się psują?

⚡ Starzenie się – degradacja elektrolitu po latach
⚡ Wysokie temperatury – praca w bagażniku w upale
⚡ Przepięcia – skoki napięcia w instalacji
⚡ Wibracje – osłabienie lutowań podczas jazdy
⚡ Wilgoć – korozja i wycieki elektrolitu

Objawy uszkodzenia:

❌ Wypukła górna część kondensatora
❌ Wycieki elektrolitu (brązowa substancja)
❌ Brak dźwięku mimo włączenia
❌ Trzaski i zakłócenia
❌ Przegrzewanie sekcji zasilania

Proces wymiany – krok po kroku:

1. Identyfikacja – sprawdzenie wizualne i pomiar ESR
2. Demontaż – odlutowanie starych elementów
3. Czyszczenie – usunięcie resztek elektrolitu
4. Dobór zamienników – odpowiednie parametry
5. Montaż – lutowanie z zachowaniem polaryzacji
6. Zabezpieczenie – pokrycie lakierem soldermask
7. Testy – pomiar napięć i stabilności

Po co lakier ochronny?

🛡️ Ochrona przed wilgocią i korozją
🛡️ Izolacja elektryczna
🛡️ Wzmocnienie mechaniczne lutowań
🛡️ Profesjonalny wygląd

Uszkodzona płyta główna wzmacniacza Logic7 – stan przed wymianą kondensatorów

Wymiana elementów w trakcie naprawy

Zabezpieczona płyta główna Logic7 – lakierem

6. Naprawa sekcji zasilania po zalaniu – ekstremalne uszkodzenia

Zalanie to najgorszy scenariusz dla elektroniki samochodowej. Woda powoduje korozję, zwarcia i przepalenia, które niszczą całe sekcje wzmacniacza.

Skutki zalania:

💧 Korozja i rdza – na płytce, elementach, złączach
💧 Zwarcia elektryczne – woda przewodzi prąd
💧 Przepalenia – efekt przeciążeń

Objawy wzmacniacza po zalaniu:

🔥 Całkowity brak reakcji
🔥 Spalony zapach
🔥 Widoczna rdza (brązowe/zielone naloty)
🔥 Białe wykwity (sole, minerały)
🔥 Odklejone elementy

Poniżej proces naprawy po poważnym zalaniu – od spalonego urządzenia do w pełni sprawnego wzmacniacza. 🔧

Uszkodzony wzmacniacz Logic7 z Mercedesa – widoczne uszkodzone ścieżki, kondensatory i elementy elektroniczne. Stan przed naprawą.

Uszkodzony wzmacniacz Logic7 z Mercedesa W221 – widoczne zrekonstruowane ścieżki i połączenia. W trakcie regeneracji.

Wzmacniacz Logic7 po regeneracji połączeń – naprawione ścieżki PCB, wymienione kondensatory i elementy elektroniczne. Widoczna zielona soldermaska uzupełniająca ubytki.

7. Montaż końcowy i testy funkcjonalne – finalizacja naprawy

Po zakończeniu prac naprawczych przychodzi czas na montaż i kompleksowe testy. To kluczowy etap weryfikujący jakość regeneracji.

Montaż końcowy:

🔧 Montaż wszystkich modułów (płyta cyfrowa, tuner)
🔧 Zamknięcie obudowy i czyszczenie

Co testujemy?

1. Testy elektryczne:
✓ Napięcia zasilające
✓ Pobór prądu (wykluczenie zwarć)
✓ Stabilność pracy

2. Testy audio:
✓ Wszystkie kanały głośnikowe
✓ Moc wyjściowa pod obciążeniem

3. Testy tunera:
✓ Odbiór FM/AM
✓ Czułość sygnału

4. Testy komunikacji:
✓ MOST bus – komunikacja z autem
✓ Brak kodów błędów w diagnostyce

Test wytrzymałościowy: wzmacniacz pracuje minimum 2 godziny pod pełnym obciążeniem:

Poniżej widok z przodu – od stanu przed naprawą do finalnego efektu gotowego do instalacji. ✅

Uszkodzony wzmacniacz Logic7 – widok z przodu przed naprawą

Wzmacniacz Logic7 w trakcie montażu końcowego

Zregenerowany wzmacniacz Logic7 – widok z przodu po naprawie

Dlaczego wykonujemy tylko kompleksowe naprawy?

Wyobraź sobie: Twój Logic7 z Mercedesa W221 jest spalony elektrycznie. Ktoś użył boostera do szybkiego ładowania akumulatora. Wzmacniacz nie włącza się i pobiera prąd.

Naprawa takiej usterki to wyzwanie dla większości serwisów elektroniki samochodowej. Załóżmy jednak, że znajdziesz kogoś, kto namierzy uszkodzone części i sprawi, że wzmacniacz zacznie grać.

Problem: Oddanie go w takim stanie, bez wymiany elementów podatnych na uszkodzenia, to szybka droga do ponownej awarii.

⚠️ Wilgoć, kurz i korozja już dawno zaczęły działać
⚠️ Zużyte elementy i podtrawione połączenia działają tylko przez chwilę
⚠️ Naprawa „na skróty” = tańsza teraz, droższa później

Co się dzieje potem?

Po pewnym czasie w aucie znów cisza. Myślisz, że to ta sama usterka – w końcu brak dźwięku z każdego źródła, jak poprzednio.

Ponowne oględziny wykazują: spalone są nie tylko wcześniejsze części, ale też procesor MOST (OASIS) i DSP.

Winowajca? Elementy, które powinny, ale nie zostały wymienione. Kondensator wybuchł, uszkodził sąsiednie części i przerwał połączenia.

Teraz naprawa to:

• Wymiana jeszcze większej liczby elementów
• Mozolna rekonstrukcja ścieżek
• Dużo zbędnej, kosztownej pracy

Można było tego uniknąć – wystarczyło prewencyjnie wymienić elementy podatne na uszkodzenie podczas pierwszej naprawy.

Dlatego każdą naprawę wykonujemy przez kompleksową regenerację.

Decydując się na tę metodę, masz pewność, że naprawiony wzmacniacz będzie działać jak nowy. 🔧 ✅

🔧 Nie jesteś pewien, co jest uszkodzone?
Zamów bezpłatną wycenę – odpowiemy w 24h →

Podsumowanie – jak przebiegała naprawa Logic7

Co zostało zrobione?

W ramach tej naprawy wzmacniacz Mercedes Logic7 Harman Becker przeszedł pełną regenerację obejmującą:

✅ Diagnostykę wstępną – ocena zakresu uszkodzeń
✅ Czyszczenie i rekonstrukcję ścieżek – odtworzenie połączeń miedzianych
✅ Naprawę tunera radiowego – wymiana uszkodzonych elementów SMD
✅ Wymianę kondensatorów – wszystkie elektrolityczne w sekcji zasilania
✅ Naprawę po zalaniu – neutralizacja korozji i rekonstrukcja
✅ Montaż końcowy – złożenie wszystkich modułów
✅ Testy funkcjonalne – 2 godziny pracy pod obciążeniem

📚 Chcesz dowiedzieć się więcej o naprawie wzmacniaczy?
Przeczytaj kompletny przewodnik po regeneracji systemów audio →

✅ Gotowy do naprawy swojego Logic7?

Artykuł Naprawa wzmacniacza Logic7 Harman Becker krok po kroku — fotorelacja pochodzi z serwisu OEMatic.

Naprawa radia i nawigacji w Mercedesach to nasza specjalizacja, dlatego polecamy Ci sprawdzić:

• Strzały, stuki i trzaski w Mercedesie W204 z nawigacją Comand NTG4
• 10 typowych usterek nawigacji Comand NTG4 oraz NTG4.5
• Jak samemu potwierdzić usterkę nawigacji Comand NTG2 w Mercedesie?

Weryfikacja wersji Audio APS 50

Radio nawigacje, o których dziś piszemy, to modele produkowane przez firmę Harman Becker. W zależności od rodzaju samochodu Twój przedni panel może być grafitowy lub mieć błyszczący czarny połysk. Pamiętaj: bez względu na wersję auta, Audio 50 APS firmowane przez Harman Backer nie posiadają czytnika kart SD.

Numery katalogowe radio nawigacji Audio 50 APS

Najszybsza i najlepsza metoda weryfikacji, to po prostu demontaż jednostki centralnej i odczytanie numerów katalogowych. Naklejka znamionowa znajduje się po prawej stronie urządzenia i zawiera wszelkie niezbędne informacje do potwierdzenia wersji.

Nawigacje montowane w W204 C klasa

W Mercedesach klasy C – W204 (sedan) oraz WS204 (kombi) możesz znaleźć radia o symbolach:

• 7050, BE7050, W204 HU-MID-DVD (napęd 1 CD/DVD), (np. A2048706894)
• 7051, BE7051, W204 HU-MID-DVD Changer (zmieniarka CD/DVD)
• 9059, BE9059, W204 HU-MID-DVD-ECE (napęd 1 CD/DVD), (np. A2049069800)
• 9060, BE9060, W204 HU-MID-DVD Changer-ECE (zmieniarka CD/DVD), (np. A2048700596)
• 9075, BE9075, WS204 HU-MID-DVD-ECE (napęd 1 CD/DVD), (np. A2048205497)
• 9076, BE9076, WS204 HU-MID-DVD-Changer-ECE (zmieniarka CD/DVD)

Nawigacje używane w W212 E klasa

W autach serii E W212 montowane były:

• 9013, BE9013, W212 HU-MID-DVD-ECE (napęd 1 CD/DVD)
• 9014, BE9014, W212 HU-MID-DVD Changer-ECE (zmieniarka CD/DVD)

Typowe usterki Audio 50 APS z W204 i W212

Wady w działaniu systemów audio z W204/W212 są powtarzalne — nawigacje przestają poprawnie uruchamiać się coraz częściej. Problemy, z jakimi możemy pomóc:

• Resetuje się cyklicznie. Pojawia się menu i następują wyłączenie się systemu, ponownie załącza się po chwili i znów widać tylko znak producenta.
• Nie włącza się w ogóle. Nie reaguje w ogóle na przekręcenie kluczyka ani na manualne włączanie.
• Zawiesza się na logo. Po przekręceniu zapłonu jedyne co widzisz to symbol Mercedes Benz.
• Blokada AntiTheft. Twoje radio nigdy nie było wymieniane, a domaga się odblokowania? To niestety usterka.

Artykuł Audio 50 APS Harman Becker z W204 W212 – jak rozpoznać uszkodzoną nawigację? pochodzi z serwisu OEMatic.

Jak zawsze zaczniemy od poprawnej identyfikacji systemu, bo chcemy, abyś był pewien, że opisywane problemy dotyczyć mogą Twojej nawigacji.

Jak rozpoznać NTG5*1 Audio 20?

Istnieje kilka metod na weryfikację:

1. Producent. Na naklejce znamionowej urządzenia znajdziesz logo firmy Panasonic.
2. Numer seryjny. Ten unikalny ciąg cyfr zaczyna się zawsze od PA1431, PA1432 lub PA1433.
3. Model. W polu Model.: widzisz NTG5*1 CD lub NTG5*1 BASE.
4. Numer referencyjny. Zaraz za Ref. no. znajdziesz CN-MP.. , CN-SP.. lub CQ-SP..
5. Funkcja nawigacji. Urządzenia z cyframi 520 na naklejce to wersja bez nawigacji (NTG5*1 BASE) , wersja z 522 (NTG5*1 CD) prowadzi do celu z mapami firmy Garmin.
6. Twoje Auto. Posiadasz Mercedesa klasy: A, B, E, ML, SLC, GLA lub CLA. Auta produkowane od 2015 do 2019.
7. Numer katalogowy. Tutaj zakres jest duży — poniżej małe zestawienie najczęściej spotykanych wersji:

A 166 900 65 17, A 166 901 37 02, A 212 902 34 11, CN-MP64F0AED, 522 PA1432, NTG5*1 CD
A 246 900 23 18, A 246 901 11 06, A 176 902 59 01, CN-MP55F0AEC, 522 PA1433, NTG5*1 CD
A 246 900 26 17, A 246 901 11 06, A 117 902 58 01, CN-SP16E0AEA, 522 PA1433, NTG5*1 CD
A 246 900 38 18, A 246 901 11 06, A 176 902 85 01, CN-MP55F0AED, 522 PA1433, NTG5*1 CD
A 246 900 47 16, A 246 901 73 03, A 212 902 34 11, CN-MP54F0AED, 522 PA1433, NTG5*1 CD
A 246 900 48 19, A 246 901 11 06, A 172 902 90 07, CN-SP16E1AEC, 522 PA1433, NTG5*1 CD
A 246 900 49 15, A 246 901 71 03, A 218 902 59 03, CQ-SP54F0AEA, 520 PA1431, NTG5*1 BASE
A 246 900 51 15, A 246 901 73 03, A 218 902 59 03, CN-MP54F0AEA, 522 PA1433, NTG5*1 CD
A 246 900 57 19, A 246 901 25 07, A 172 902 94 07, CN-SP16E2AEB, 522 PA1433, NTG5*1 CD
A 246 900 71 19, A 246 901 11 06, A 172 902 90 07, CN-SP16E1AEE, 522 PA1433, NTG5*1 CD
A 246 900 77 15, A 246 901 71 03, A 218 902 26 04, CQ-SP54F0AEC, 520 PA1431, NTG5*1 BASE
A 246 900 78 18, A 246 901 11 06, A 172 902 14 07, CN-SP16E1AEA, 522 PA1433, NTG5*1 CD
A 246 900 88 19, A 246 901 25 07, A 172 902 32 08, CN-SP16E2AEC, 522 PA1433, NTG5*1 CD
A 246 900 99 16, A 246 901 11 06, A 176 902 88 00, CN-MP55F0AE , 522 PA1433, NTG5*1 CD

Typowe usterki NTG5*1 Audio20

Nasi klienci tak opisują problemy z tymi urządzeniami:

• Najpierw urządzenie włączało się po jakimś czasie, potem było coraz to gorzej. Teraz ekran jest cały czas czarny, nie wciąga CD, ale wentylator jeszcze chodzi.
• Nawigacja włączała się po około 30 minutach, ale teraz w ogóle się nie włącza. Brak głosu i obrazu, a w liczniku ekran wyświetla tylko linie w menu „podróż, telefon i nawigacja”.
• NTG5*1 włącza się tylko na chwilę i wyświetla logo i następuje restart — i tak w kółko to samo.
• Ekran jest czarny, nic się nie pojawia — nie włącza się w ogóle.

W rezultacie wspólną cechą wszystkich usterek jest słyszalny szum wentylatora. Dodatkowe problemy, jak nie działająca klawiatura, nie działający przycisk eject, uszkodzony mechanizm cd, czy brak funkcji nawigacji, choć zdarzają się sporadycznie, to też są naprawiane w OEMatic.

NTG5*1 Audio20 nie włącza się w ogóle.

Już wiesz, jak potocznie mówi się na Twoją jednostkę centralną, porównałeś typowe usterki i wszystko się zgadza. Dlaczego zatem NTG5*1 nie działa w ogóle? W większości przypadków problem generuje usterka w pamięci wewnętrznej urządzenia — zazwyczaj jest to wada sprzętowa (defekt kości pamięci) i programowa (błędy softwarowe w pamięci). Jeżeli nawet uszkodzenie jest na tyle poważne, iż wymaga wymiany scalaka, to taką naprawę wykonujemy z zachowaniem oryginalnych danych radia (kodowania). Jest to ważne, ponieważ tak naprawione urządzenie działa na zasadzie plug and play. Po naprawie po prostu montujesz w samochodzie i ponownie używasz radionawigacji. Podsumowując, 95% napraw kończy się w ten sposób — nie musisz ponosić dodatkowych kosztów adaptacji. A co z pozostałym 5% uszkodzonych urządzeń? W takich sytuacjach po naprawie w OEMatic pomożemy znaleźć Ci odpowiedni serwis, który zgra ponownie działające NTG5*1 Audio20 z Twoim Mercedesem.

Jesteś ciekaw, co psuje się w starszych modelach? Polecamy przeczytać 10 typowych usterek nawigacji Comand NTG4 oraz NTG4.5 lub strzały, stuki i trzaski w Mercedesie W204 z nawigacją Comand NTG4. Ponad wszystko, choć systemy Audio 20 czy Comand lubią się psuć, to mamy skuteczne metody na ich reanimację.

Artykuł Dlaczego NTG5*1 Audio20 nie włącza się w ogóle? pochodzi z serwisu OEMatic.

Co  najczęściej psuje się w Comandzie z S-ki lub CLSa?

W wersjach przed liftowych producent montował jednostkę centralną, o potocznej nazwie NTG3. Ten model również lubi szwankować. Typowe wady starszych roczników zebraliśmy w jednym miejscu — w artykule nawigacja NTG3 zawiesza się na logo lub resetuje się przy włączeniu.

Comand NTG3.5 był montowany po 2009 roku, w odmłodzonej wersji Mercedesa W221 / C216.

Jak szybko potwierdzić, iż Twoja nawigacja to Comand NTG3.5?

Na bocznej naklejce z numerami katalogowymi, na pozycji „Model.:” znajdziesz np. BE 9031. Przykłady innych wersji, w zależności od rynku na który dedykowany był samochód:

• NTG3.5 BE 9027 – A 221 900 88 03 (pojedyńczy napęd DVD, nawigacja wersja ECE, BE9027)
• NTG3.5 BE 9028 – A 221 900 61 03 (zmieniarka DVD, wersja ECE, BE9028)
• NTG3.5 BE 9031 – A 221 900 89 03 (zmieniarka DVD, nawigacja wersje ECE, BE9031)
• NTG3.5 BE 9032 – A 221 900 89 01 (BE9032)
• NTG3.5 BE 9033 – zmieniarka DVD, nawigacja wersja Japonia, BE9033

Choć system jest dość awaryjny, to dobra wiadomość jest taka, że naprawiany w OEMatic. Co zatem psuje się najczęściej?

1. Comand NTG3.5 nie włącza się w ogóle.

2. Comand NTG3.5 resetuje się co jakiś czas.

3. Brak dźwięku – nie działa tuner radiowy.

4. Usterka napędu CD/DVD lub zmieniarki 6 CD/DVD.

5. Problemy z włączeniem funkcji nawigacji.

1. Comand NTG3.5 nie włącza się w ogóle.

Ten model jest kodowany do auta na podstawie numer nadwozia. Oznacza to, że jeżeli nie chcesz naprawiać swojego oryginalnego i dokupisz drugą używana jednostkę, to musisz brać pod uwagę ekstra koszty. Nie obejdzie się bez zakupu (kodów aktywacyjnych anti theft i funkcji nawigacji) oraz ich wpisania do jednostki (odpowiednim sprzętem diagnostycznym). Bez takiej procedury sprzęt będzie bezużyteczny.

95% urządzeń Comand NTG3.5 naprawionych przez nasz serwis nie potrzebuje dodatkowego kodowania. Jest to istotne, ponieważ tak zregenerowane urządzenie jest od razu gotowe do użycia. Po prostu montujesz w aucie i znów cieszysz się działającym systemem. Nie będziesz musiał ponosić dodatkowych wydatków na dopisanie nawigacji do auta.

2. Comand NTG3.5 resetuje się co jakiś czas.

Usterka o tyle denerwująca, iż menu widzisz tylko przez kilkadziesiąt sekund. Po tym czasie następuje charakterystyczny reset, czyli wyłączenie i włączenie się ponowne systemu. Co powoduje, że Comand działa tylko przez moment? Tu nie ma jednej odpowiedzi, ale fakt, iż posiadamy odpowiednie środowisko testowe i procedury napraw sprawia, że tak uszkodzone Comandy regenerujemy w krótkim czasie.

3. Brak dźwięku – nie działa tuner radiowy.

W tym momencie należy Ci się trochę wyjaśnienia. Mówimy o ciszy w głośnikach, ale przecież tuner jest we wzmacniaczu, a nie w Comandzie. Dlaczego, jednak o tym wspominamy? Ponieważ chcemy, abyś wiedział, co jest powodem braku audio. Usterka radia, trzaski i anomalia dźwięku spowodowane są w 99% uszkodzonym wzmacniaczem Logic7 w bagażniku. Naprawiamy takie moduły poprzez regenerację, mamy to szczegółowo opisane w artykule Zepsuty wzmacniacz Logic7 w Twoim Mercedesie? Naprawimy go!

4. Usterki napędu CD/DVD lub zmieniarki 6 CD/DVD.

Sytuacja, kiedy Comand przyjmuje płytę, pokazuje ilość utworów, ale nie odtwarza muzyki (a wzmacniacz jest sprawny) jest bardzo częsta. W tym momencie nie pomoże jego resetowanie, wymiana lasera czy programu. Pozostaje naprawa napędu, a sprzęt znów odzyska możliwość odtwarzania płyt audio.

5. Problemy z włączeniem funkcji nawigacji.

Jeżeli po wybraniu NAVI widzisz jedynie ekran z ładującą się nawigacją, to prawdopodobnie dysk uległ uszkodzeniu. Jeżeli w Twoim Comandzie brakuje tego nośnika danych, to możemy zamontować drugi i uruchomić funkcję nawigacji.

5 typowych usterek, które wymieniliśmy,na pewno nie wyczerpują tematu naprawy NTG3.5. Jeżeli Twój sprzęt ma inne wady, to jesteśmy otwarci na przyjęcie do serwisu — zweryfikujemy problem na etapie ekspertyzy.

Artykuł 5 typowych problemów w nawigacji Mercedes Comand NTG3.5  pochodzi z serwisu OEMatic.

Test pętli MOST to metoda diagnostyczna pozwalająca jednoznacznie potwierdzić, czy usterka (np. zawieszanie się na logo lub restarty) w Mercedesie z systemem NTG2 jest spowodowana awarią samej jednostki centralnej Comand, czy innego modułu w pierścieniu światłowodowym (np. wzmacniacza lub zmieniarki).

Twoje radio Comand NTG2 w Mercedesie zawiesza się na logo. Czasami się restartuje, czasami na chwilę zaskoczy, by za moment znów zgasnąć. Stoisz przed frustrującym dylematem: co tak naprawdę jest zepsute? Czy to na pewno wina radia?

Wymiana modułów „w ciemno” to kosztowna loteria. Możesz wydać pieniądze na używane radio tylko po to, by odkryć, że problem leży gdzie indziej (np. we wzmacniaczu). Zanim podejmiesz jakiekolwiek decyzje serwisowe, musisz mieć 100% pewności, który element zawodzi.

W tym poradniku DIY pokażemy Ci prosty, 10-minutowy test, który możesz wykonać samodzielnie przy użyciu narzędzia za kilkadziesiąt złotych. Potwierdzisz, czy to na pewno Comand jest uszkodzony. Jeśli tak, od razu dowiesz się, jakie są standardowe warunki regeneracji takiej jednostki (koszt to zazwyczaj 984 zł brutto, naprawa trwa 1-5 dni, a gwarancja wynosi 12 miesięcy).

Krok 1: Jakie objawy kwalifikują się do tego testu?

Ten poradnik jest dla Ciebie, jeśli obserwujesz w swoim Mercedesie któryś z poniższych problemów, wskazujących na przerwę w pętli światłowodowej:

• Zawieszanie się na logo Mercedes (Boot Loop): Radio uruchamia się, pokazuje logo „Mercedes Benz” i na tym staje lub cyklicznie restartuje się w pętli.
• Losowe restarty podczas jazdy: Radio działa przez chwilę, po czym nagle gaśnie i próbuje uruchomić się ponownie.
• Rozładowywanie akumulatora: Czasem usterce towarzyszy ciągły pobór prądu, nawet po wyłączeniu zapłonu, co prowadzi do rozładowania akumulatora przez noc.

Krok 2: Jakich urządzeń dotyczy ten poradnik?

Metoda ta dotyczy systemu nawigacyjnego Comand NTG2 (producent: Harman/Becker), montowanego w Mercedesach od ok. 2005 roku.

Urządzenia te znajdziesz m.in. w modelach:

• Mercedes A Klasa (W169)
• Mercedes B Klasa (W245)
• Mercedes C Klasa (W203)
• Mercedes CLK (W209)
• Mercedes ML (W164)
• Mercedes GL (X164)
• Mercedes R (W251)

Krok 3: Zrozumienie problemu – jak działa magistrala MOST?

Zanim zaczniesz test, musisz zrozumieć, dlaczego diagnoza jest tak ważna.

W Twoim Mercedesie poszczególne moduły audio (radio Comand, zmieniarka, sterownik telefonu, wzmacniacz) komunikują się ze sobą po światłowodzie. Cały ten system działa na zasadzie pierścienia (Magistrala MOST).

Wyobraź sobie, że dane przepływają z jednego modułu do drugiego, tworząc obieg zamknięty. Jeżeli którykolwiek z modułów w tym pierścieniu jest popsuty (np. wzmacniacz), to dane nie są przesyłane do kolejnego. Obwód zostaje przerwany (otwarty).

Efektem końcowym przerwania pierścienia są właśnie takie anomalie, jak zawieszanie się nawigacji. Dlatego logo Mercedes na ekranie nie zawsze musi oznaczać usterki samego radia Comand NTG2. Winny może być inny moduł w pętli.

Krok 4: Test pętli MOST [INSTRUKCJA KROK PO KROKU]

Metodą na szybką weryfikację, czy to na pewno Twój Comand ma usterkę, jest wykonanie testu na zamkniętym światłowodzie.

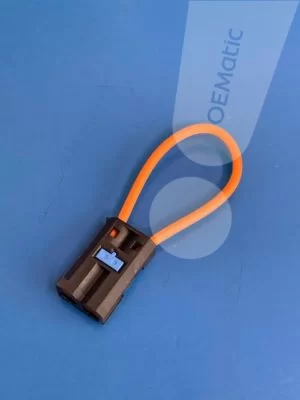

Polega to na odłączeniu oryginalnego przewodu światłowodowego od radia i podłączeniu w jego miejsce specjalnej pętli (zworki) MOST. To nic innego jak kawałek „zagiętego” światłowodu, który „oszukuje” system, zamykając pierścień bez udziału radia.

Procedura weryfikacji usterki

Test składa się z następujących kroków:

1. Zdemontuj jednostkę Comand NTG2 z deski rozdzielczej.

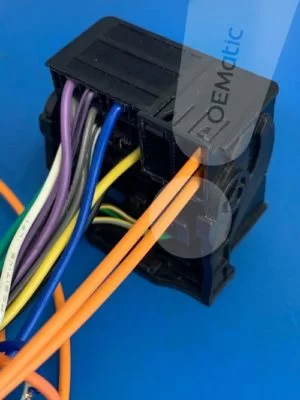

2. Odłącz główną wtyczkę zasilającą (to w jej skład wchodzi przewód światłowodu).
3. Wypnij z tej wtyczki małą, podwójną wtyczkę ze światłowodem (zazwyczaj pomarańczowe przewody).

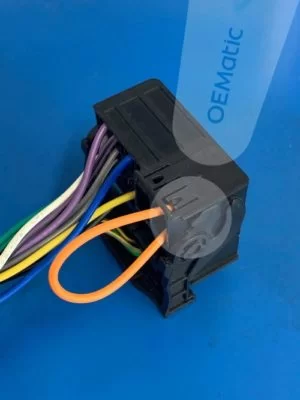

4. Wepnij w jej miejsce zakupioną wcześniej pętlę MOST.
5. Ponownie podłącz całą, zmodyfikowaną wtyczkę zasilania do radia i uruchom testowo urządzenie.

Interpretacja wyników testu (Kluczowy moment!)

Masz teraz dwie możliwości:

1. Comand JEST SPRAWNY: Jeżeli w tym momencie sprzęt działa poprawnie – widzisz pełne menu, możesz przełączać między stacjami radiowymi, nic się nie resetuje ani nie zawiesza – to Twój Comand NTG2 jest sprawny. Pełny opis napraw znajdziesz w artykule naprawa COMAND NTG2. Usterki musisz szukać w innych modułach pierścienia MOST (np. we wzmacniaczu lub zmieniarce). Jedyną anomalią w tym trybie będzie brak dźwięku (bo pominąłeś wzmacniacz w pętli – oczywiście, o ile masz wzmacniacz w aucie).
2. Comand JEST USZKODZONY: W sytuacji, gdy problem występuje nadal (mimo założonej pętli radio wciąż wisi na logo lub się restartuje) – masz 100% potwierdzenie. Twój Comand NTG2 jest popsuty i nadaje się do naprawy.

Krok 5: Diagnoza potwierdzona – co dalej?

Jeśli Twój test jednoznacznie wykazał winę jednostki Comand (scenariusz nr 2), nie musisz już szukać „w ciemno”. Możesz zlecić regenerację uszkodzonego urządzenia.

Skuteczna naprawa polega na regeneracji płyty głównej urządzenia. W OEMatic proces ten wygląda następująco:

• Całkowity koszt: 984 zł brutto
• Czas realizacji: 1-5 dni roboczych
• Gwarancja: 12 miesięcy (pisemna gwarancja – faktura VAT)

Naprawa jest na poziomie sprzętowym, co oznacza, że po odesłaniu urządzenia jest ono w pełni gotowe do montażu (plug & play) i nie wymaga żadnego kodowania.

Szczegółowy opis przyczyn usterki (dlaczego NTG2 się psuje?) oraz procesu regeneracji krok po kroku znajdziesz w naszym głównym artykule serwisowym:
➡️ [Naprawa Comand NTG2 Mercedes – zawiesza się na logo? Jak to regenerujemy]

FAQ – Pytania dotyczące diagnozy

O autorze tego artykułu

Artykuł przygotowany przez zespół techniczny serwisu. Specjalizujemy się w zaawansowanej diagnostyce i naprawie fabrycznych systemów radio nawigacji marek premium. Posiadamy wieloletnie doświadczenie i setki naprawionych jednostek Comand NTG2 montowanych w autach Mercedes Benz na koncie.

Potrzebujesz pomocy w diagnozie lub naprawie?

Jeśli po przeczytaniu poradnika masz wątpliwości lub Twoja diagnoza potwierdziła usterkę Comanda – jesteśmy do dyspozycji.

Artykuł Jak samemu potwierdzić usterkę nawigacji Comand NTG2 w Mercedesie? pochodzi z serwisu OEMatic.

Melco, Harman Becker i Matsushita

Nawigacje, dla których przygotowaliśmy zestawienie popularnych usterek, wychodziły z różnych fabryk. Nie przejmuj się, jeżeli nie możesz rozpoznać producenta — opis usterki na pewno skojarzysz ze swoim problemem.

Modele z serii NTG4

Jednostki centralne z tej grupy montowane były w autach W204, W207 i W212.

Nawigacje z NTG4.5

Urządzenia z tej serii znajdziesz w autach Mercedes Benz W166, W176, W204, W207, W212, W246, R172 SLK.

10 typowych usterek nawigacji fabrycznych Comand NTG4 oraz NTG4.5

Przed Tobą subiektywny wybór problemów, z którymi w OEMatic spotykamy się podczas napraw serwisowych. Oczywiście usterek jest więcej, ale z tymi poniżej klienci zgłaszają się najczęściej.

1. Comand nie włącza się całkowicie.

Brak reakcji na przycisk włącznika, a ekran jest czarny. W głośnikach cisza.

2. Radio nawigacja resetuje się do logo.

Po przekręceniu kluczyka widzisz logo Mercedesa po czym, sprzęt się wyłącza i włącza samoczynnie. Cykliczne resetowanie się trwa cały czas.

3. System zawiesza się i nie reaguje

Teoretycznie wszystko działa, ale Comand od czasu do czasu potrafi się zawiesić i nie reagować na przyciski.

4. Brak dźwięku w samochodzie.

Usterka objawia się totalną ciszą na każdym ze źródeł. O słuchaniu ulubionej stacji radiowej możesz zapomnieć.

5. Trzaski w głośnikach.

Charakterystyczne uciążliwe stukanie przypominające strzelanie z karabina. Problem pojawia się od razu lub po pewnym czasie od uruchomienia.

6. Sprzęt jest po zalaniu / zawilgoceniu.

Woda wewnątrz urządzenia potrafi mocno nabałaganić. Musisz uważać, ponieważ korozja postępuje w ekspresowym tempie.

7. Brak odczytu płyt CD / DVD.

Napęd nie potrafi rozpoznać płyty, wyrzuca samoczynnie. Dodatkowo może się zdarzyć, że płyta zablokuje się w mechanizmie.

8. Aktualizacja map zatrzymuje się na 97%.

Podczas instalowania nowej mapy Twój Comand przy 97% prosi o DVD2, po czym aktualizacja zatrzymuje się całkowicie.

9. Wadliwy dysk twardy.

Choć zastosowany nośnik jest w wersji automotive i teoretycznie jest odporny na wstrząsy — to niestety psuje się nagminnie.

10. Uszkodzone gniazdo SD.

Jeżeli próbowałeś włożyć kartę odwrotnie lub na siłę, to efekt może być jeden. Zniszczony czytnik lub moneta w środku — to najczęstszy opis usterki.

Jeżeli w Twoim Mercedesie występuje któryś z wymienionych problemów to, zamiast wyrzucić Comanda do kosza — wyślij do OEMatic. Mamy skuteczne metody na powyższe usterki.

Artykuł 10 typowych usterek nawigacji Comand NTG4 oraz NTG4.5 pochodzi z serwisu OEMatic.
