Naprawa wzmacniacza Logic7 Harman Becker krok po kroku — fotorelacja

Ostatnia aktualizacja: 31 października 2025

Wstęp – zaglądamy do środka Logic7

Chcesz zobaczyć objawy usterki, poznać przyczyny awarii i dowiedzieć się, ile kosztuje naprawa? Przeczytaj nasz główny wpis na blogu:

Naprawa wzmacniacza Mercedes Logic7 – brak dźwięku | 1–5 dni

Teraz czas zajrzeć do środka – zobaczyć na własne oczy, jak wygląda profesjonalna regeneracja wzmacniacza Logic7.

To nie jest teoretyczny opis. To rzeczywista dokumentacja fotograficzna z naprawy systemu dźwięku Logic7 firmy Harman Becker z samochodu Mercedes Benz W221.

Gotowy? Zaczynamy! 🔧

Jak udokumentowaliśmy ten proces regeneracji?

System 3 zdjęć: Każdy etap regeneracji dokumentujemy trzema fotografiami.

1. PRZED – uszkodzony wzmacniacz (brudny, skorodowany, ze spalonymi elementami)
2. W TRAKCIE – proces regeneracji (czyszczenie, odbudowa ścieżek, wymiana komponentów)
3. PO – wzmacniacz po naprawie (zabezpieczony, przetestowany, gotowy do wysyłki)

Dokumentacja fotograficzna to nie tylko materiał edukacyjny. To przede wszystkim dowód jakości naszej pracy. Każdy klient może zobaczyć, w jakim stanie był wzmacniacz i co dokładnie zostało naprawione.

W artykule znajdziesz ponad 20 zdjęć – polecamy przyjrzeć się szczegółom. 🔍

1. Diagnostyka wstępna – pierwszy kontakt z uszkodzonym wzmacniaczem

Każda naprawa zaczyna się od dokładnej diagnostyki. W przypadku tego wzmacniacza Logic7 problem był widoczny już na pierwszy rzut oka – urządzenie nosiło ślady wieloletniego użytkowania, zabrudzenia oraz uszkodzeń elektrycznych.

Co sprawdzamy na początku?

✓ Stan obudowy – czy są ślady uderzeń, pęknięć lub deformacji
✓ Złącza i wtyki – czy nie są skorodowane lub połamane
✓ Widoczne uszkodzenia płyty – przepalenia, pęknięte kondensatory, ślady wilgoci
✓ Stan elementów montażowych – czy coś się odklejło, odpadło lub spaliło

W tym przypadku wzmacniacz wymagał kompleksowej regeneracji – od czyszczenia, przez rekonstrukcję ścieżek, aż po wymianę uszkodzonych komponentów.

Poniżej przedstawiam pełen proces naprawy tego konkretnego egzemplarza – krok po kroku, bez tajemnic. 🔧

Uszkodzony wzmacniacz Logic7 – stan przed naprawą

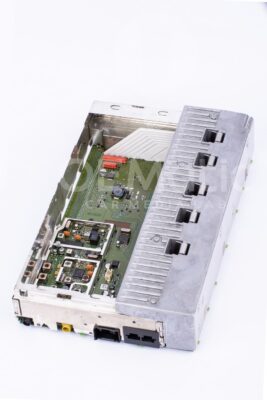

Wzmacniacz Logic7 w trakcie procesu naprawy

Zregenerowany wzmacniacz Logic7 – gotowy do montażu

2. Ocena uszkodzeń – szczegółowa analiza z góry

Po wstępnej diagnostyce przechodzimy do dokładnej oceny technicznej. Widok z góry pokazuje wszystkie kluczowe sekcje wzmacniacza i zakres uszkodzeń.

Na co zwracamy uwagę?

✗ Wypukłe lub wyciekające kondensatory
✗ Przepalone ścieżki (ciemne przebarwienia)
✗ Skorodowane złącza (wilgoć, zalanie)
✗ Brakujące elementy (odpadłe rezystory, cewki)
✗ Ślady przegrzania wokół tranzystorów mocy
✗ Kurz i brud na płycie głównej

Korozja – postępujący problem:

Korozja we wzmacniaczu Logic7 to proces, którego nie da się zatrzymać. Dotyczy głównie kondensatorów i rezystorów SMD. Raz rozpoczęta, postępuje i zwiększa zakres usterek.

⚠️ Problem: Element dziś sprawny, za miesiąc może być uszkodzony
⚠️ Rezystory – wizualnie OK, ale zmienione parametry
⚠️ Przetwornice – zmiana napięcia pracy = poważne awarie

W tym przypadku uszkodzenia objęły wszystkie sekcje – wymagana była kompleksowa regeneracja.

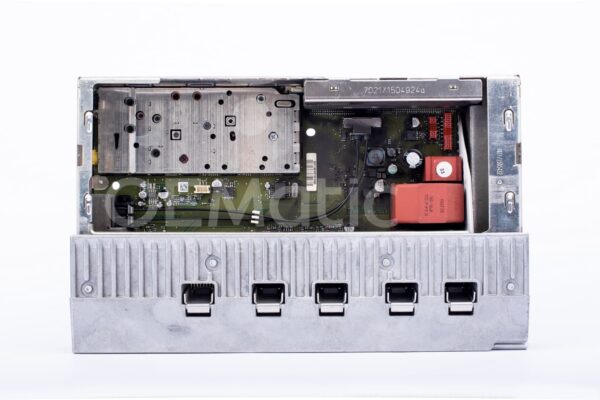

Uszkodzony wzmacniacz Logic7 – widok z góry na wszystkie sekcje

Wzmacniacz Logic7 podczas naprawy – widok na wszystkie sekcje

Zregenerowany wzmacniacz Logic7 – widok z góry po naprawie

💡 Masz uszkodzony wzmacniacz Logic7? Zobacz, jak wysłać urządzenie do naprawy →

3. Czyszczenie i rekonstrukcja ścieżek

To najbardziej wymagający i czasochłonny etap regeneracji. Rekonstrukcja ścieżek wymaga precyzji, doświadczenia i cierpliwości.

Dlaczego ścieżki ulegają uszkodzeniu?

⚠️ Korozja i rdza – wilgoć, zalanie
⚠️ Przepięcia elektryczne – awaria instalacji w aucie
⚠️ Przegrzanie – długotrwała praca w wysokiej temperaturze
⚠️ Uszkodzenia mechaniczne – pęknięcia płytki PCB

Proces rekonstrukcji – krok po kroku:

1. Czyszczenie płytki – usunięcie rdzy i korozji
2. Identyfikacja uszkodzeń – sprawdzenie ciągłości multimetrem
3. Usunięcie skorodowanych fragmentów – mechaniczne oczyszczenie
4. Rekonstrukcja połączeń – odtworzenie ścieżek drutem miedzianym
5. Zabezpieczenie – pokrycie soldermask (lakier ochronny)
6. Weryfikacja – kontrola ciągłości i izolacji

Zakurzony i skorodowany wzmacniacz Logic7 – stan wyjściowy

Rekonstrukcja uszkodzonych ścieżek w wzmacniaczu Logic7

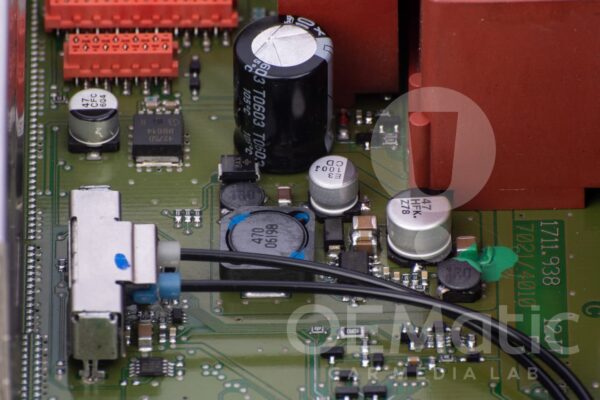

Zregenerowany wzmacniacz Logic7 po rekonstrukcji ścieżek

4. Naprawa tunera radiowego – specjalistyczna regeneracja

Tuner radiowy to jeden z najbardziej wrażliwych elementów wzmacniacza Logic7. Odpowiada za odbiór FM/AM i przetwarzanie sygnału. Uszkodzenie objawia się brakiem radia, szumami lub niemożnością wyszukiwania stacji.

Najczęstsze problemy z tunerem:

🔴 Uszkodzone układy scalone – przepięcia, przegrzanie
🔴 Skorodowane złącza antenowe – słaby odbiór
🔴 Uszkodzone kondensatory – zniekształcony dźwięk
🔴 Przepalone ścieżki – całkowity brak odbioru

🔧 Nie jesteś pewien, co jest uszkodzone?
Zamów bezpłatną wycenę – odpowiemy w 24h →

Poniżej pełen proces regeneracji – od uszkodzonego modułu do w pełni sprawnego tunera. 📻

Uszkodzony tuner radiowy wzmacniacza Logic7 – stan wyjściowy

Regeneracja tunera radiowego Logic7 – etap naprawy

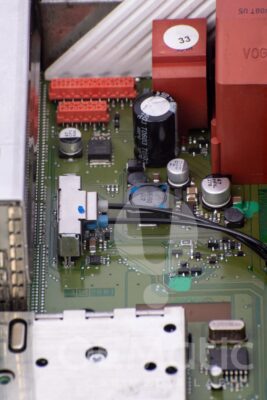

Zregenerowany tuner radiowy Logic7 – gotowy do montażu

5. Wymiana kondensatorów i zabezpieczenie płyty głównej

Kondensatory elektrolityczne to najczęściej uszkadzający się element w Logic7. Z czasem wysychają, tracą pojemność lub wybuchają, powodując awarię całego urządzenia.

Dlaczego kondensatory się psują?

⚡ Starzenie się – degradacja elektrolitu po latach
⚡ Wysokie temperatury – praca w bagażniku w upale
⚡ Przepięcia – skoki napięcia w instalacji
⚡ Wibracje – osłabienie lutowań podczas jazdy
⚡ Wilgoć – korozja i wycieki elektrolitu

Objawy uszkodzenia:

❌ Wypukła górna część kondensatora
❌ Wycieki elektrolitu (brązowa substancja)
❌ Brak dźwięku mimo włączenia
❌ Trzaski i zakłócenia
❌ Przegrzewanie sekcji zasilania

Proces wymiany – krok po kroku:

1. Identyfikacja – sprawdzenie wizualne i pomiar ESR
2. Demontaż – odlutowanie starych elementów
3. Czyszczenie – usunięcie resztek elektrolitu
4. Dobór zamienników – odpowiednie parametry
5. Montaż – lutowanie z zachowaniem polaryzacji
6. Zabezpieczenie – pokrycie lakierem soldermask
7. Testy – pomiar napięć i stabilności

Po co lakier ochronny?

🛡️ Ochrona przed wilgocią i korozją
🛡️ Izolacja elektryczna
🛡️ Wzmocnienie mechaniczne lutowań
🛡️ Profesjonalny wygląd

Uszkodzona płyta główna wzmacniacza Logic7 – stan przed wymianą kondensatorów

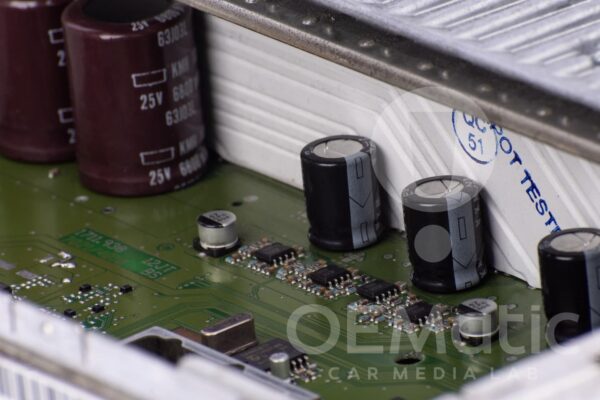

Wymiana elementów w trakcie naprawy

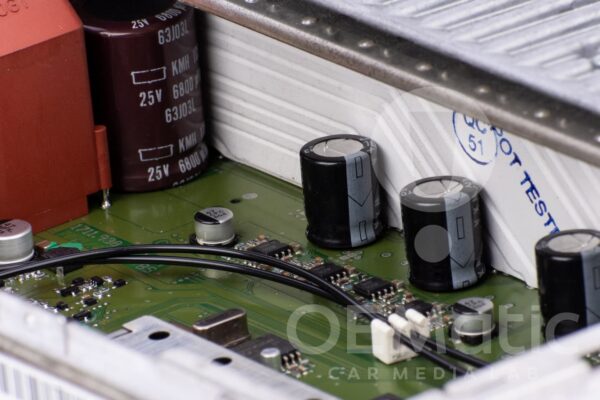

Zabezpieczona płyta główna Logic7 – lakierem

6. Naprawa sekcji zasilania po zalaniu – ekstremalne uszkodzenia

Zalanie to najgorszy scenariusz dla elektroniki samochodowej. Woda powoduje korozję, zwarcia i przepalenia, które niszczą całe sekcje wzmacniacza.

Skutki zalania:

💧 Korozja i rdza – na płytce, elementach, złączach
💧 Zwarcia elektryczne – woda przewodzi prąd
💧 Przepalenia – efekt przeciążeń

Objawy wzmacniacza po zalaniu:

🔥 Całkowity brak reakcji
🔥 Spalony zapach
🔥 Widoczna rdza (brązowe/zielone naloty)
🔥 Białe wykwity (sole, minerały)
🔥 Odklejone elementy

Poniżej proces naprawy po poważnym zalaniu – od spalonego urządzenia do w pełni sprawnego wzmacniacza. 🔧

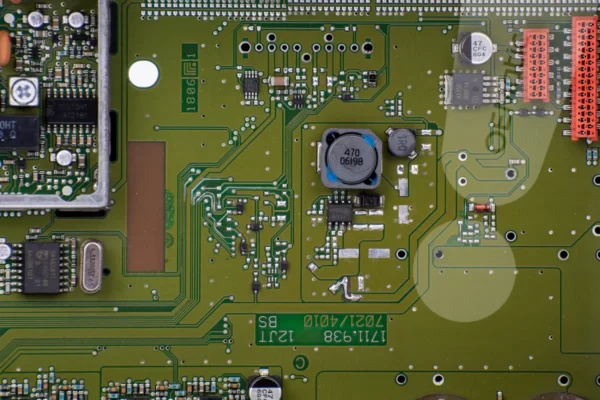

Uszkodzony wzmacniacz Logic7 z Mercedesa – widoczne uszkodzone ścieżki, kondensatory i elementy elektroniczne. Stan przed naprawą.

Uszkodzony wzmacniacz Logic7 z Mercedesa W221 – widoczne zrekonstruowane ścieżki i połączenia. W trakcie regeneracji.

Wzmacniacz Logic7 po regeneracji połączeń – naprawione ścieżki PCB, wymienione kondensatory i elementy elektroniczne. Widoczna zielona soldermaska uzupełniająca ubytki.

7. Montaż końcowy i testy funkcjonalne – finalizacja naprawy

Po zakończeniu prac naprawczych przychodzi czas na montaż i kompleksowe testy. To kluczowy etap weryfikujący jakość regeneracji.

Montaż końcowy:

🔧 Montaż wszystkich modułów (płyta cyfrowa, tuner)
🔧 Zamknięcie obudowy i czyszczenie

Co testujemy?

1. Testy elektryczne:
✓ Napięcia zasilające
✓ Pobór prądu (wykluczenie zwarć)
✓ Stabilność pracy

2. Testy audio:
✓ Wszystkie kanały głośnikowe
✓ Moc wyjściowa pod obciążeniem

3. Testy tunera:
✓ Odbiór FM/AM
✓ Czułość sygnału

4. Testy komunikacji:
✓ MOST bus – komunikacja z autem
✓ Brak kodów błędów w diagnostyce

Test wytrzymałościowy: wzmacniacz pracuje minimum 2 godziny pod pełnym obciążeniem:

Poniżej widok z przodu – od stanu przed naprawą do finalnego efektu gotowego do instalacji. ✅

Uszkodzony wzmacniacz Logic7 – widok z przodu przed naprawą

Wzmacniacz Logic7 w trakcie montażu końcowego

Zregenerowany wzmacniacz Logic7 – widok z przodu po naprawie

Dlaczego wykonujemy tylko kompleksowe naprawy?

Wyobraź sobie: Twój Logic7 z Mercedesa W221 jest spalony elektrycznie. Ktoś użył boostera do szybkiego ładowania akumulatora. Wzmacniacz nie włącza się i pobiera prąd.

Naprawa takiej usterki to wyzwanie dla większości serwisów elektroniki samochodowej. Załóżmy jednak, że znajdziesz kogoś, kto namierzy uszkodzone części i sprawi, że wzmacniacz zacznie grać.

Problem: Oddanie go w takim stanie, bez wymiany elementów podatnych na uszkodzenia, to szybka droga do ponownej awarii.

⚠️ Wilgoć, kurz i korozja już dawno zaczęły działać
⚠️ Zużyte elementy i podtrawione połączenia działają tylko przez chwilę
⚠️ Naprawa „na skróty” = tańsza teraz, droższa później

Co się dzieje potem?

Po pewnym czasie w aucie znów cisza. Myślisz, że to ta sama usterka – w końcu brak dźwięku z każdego źródła, jak poprzednio.

Ponowne oględziny wykazują: spalone są nie tylko wcześniejsze części, ale też procesor MOST (OASIS) i DSP.

Winowajca? Elementy, które powinny, ale nie zostały wymienione. Kondensator wybuchł, uszkodził sąsiednie części i przerwał połączenia.

Teraz naprawa to:

• Wymiana jeszcze większej liczby elementów
• Mozolna rekonstrukcja ścieżek
• Dużo zbędnej, kosztownej pracy

Można było tego uniknąć – wystarczyło prewencyjnie wymienić elementy podatne na uszkodzenie podczas pierwszej naprawy.

Dlatego każdą naprawę wykonujemy przez kompleksową regenerację.

Decydując się na tę metodę, masz pewność, że naprawiony wzmacniacz będzie działać jak nowy. 🔧 ✅

🔧 Nie jesteś pewien, co jest uszkodzone?
Zamów bezpłatną wycenę – odpowiemy w 24h →

Doskonała

Zobacz wszystkie opinie

Jacek

Usługa odkodowania fabrycznego radia Alfa Romeo, gdzie ASO niestety umyło ręce. OEMatic rozwiazał sprawę w trybie expresowym, w przystępnej cenie.Bardzo Dobra Robota 😃👍

Krystian Paroń

Skoda Octavia gen 3 brak dźwięku z głośników po przez podłączenie z bt, USB, CD, radio, napisałem do pana Tomasza od razu tak na prawdę problem rozwiązany zimne luty. Radio wysłane i potwierdzenie w 100% zimne luty naprawa z wysłaniem 2-3 dni po podłączeniu do samochodu problem został rozwiązany dźwięk z głośników gra na nowo. Polecam każdemu

Odpowiedź od właściciela:Cieszymy się, że dźwięk wrócił. W tych Octaviach zimne luty to niestety standard, ale jak widać – da się to szybko i skutecznie naprawić. Dzięki za polecenie!

Patryk Suchanek

Pacjent W204 2012r - radio w losowych momentach odcina dźwięk, czasami ma problemy podłączyć się przez bt z telefonem, czasami słychać dochodzące "strzały" z głośnika
W ostatnim czasie musiałem odpinać klemę gdyż głośnik strzelał nawet po zgaszeniu oraz zamknięciu pojazdu.
Wykonałem telefon do Pana Tomasza celem ustalenia szczegółów oraz ewentualnej przyczyny usterki - winowajcą może być radio albo wzmacniacz, więc zdecydowałem się wysłać obie rzeczy do naprawy.
Po dotarciu sprzętu do serwisu otrzymałem telefon z informacją oraz wyceną naprawy - winny jest wzmacniacz - radio w tym przypadku zostało również sprawdzone i nie wykazywało usterek.
Radio po naprawie wzmacniacza gra jak marzenie! Sprzęt po naprawie otrzymałem na testy w aucie. Po testach i przejechaniu 400km w deszczu czy też słońcu zero problemów które występowały przed naprawą. Mam wrażenie że radio gra nawet lepiej niż wcześniej i bass jest bardziej żywy 😃
Polecam każdemu! Sprzęt oddany w bardzo dobre oraz profesjonalne ręce, które służą pomocą na każdym kroku. Kontakt również super! Pan Tomek sam wyszedł z inicjatywą aby wysłać nr VIN celem weryfikacji czy inne podzespoły audio w aucie też należy sprawdzić. Szkoda że Google oferuje tylko 5 gwiazdek bo firma zasługuje na więcej.
Pełen profesjonalizm na każdym etapie.

Odpowiedź od właściciela:Cieszę się, że sprzęt gra jak trzeba! Przy takich objawach dokładne sprawdzenie radia i wzmacniacza to podstawa, żeby mieć pewność co do winowajcy. Niech służy i umila trasy.

Łukasz Puziak

Od dłuższego czasu walczyłem z uporczywym problemem w moim VW Passat B8– radio samochodowe notorycznie gubiło dźwięk. Na szczęście trafiłem do OEMatic Car Media Lab i to był strzał w dziesiątkę!
Od pierwszego kontaktu widać było profesjonalizm i ogromną wiedzę na temat fabrycznych systemów audio. Szybka diagnoza i jeszcze szybsza (i co najważniejsze: SKUTECZNA!) naprawa! Efekt? Radio gra krystalicznie czysto, bez żadnych przerw czy zaników. Czuć, że usterka została usunięta u źródła, a nie tylko chwilowo zamaskowana.
Jeśli macie jakiekolwiek problemy z fabrycznym nagłośnieniem, nawigacją czy radiem w swoim aucie (zwłaszcza VW, Audi, Skoda!), to zdecydowanie polecam OEMatic Car Media Lab. To prawdziwi eksperci!

Odpowiedź od właściciela:Dziękujemy Łukasz za szczegółową opinię! Jak widać - albo i słychać, obrze, że zdecydowałeś się na regenerację zamiast wymiany na używany 🙂

Miroslaw Syty

Świetna firma pomogą wam w każdej sytuacji jeśli chodzi o nawigację.
Dwie firmy z województwa małopolskiego tu gdzie mieszkam zasugerowały mi wymianę urządzenia, w autoryzowanym serwisie koszt usunięcia usterki 1400 ,- a oni pomogli mi to naprawić i to przez telefon 😃

Odpowiedź od właściciela:Dziękujemy! To idealny przykład naszej filozofii – jeśli problem da się rozwiązać wiedzą i zdalną instrukcją, nigdy nie naciągamy klienta na niepotrzebną wysyłkę czy wymianę sprzętu. Cieszymy się, że zaoszczędził Pan te 1400 zł!

Podsumowanie – jak przebiegała naprawa Logic7

Co zostało zrobione?

W ramach tej naprawy wzmacniacz Mercedes Logic7 Harman Becker przeszedł pełną regenerację obejmującą:

✅ Diagnostykę wstępną – ocena zakresu uszkodzeń
✅ Czyszczenie i rekonstrukcję ścieżek – odtworzenie połączeń miedzianych
✅ Naprawę tunera radiowego – wymiana uszkodzonych elementów SMD
✅ Wymianę kondensatorów – wszystkie elektrolityczne w sekcji zasilania
✅ Naprawę po zalaniu – neutralizacja korozji i rekonstrukcja
✅ Montaż końcowy – złożenie wszystkich modułów
✅ Testy funkcjonalne – 2 godziny pracy pod obciążeniem
