Brak dźwięku w Ford Kuga, Escape, Ranger lub Lincoln (2012-2019)? To zwykle efekt zimnych lutów w module tunera radia ACM — czyli mikropęknięć połączeń lutowanych. Naprawiamy ten moduł za 984 zł, w 1-3 dni, z gwarancją 24 miesiące. Diagnostyka jest bezpłatna.
Radio milczy, ale ekran działa normalnie? Trzaski narastają od tygodni? Reset akumulatora pomaga, ale tylko do następnego zamknięcia auta? To typowe objawy uszkodzonego modułu ACM Panasonic. Po naprawie moduł wraca gotowy do montażu — bez kodowania i bez adaptacji.
Nie działa: dźwięk z głośników, regulacja głośności, przełączanie na FM/CD.
Działa normalnie: wyświetlacz, Bluetooth (połączenie), nawigacja (obraz).
Poniżej krok po kroku: jak rozpoznać ACM, jakie są objawy, skąd bierze się usterka, jak wygląda proces naprawy oraz czym różni się to rozwiązanie od używki i ASO. Masz inny system audio, na przykład APIM albo Sony? Warto wtedy skorzystać z opcji → bezpłatna wycena.
- Co to jest moduł ACM i jak go rozpoznać?
- Objawy uszkodzonego modułu ACM Ford
- 1. Radio nie gra — całkowita cisza ze wszystkich źródeł
- 2. Trzaski w głośnikach — dźwięk znika i wraca
- 3. Radio przeskakuje na AM — zawieszone funkcje
- 4. Brak przełączania źródła dźwięku — nie działa FM, CD
- 5. Moduł „umiera" po zamknięciu auta — reset akumulatora jako tymczasowy ratunek
- Brak dźwięku w Ford Kuga, Escape, Ranger, Lincoln — ten sam moduł ACM
- Dlaczego ACM się psuje — zimne luty na płycie głównej
- Jak przebiega naprawa modułu ACM — krok po kroku
- Cena naprawy modułu ACM Ford, czas realizacji i gwarancja
- Naprawa ACM Ford vs używka vs ASO — porównanie
- Najczęściej zadawane pytania — naprawa modułu ACM Ford
- O autorze tego artykułu
- Przywróć dźwięk w swoim Fordzie

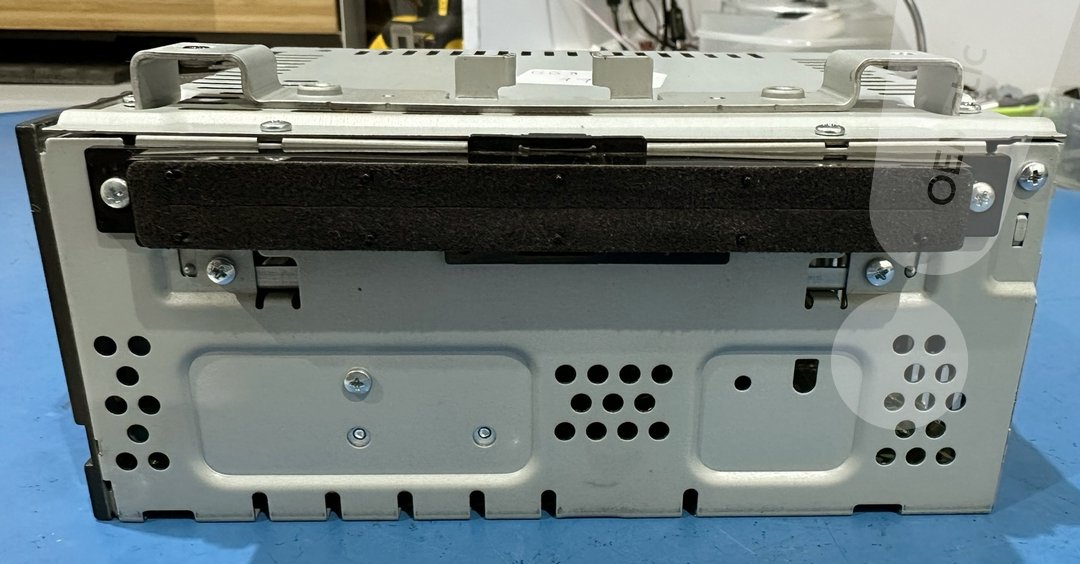

Co to jest moduł ACM i jak go rozpoznać?
ACM (Audio Control Module) to fabryczny moduł audio w Fordach. Łączy trzy funkcje w jednej obudowie: tuner FM/DAB, czyli radio cyfrowe, wzmacniacz dźwięku oraz napęd CD. Najprościej mówiąc, to właśnie ten element w desce rozdzielczej, do którego wkładasz płytę CD. Warto zauważyć, że ACM to tylko jedna z wielu jednostek, których regeneracją zajmuje się OEMatic — lista naprawianych radii samochodowych.
ACM a APIM — jak odróżnić?
Ford rozdzielił system multimedialny na dwa moduły:
- ACM = dźwięk, innymi słowy: tuner radia + wzmacniacz + CD. Brak dźwięku, trzaski albo zamrożona głośność zwykle wskazują na problem z ACM. Jeśli masz osobny wzmacniacz, na przykład Sony lub B&O, warto rozważyć też naprawę wzmacniaczy audio.
- APIM = ekran i system SYNC, to znaczy system multimedialny Forda. Nie działa dotyk, zawiesza się ekran albo pojawiają się problemy z nawigacją? To zwykle oznacza usterkę APIM.
W praktyce, jeśli nie ma dźwięku, ale wyświetlacz działa normalnie, usterka niemal na pewno leży po stronie ACM.

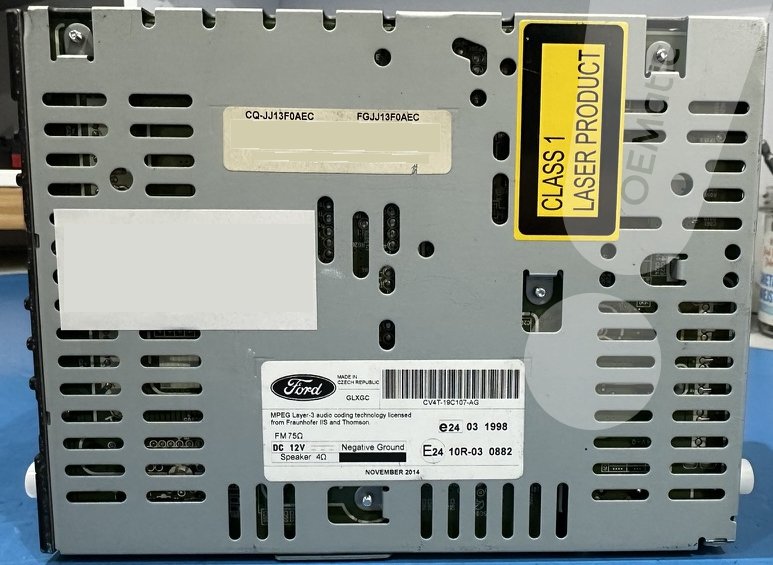

Jak rozpoznać ACM po etykiecie
Na etykiecie znajdziesz przede wszystkim:
| Pole | Na co patrzeć |
|---|---|
| Logo | Ford |
| Numer katalogowy (Part Number) | Format xxxx-19C107-xx — rdzeń 19C107, czyli identyfikator ACM |
| Producent | Panasonic (np. CQ-JJ13F0AEC lub CQ-FJ13F4AEA) |
| Kraj produkcji | Made in Czech Republic (GLXGC / GNNDC) albo Malaysia (GMBV) |
Przykładowe numery katalogowe naprawiane przez OEMatic
| Numer katalogowy | Model auta |
|---|---|
| CV4T-19C107-AG, -AF, -CE, -CF, -CG, -FE, -GE, -GF | Ford Kuga |
| GJ5T-19C107-GA, -DC, -DD | Ford Escape |
| EB3T-19C107-GJ | Ford Ranger |
| FT4T-19C107-KD | Ford |
| DE9T-19C107-EF | Lincoln |
Nie widzisz swojego numeru. OEMatic naprawia także inne warianty ACM — wyślij zdjęcie etykiety do bezpłatnej wyceny.
Objawy uszkodzonego modułu ACM Ford
Usterka modułu ACM zwykle objawia się na pięć sposobów — od trzasków w głośnikach aż po całkowitą ciszę. Warto zauważyć, że problem dotyczy wszystkich źródeł dźwięku jednocześnie, czyli FM, Bluetooth, CD i USB. Jeśli natomiast przestaje działać tylko jedno źródło, a pozostałe grają normalnie — warto szukać przyczyny gdzie indziej. Podobny problem, czyli brak dźwięku ze wszystkich źródeł, występuje też w modułach MIB3 Preh w VW Passat, Golf i Tiguan.
Radio nie gra — całkowita cisza ze wszystkich źródeł
Radio łączy się z telefonem przez Bluetooth, wyświetlacz pokazuje okładki albumów, a interfejs reaguje na dotyk — ale z głośników nie słychać nic. Głośność pozostaje zablokowana na 0 i suwak nie reaguje. Innymi słowy, nie ma większego znaczenia, czy włączysz FM, Bluetooth, USB czy CD — wszędzie panuje cisza.
To jeden z najczęstszych objawów, z jakimi moduły ACM trafiają do regeneracji.
Trzaski w głośnikach — dźwięk znika i wraca
Zwykle zaczyna się niewinnie: od sporadycznego trzasku podczas słuchania radia. Z tygodnia na tydzień trzaski robią się coraz częstsze i bardziej wyraźne. Najpierw dźwięk znika na kilka sekund, wraca i po chwili znów się urywa. W pewnym momencie cisza trwa dłużej niż sama muzyka.
„Zaczęło się od strasznych trzasków podczas słuchania, po chwili radio zaczynało grać z tym, że nie można było np. zmniejszyć głośności lub zmienić kanału.”
— zgłoszenie klienta, Ford Kuga 2014
Dlatego, jeśli słyszysz trzaski, warto potraktować je jako pierwszy sygnał ostrzegawczy. Zimne luty na płycie głównej — czyli osłabione lub popękane połączenia lutowane — jeszcze utrzymują kontakt, jednak z każdym cyklem termicznym pęknięcia się powiększają. W praktyce finał bywa przewidywalny: całkowita cisza. Warto zauważyć, że trzaski audio to znany problem też w VW RNS 510 — przyczyna jest podobna, choć moduł inny.
Radio przeskakuje na AM — zawieszone funkcje
Radio samo przełącza się na fale AM. W rezultacie nie da się wrócić na FM, zmienić stacji ani wyregulować głośności. Wyświetlacz pokazuje 0 przy głośności i nie reaguje na próby zmiany w żadną stronę.
„Radio ustawia się na fale AM i nie daje się przełączyć. Przed usterką trzeszczała.”
— zgłoszenie klienta, Ford Kuga
Brak przełączania źródła dźwięku — nie działa FM, CD
W tym przypadku moduł po prostu ignoruje polecenia zmiany źródła. Nie da się przełączyć na FM ani na płytę CD. Co więcej, przycisk zmiany źródła nie reaguje albo przełącza jedynie między ciszą a ciszą.
Moduł „umiera” po zamknięciu auta — reset akumulatora jako tymczasowy ratunek
Odłączasz akumulator, podłączasz go z powrotem — i wszystko działa. Nawigacja, MP3, radio, Bluetooth. Jednak zamykasz auto, wracasz rano — i znowu nic. Jedyny sposób, żeby to ponownie uruchomić, to kolejny reset akumulatora.
„Po odłączeniu akumulatora i ponownym włączeniu działa, po zamknięciu auta nie działa. Do tej pory przez 4 lata było wszystko ok. SYNC 3 wersja polskie menu.”
— zgłoszenie klienta, Ford Escape 2017
Rozpoznajesz któryś z tych objawów. Warto zauważyć, że trzaski to zwykle pierwszy sygnał — im dłużej zwlekasz, tym więcej sekcji płyty głównej ulega degradacji. Wyślij moduł do bezpłatnej diagnostyki.
Brak dźwięku w Ford Kuga, Escape, Ranger, Lincoln — ten sam moduł ACM
Ford Kuga nie odtwarza radia. Escape stracił dźwięk po kilku latach. Ranger trzeszczy na FM. Lincoln milczy na Bluetooth. W praktyce wszystkie te samochody z roczników 2012-2019 mają ten sam moduł tunera radia ACM Panasonic — i tę samą podatność na pękanie spoin lutowniczych.
Objawy są takie same niezależnie od modelu. Różnią się jedynie Part Numbers, przykładowo CV4T w Kuga, GJ5T w Escape i EB3T w Ranger, oraz sposób demontażu. Sama naprawa wygląda jednak tak samo — regenerujemy popękane połączenia i zabezpieczamy słabsze sekcje płyty. Kosztuje to 984 zł i trwa 1-3 dni.
Dlaczego ACM się psuje — zimne luty na płycie głównej
Przyczyną jest degradacja połączeń lutowanych na płycie głównej, czyli PCB, modułu ACM. Spoiny pękają pod wpływem wieloletnich cykli nagrzewania i chłodzenia — to tzw. zimne luty, innymi słowy cold solder joints. Problem w większości przypadków dotyczy modułów ACM Panasonic montowanych w Fordach z roczników 2012-2019.
Mechanizm powstawania zimnych lutów
Moduł ACM pracuje w desce rozdzielczej, czyli w miejscu narażonym na skrajne temperatury. W ciągu dnia silnik nagrzewa tę przestrzeń do 60 stopni, a nocą temperatura spada do poziomu otoczenia. Każdy taki cykl wywołuje mikroruchy w spoinach lutowniczych. Po kilku tysiącach takich cykli, zwykle po 4-7 latach użytkowania, spoiny zaczynają pękać. Pęknięta spoina oznacza przerywany albo całkowicie zerowy kontakt elektryczny.
Co więcej, zimne luty pojawiają się w różnych miejscach płyty głównej — m.in. w sekcji zasilania, przy końcówkach mocy i w punktach montażowych elementów SMD, czyli montowanych powierzchniowo — a nie w jednym, konkretnym punkcie. Właśnie dlatego objawy potrafią być różne: od trzasków, które wskazują na marginalny kontakt, przez zawieszanie się funkcji, czyli częściową utratę komunikacji, aż po całkowitą ciszę, co oznacza zerowy kontakt w sekcji audio. Ten sam mechanizm, czyli degradacja połączeń na PCB, powoduje brak dźwięku w VW Discover Pro.
Dlaczego reset akumulatora „pomaga” tymczasowo
Odłączenie zasilania i jego ponowne podłączenie powoduje restart modułu. Jeśli pęknięta spoina nadal utrzymuje marginalny kontakt, moduł przez chwilę działa poprawnie. Jednak po kolejnym cyklu termicznym, czyli sekwencji zamknięcie auta → schłodzenie → nagrzanie, kontakt znowu się zrywa.
To nie jest naprawa — to raczej plaster na objaw. Warto zauważyć, że każdy kolejny reset zwykle działa słabiej, bo pęknięcia powiększają się z każdym cyklem termicznym.
Dlaczego dotyczy roczników 2012-2019
Problem jest typowy dla modułów ACM Panasonic montowanych w Fordach od 2012 roku. Po 4-7 latach eksploatacji spoiny lutownicze dochodzą do progu, przy którym zaczyna ujawniać się usterka. Dla porównania starsze moduły, czyli te sprzed 2012 roku, mają inną architekturę audio. Z kolei nowsze, po 2019 roku, wykorzystują zmieniony proces produkcyjny.
Pęknięte spoiny nie naprawią się same. Reset akumulatora to plaster, a nie rozwiązanie problemu. Jedyną skuteczną metodą pozostaje regeneracja uszkodzonych połączeń na płycie głównej.
→ Wyślij moduł do bezpłatnej diagnostyki
Jak przebiega naprawa modułu ACM — krok po kroku
Cały proces trwa 1-3 dni robocze od momentu, w którym moduł trafi do serwisu. Odbiór kurierem jest gratis, diagnostyka bezpłatna, a odesłanie zawiera się w cenie.
Wysyłka modułu
Przede wszystkim kurier odbiera moduł od Ciebie bez dodatkowych opłat — koszt odbioru jest wliczony w cenę naprawy. Alternatywnie możesz też nadać przesyłkę samodzielnie na adres serwisu. W praktyce warto skorzystać z poradnika: jak bezpiecznie zapakować moduł do wysyłki.
Bezpłatna diagnostyka
Następnie moduł trafia na dedykowane stanowisko testowe z systemem SYNC — w wersji 1, 2 lub 3, dobranej do Twojego auta. Takie stanowisko odwzorowuje warunki pracy w samochodzie: BCM (Body Control Module, czyli moduł sterowania nadwoziem), OBD2 (diagnostyka pokładowa), klawiaturę sterującą oraz komplet wyświetlaczy.
W ramach diagnostyki test obejmuje funkcje takie jak tuner FM/DAB, wejście Bluetooth, CD, USB, regulację głośności oraz przełączanie źródeł dźwięku.
Co ważne, jeśli moduł okaże się sprawny, nie płacisz nic. Taka jest zasada OEMatic.
FORScan ani żadne inne narzędzie diagnostyczne, takie jak IDS czy FDRS, nie pokaże pękniętych spoin. To uszkodzenie mechaniczne, a nie błąd DTC. Kluczowe jest to, że pewną diagnostykę daje dopiero test na dedykowanym stanowisku z pełnym środowiskiem SYNC.
Regeneracja
OEMatic regeneruje uszkodzone połączenia lutowane na płycie głównej, czyli PCB. To jednak nie jedyny etap. Dodatkowo, prewencyjnie naprawiane są także sekcje PCB znane z podatności na tę usterkę — innymi słowy chodzi o zabezpieczenie na lata, a nie tylko na kilka miesięcy.
Innymi słowy, nie jest to doraźna łatka polegająca na podgrzaniu jednego punktu. Najpierw usuwamy konkretną usterkę. Potem zabezpieczamy te sekcje płyty, które z praktyki znamy jako podatne na powrót tego samego problemu.
Test końcowy i odesłanie
Na koniec, po regeneracji, moduł przechodzi pełny test na stanowisku SYNC. Weryfikacja obejmuje każde źródło dźwięku, regulację głośności oraz przełączanie między FM, DAB, CD, USB i Bluetooth. Moduł musi zaliczyć wszystkie testy. Dopiero wtedy trafia do wysyłki.
Odesłanie kurierem jest w cenie naprawy. Szczegóły realizacji zamówienia — od odbioru po odesłanie.
Cena naprawy modułu ACM Ford, czas realizacji i gwarancja
Regeneracja modułu ACM kosztuje 984 zł brutto wraz z odesłaniem kurierem. Usługa trwa zwykle 1-3 dni robocze i obejmuje gwarancję na 24 miesiące.
| Element | Wartość |
|---|---|
| Cena | 984 zł brutto |
| Odbiór kurierem | Gratis, czyli w cenie naprawy |
| Odesłanie kurierem | W cenie naprawy |
| Diagnostyka | Bezpłatna |
| Czas naprawy | 1-3 dni robocze |
| Gwarancja | 24 miesiące |
| Kodowanie po naprawie | Nie — to znaczy bez dodatkowych kosztów |
| Diagnostyka przy rezygnacji z naprawy | 0 zł |
| Jeśli moduł sprawny | Brak kosztów — zgodnie z zasadą OEMatic |
Za 984 zł kurier odbiera moduł, a my diagnozujemy usterkę, naprawiamy pęknięte spoiny, zabezpieczamy słabsze sekcje płyty, testujemy całość i odsyłamy moduł. Bez dopłat.
Warto zauważyć, że stała cena oznacza, iż koszt znasz jeszcze przed wysyłką modułu. Innymi słowy, bez niespodzianek i bez ukrytych dopłat. To zasada OEMatic. W praktyce dotyczy też naprawy wzmacniacza Dynaudio oraz innych modułów audio.
→ Wyceń naprawę — bezpłatna wycena
Naprawa ACM Ford vs używka vs ASO — porównanie
Regeneracja ACM: 984 zł z gwarancją 24 miesiące. Używka z identycznym PN, czyli numerem części: 1 500-2 000 zł bez gwarancji. Poniżej znajdziesz pełne porównanie trzech ścieżek.
| Kryterium | Regeneracja OEMatic | Używany | Nowy moduł ASO |
|---|---|---|---|
| Cena | 984 zł | 500 – 3 000 zł | > 3 000 zł |
| Gwarancja | 24 miesiące | 14 dni (aukcja) | ASO |
| DAB | ✅ Twój oryginalny moduł | ❓ Może go nie mieć | ✅ |
| Adaptacja | Niepotrzebna | Tak — kilkaset zł | W cenie montażu |
| Ryzyko | Zerowe — jeśli naprawa okaże się niemożliwa, nie ma kosztów | Wysokie — bo 14 dni gwarancji w praktyce niewiele daje | Zerowe |
| Diagnoza | Na stanowisku testowym | Brak | Dealer |
| Czas | 1-3 dni robocze | Zazwyczaj kilka dni | Zamówienie |
Pułapka „tańszej” używki
Kupując tańszy moduł z innym numerem katalogowym, możesz trafić na wersję bez DAB — czyli radia cyfrowego, które było w oryginalnym aucie. Z kolei przy droższym module z identycznym numerem płacisz 1 500-2 000 zł za część z dokładnie tą samą degradacją spoin, co oznacza, że usterka może wrócić. Najczęściej bez realnej gwarancji.
Warto też uwzględnić ukryty koszt: moduł z innego samochodu może wymagać adaptacji, czyli dopasowania do auta. W praktyce to kolejne kilkaset złotych w warsztacie.
Najczęściej zadawane pytania — naprawa modułu ACM Ford
Odpowiedzi na najczęstsze pytania dotyczące naprawy modułu ACM Ford — od kodowania po gwarancję.
Więcej pytań i odpowiedzi znajdziesz tutaj: FAQ — naprawa radia i nawigacji.
O autorze tego artykułu
Artykuł przygotował zespół serwisu OEMatic — specjalizujący się w naprawie fabrycznej elektroniki samochodowej od 2005 roku. Więcej o serwisie OEMatic.
- Właściciel: Tomasz Mazurkiewicz
- Doświadczenie: Ponad 20 lat praktyki w diagnostyce i regeneracji elektroniki — historia serwisu
- Specjalizacja: Fabryczne moduły audio Ford (ACM SYNC 1/2/3), VW, Audi, BMW, Mercedes, Porsche, Lexus
- Adres: ul. Stanisława Staszica 86a, 96-500 Sochaczew
- Kontakt: +48 603 443 100 · info@oematic.pl
Przywróć dźwięk w swoim Fordzie
Nie działa dźwięk w Ford Kuga, Escape, Ranger lub Lincoln? Warto rozważyć wysyłkę modułu ACM do bezpłatnej diagnostyki, czyli wstępnego sprawdzenia źródła usterki. Zarządzasz flotą pojazdów Ford? Oferta dla firm.
